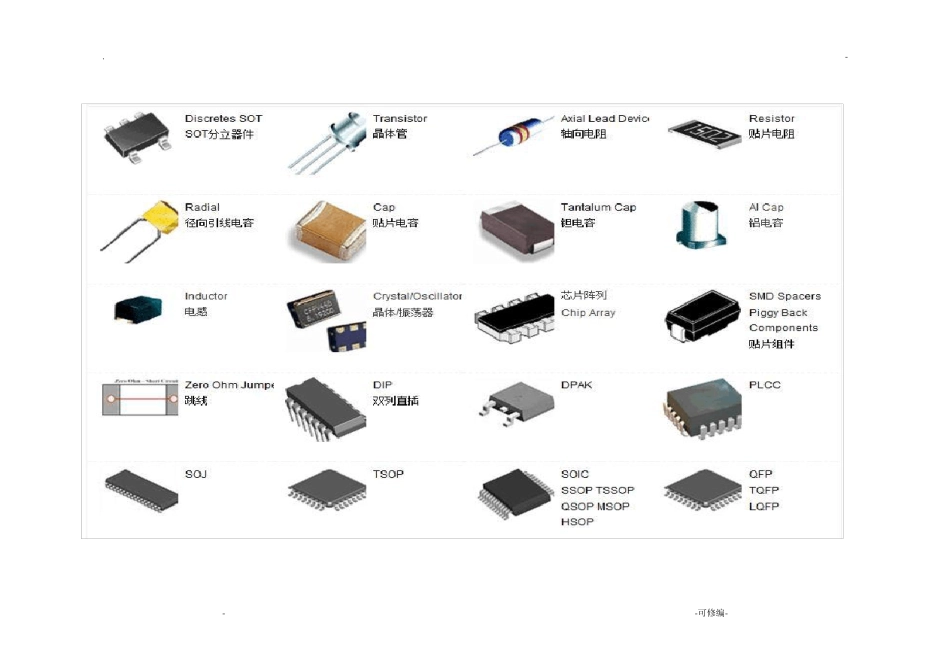

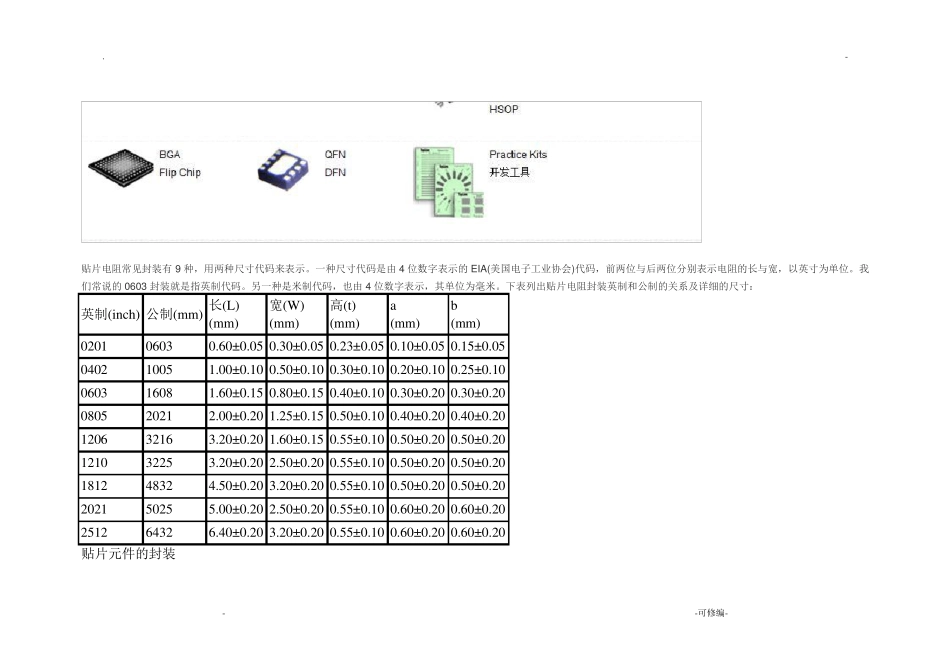

. - - -可修编- . - - -可修编- 贴片电阻常见封装有9 种，用两种尺寸代码来表示。一种尺寸代码是由4 位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603 封装就是指英制代码。另一种是米制代码，也由4 位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制(inch) 公制(mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2021 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2021 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 贴片元件的封装 . - - -可修编- 一、零件规格:(a)、零件规格即零件的外形尺寸，SMT 开展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注：a、L〔Length〕：长度； W〔Width〕：宽度； inch：英寸 b、1inch=25.4mm〔b〕、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。〔c〕、以上所讲的主要是针对电子产品中用量最大的电阻〔排阻〕和电容〔排容〕，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。〔d〕、SMT 开展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化开展，如今最小的标准零件已经到了0201。二、常用元件封装1〕电阻：最为常见的有0805、0603 两类，不同的是，它可以以排阻的身份...
