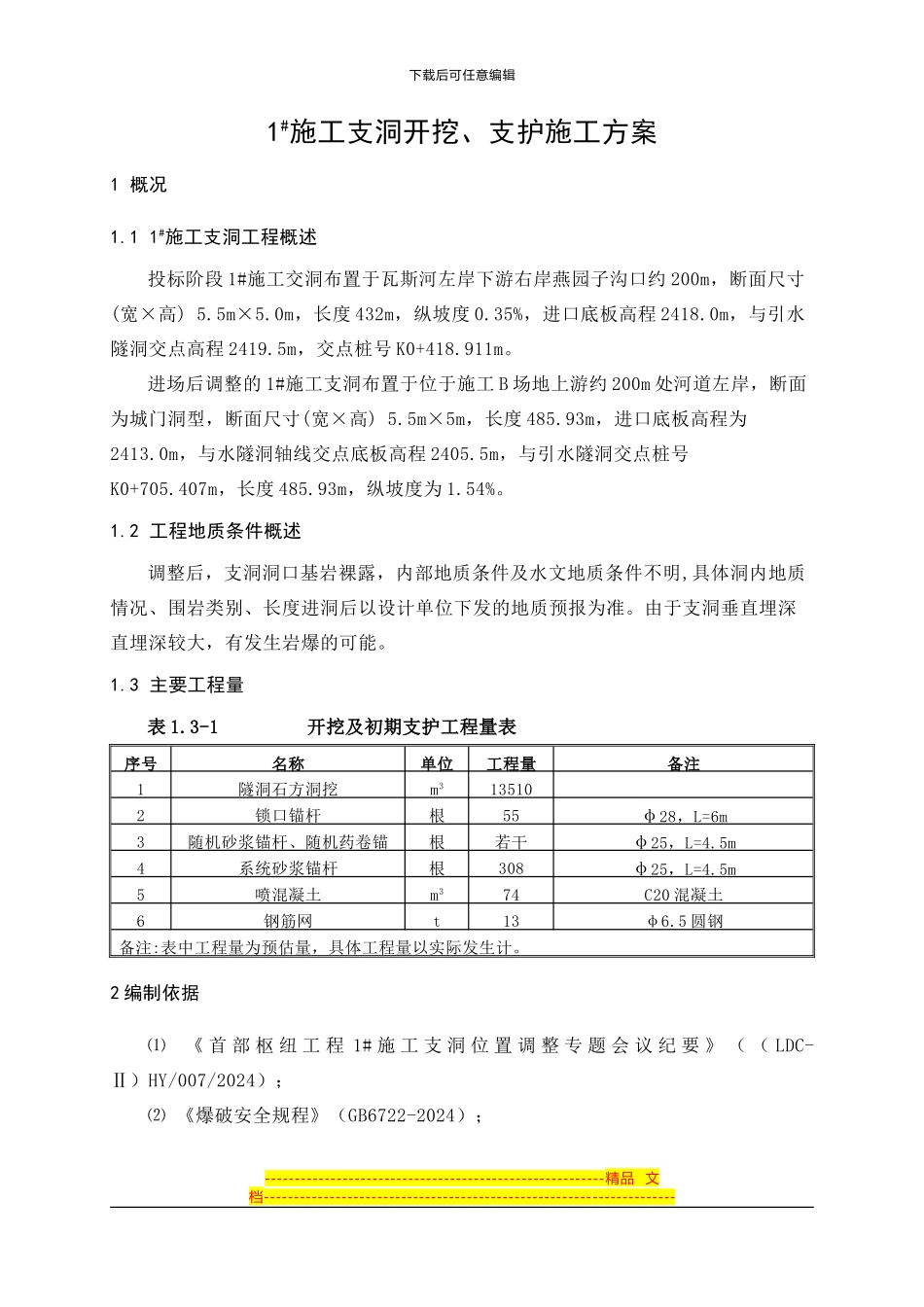

1#施工支洞开挖、支护施工方案VIP专享VIP免费

下载后可任意编辑1#施工支洞开挖、支护施工方案1 概况1.1 1#施工支洞工程概述投标阶段 1#施工交洞布置于瓦斯河左岸下游右岸燕园子沟口约 200m，断面尺寸(宽×高) 5.5m×5.0m，长度 432m，纵坡度 0.35%，进口底板高程 2418.0m，与引水隧洞交点高程 2419.5m，交点桩号 K0+418.911m。进场后调整的 1#施工支洞布置于位于施工 B 场地上游约 200m 处河道左岸，断面为城门洞型，断面尺寸(宽×高) 5.5m×5m，长度 485.93m，进口底板高程为2413.0m，与水隧洞轴线交点底板高程 2405.5m，与引水隧洞交点桩号K0+705.407m，长度 485.93m，纵坡度为 1.54%。1.2 工程地质条件概述调整后，支洞洞口基岩裸露，内部地质条件及水文地质条件不明,具体洞内地质情况、围岩类别、长度进洞后以设计单位下发的地质预报为准。由于支洞垂直埋深直埋深较大，有发生岩爆的可能。1.3 主要工程量表 1.3-1 开挖及初期支护工程量表序号名称单位工程量备注1隧洞石方洞挖m3135102锁口锚杆根55φ 28，L=6m3随机砂浆锚杆、随机药卷锚根若干φ 25，L=4.5m4系统砂浆锚杆根308φ 25，L=4.5m5喷混凝土m374C20 混凝土6钢筋网t13φ6.5 圆钢备注:表中工程量为预估量，具体工程量以实际发生计。2 编制依据⑴ 《 首 部 枢 纽 工 程 1# 施 工 支 洞 位 置 调 整 专 题 会 议 纪 要 》 （ （ LDC-Ⅱ）HY/007/2024）；⑵ 《爆破安全规程》（GB6722-2024）；---------------------------------------------------------精品 文档---------------------------------------------------------------------精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------⑶ 《锚杆喷射混凝土支护技术法律规范》（GB50086-2001）；⑷ 《水工建筑物地下开挖工程施工技术法律规范》(DL/T5099-2024)；⑸ 《水电水利工程施施工场地质规程》(DL/T5109-1999)；⑹ 《水利水电工程爆破施工技术法律规范》(DL/T5135-2001)；⑺ 《水利水电工程喷锚支护施工法律规范》(DL/T5185-2024)；⑻ 《水工混凝土施工法律规范》(DL/T5144-2001)；⑼ 招投标文件及施工合同及施工设计图纸。3 洞挖施工程序、工艺流程及施工方案3.1 洞挖施工程序洞挖施...
