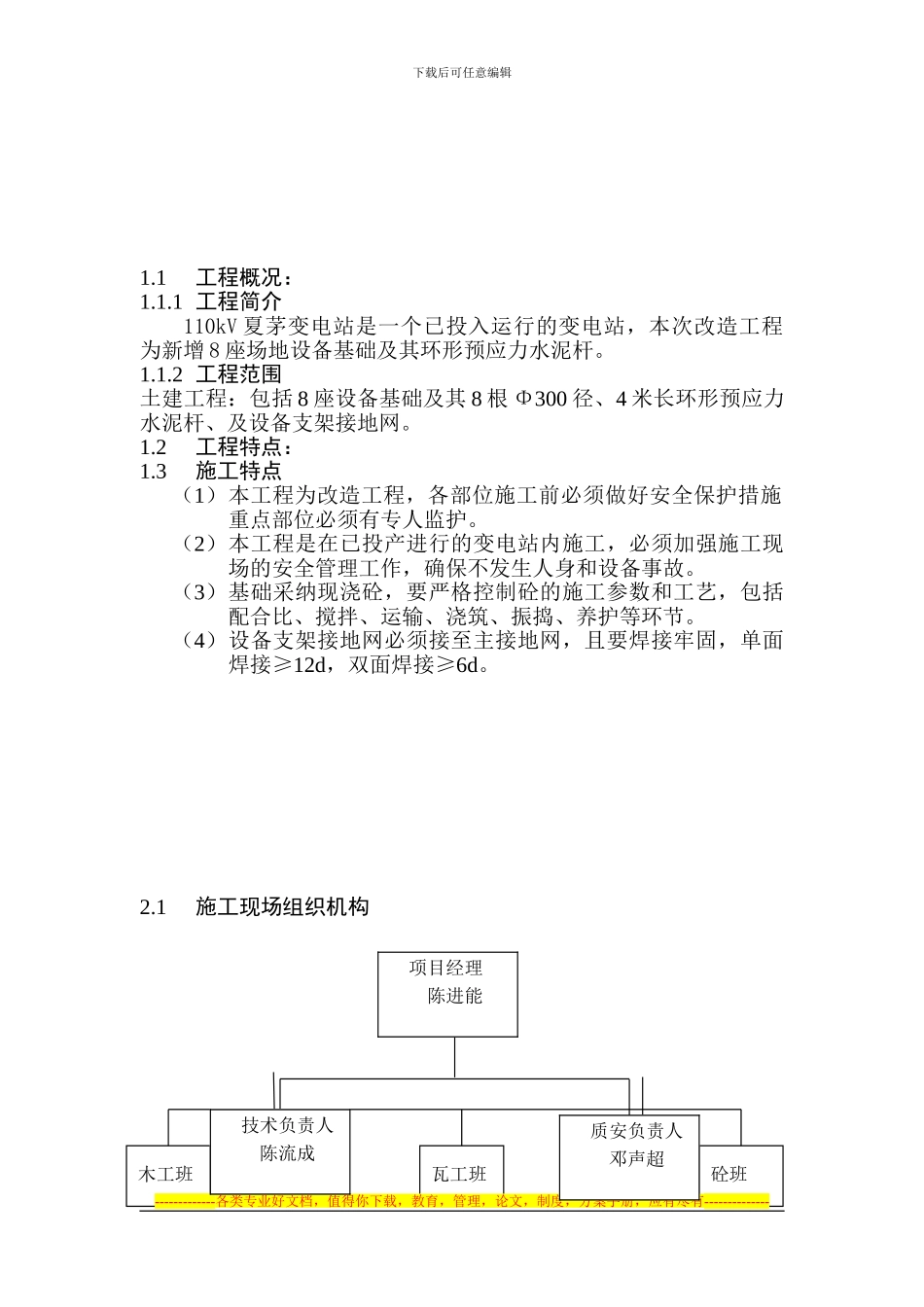

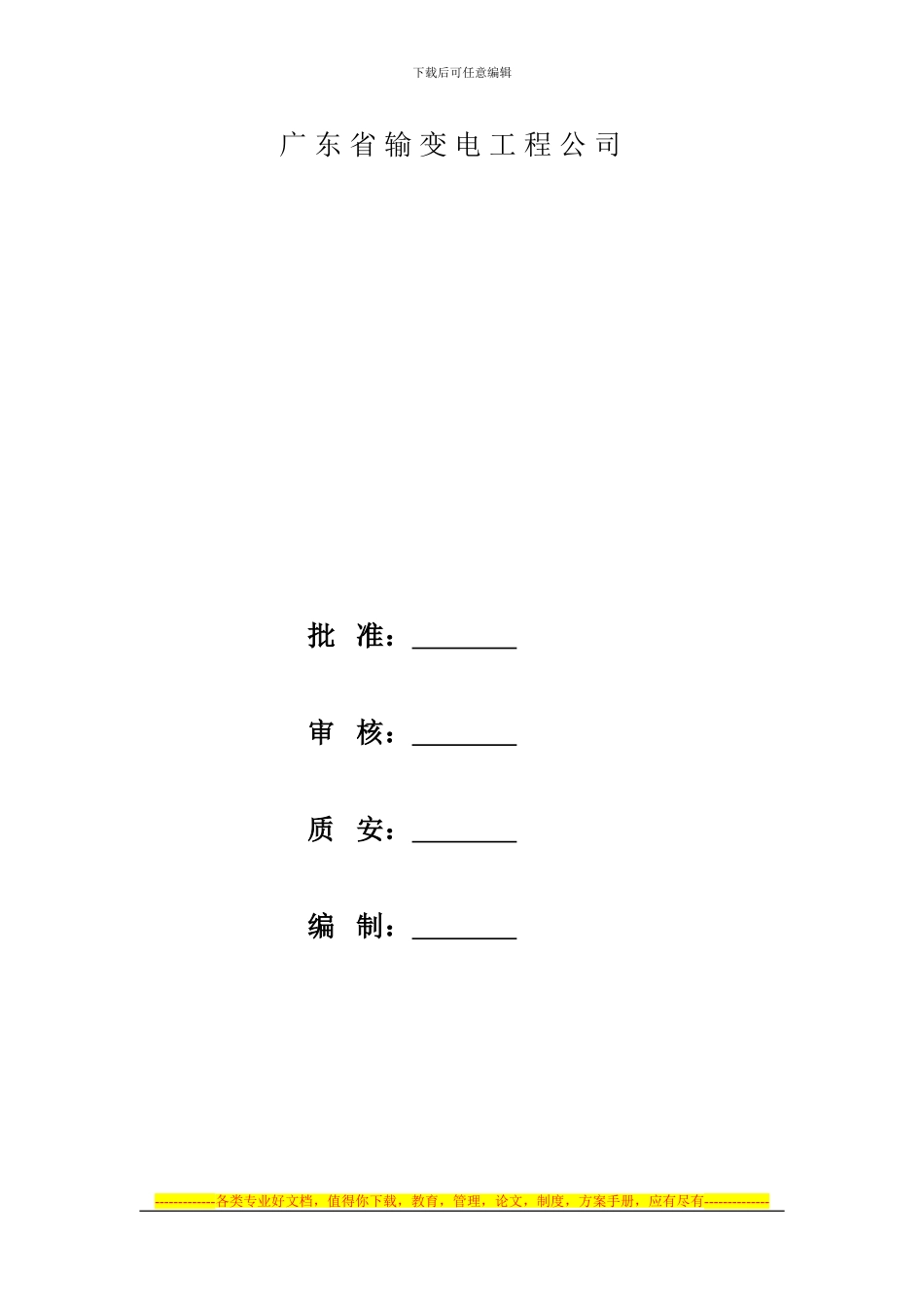

110kV 夏茅变电站土建改造工程施 工 方 案下载后可任意编辑广 东 省 输 变 电 工 程 公 司 批 准： 审 核： 质 安： 编 制： -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------瓦工班砼班木工班下载后可任意编辑1.1工程概况：1.1.1 工程简介110kV 夏茅变电站是一个已投入运行的变电站，本次改造工程为新增 8 座场地设备基础及其环形预应力水泥杆。1.1.2 工程范围土建工程：包括 8 座设备基础及其 8 根 Φ300 径、4 米长环形预应力水泥杆、及设备支架接地网。1.2工程特点：1.3施工特点（1）本工程为改造工程，各部位施工前必须做好安全保护措施重点部位必须有专人监护。（2）本工程是在已投产进行的变电站内施工，必须加强施工现场的安全管理工作，确保不发生人身和设备事故。（3）基础采纳现浇砼，要严格控制砼的施工参数和工艺，包括配合比、搅拌、运输、浇筑、振捣、养护等环节。（4）设备支架接地网必须接至主接地网，且要焊接牢固，单面焊接≥12d，双面焊接≥6d。2.1施工现场组织机构-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------质安负责人邓声超技术负责人陈流成项目经理陈进能下载后可任意编辑3.1施工现场总平面布置原则：（1）在满足安全和施工需要前提下，尽量减少施工用地，施工现场布置要紧凑合理。（2）生产性设施和生活性设施分开设置。（3）生产性设施如模板加工场、盖板预制场、搅拌站设在站内指定的空地处，设置地点应不影响变电站安全运行，且靠近使用部位，减少场内二次运输工作量。（4）各项施工设施布置应满足有利生产、方便生活、安全防火和环境保护要求。4.1主要工序和特别工序的施工方法一）基础1、测量定位放线1．1 首先测量放线，设立相应的轴线、标高控制点。测量放线后如有矛盾应及时与设计联系、解决有关问题。1．2 对所使用的经纬仪、钢卷尺、水准仪、塔尺等测量工具，必须在使用前进行检查校正，符合精度要求才能投入工程使用。1．3 施工过程应保留设计控制中心桩。1．4 做好测量记录，以便检查核对。2、土石方工程2．1土方开挖应严格根据设计图进行施工，根据基坑灰线破土开挖。2．2用人工开挖时，应留有 100mm 的土层在浇制垫层前再开挖，以避开基坑 暴露时间长被雨水浸泡。2．3由于本期工程中有部分设备基础可能未置于原状土上，故基础开挖后，需认真验坑，...
