110kV鼎湖站施工方案02.22VIP免费

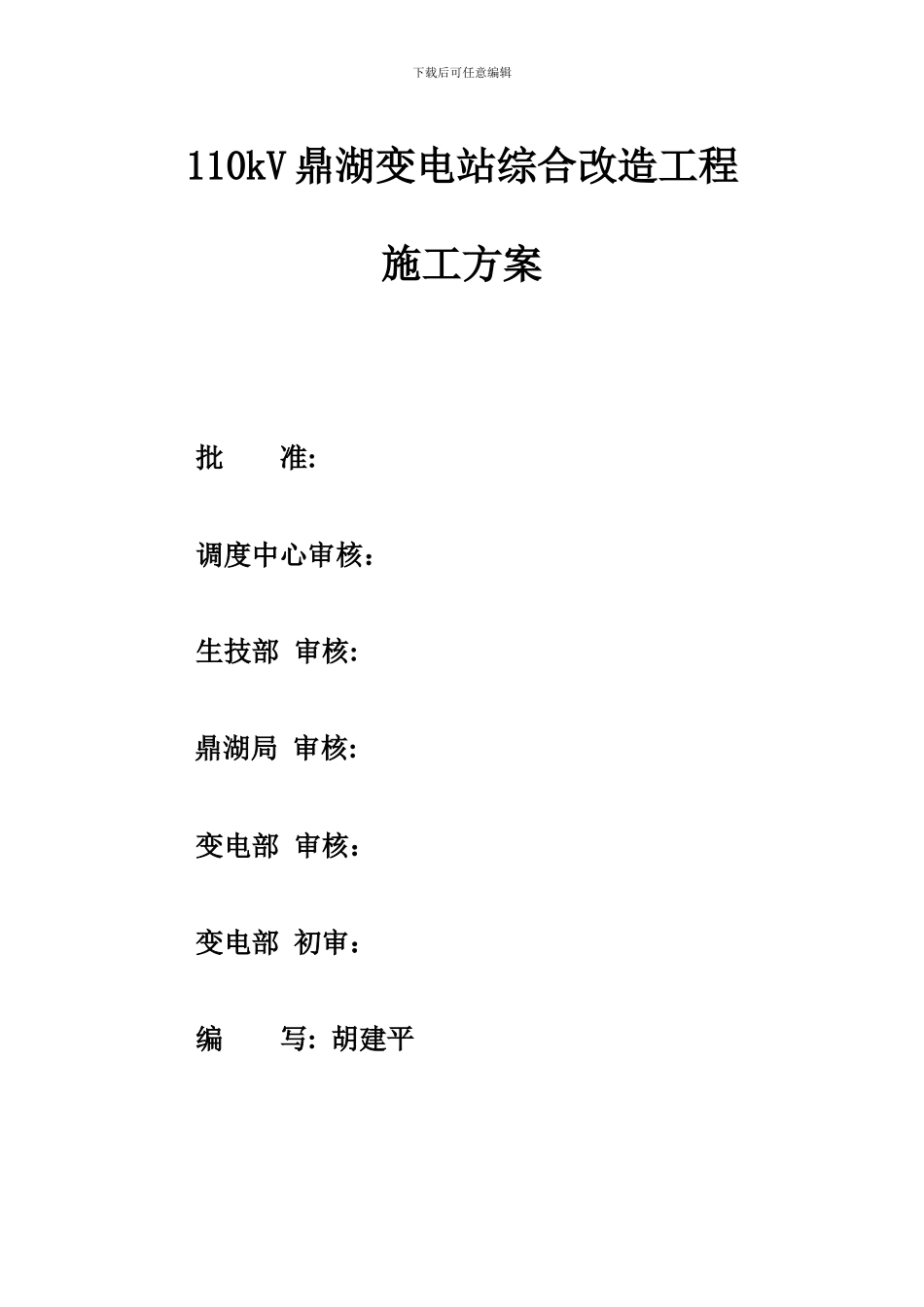

110kV鼎湖站施工方案02.22_第1页
1/21

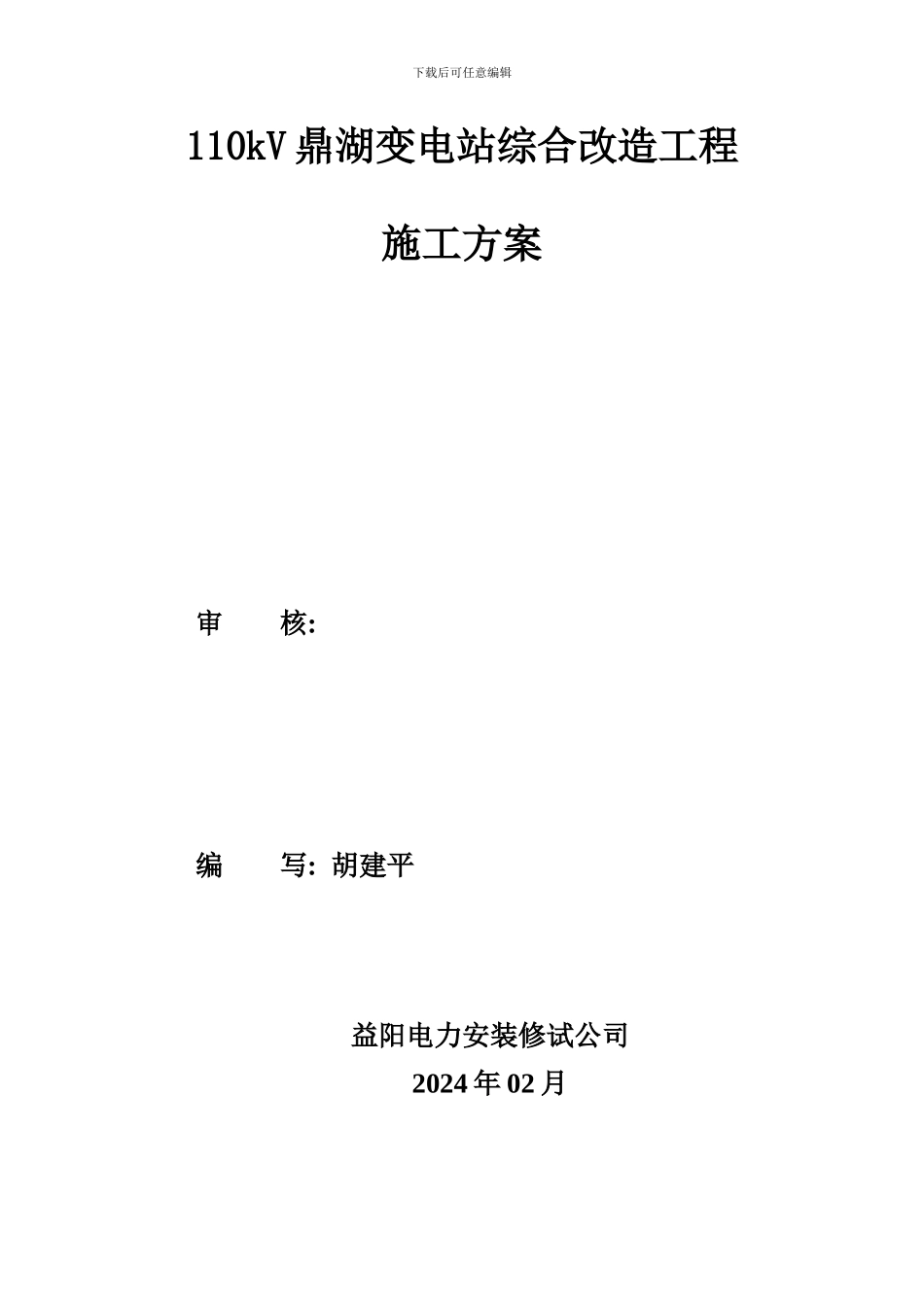

110kV鼎湖站施工方案02.22_第2页
2/21

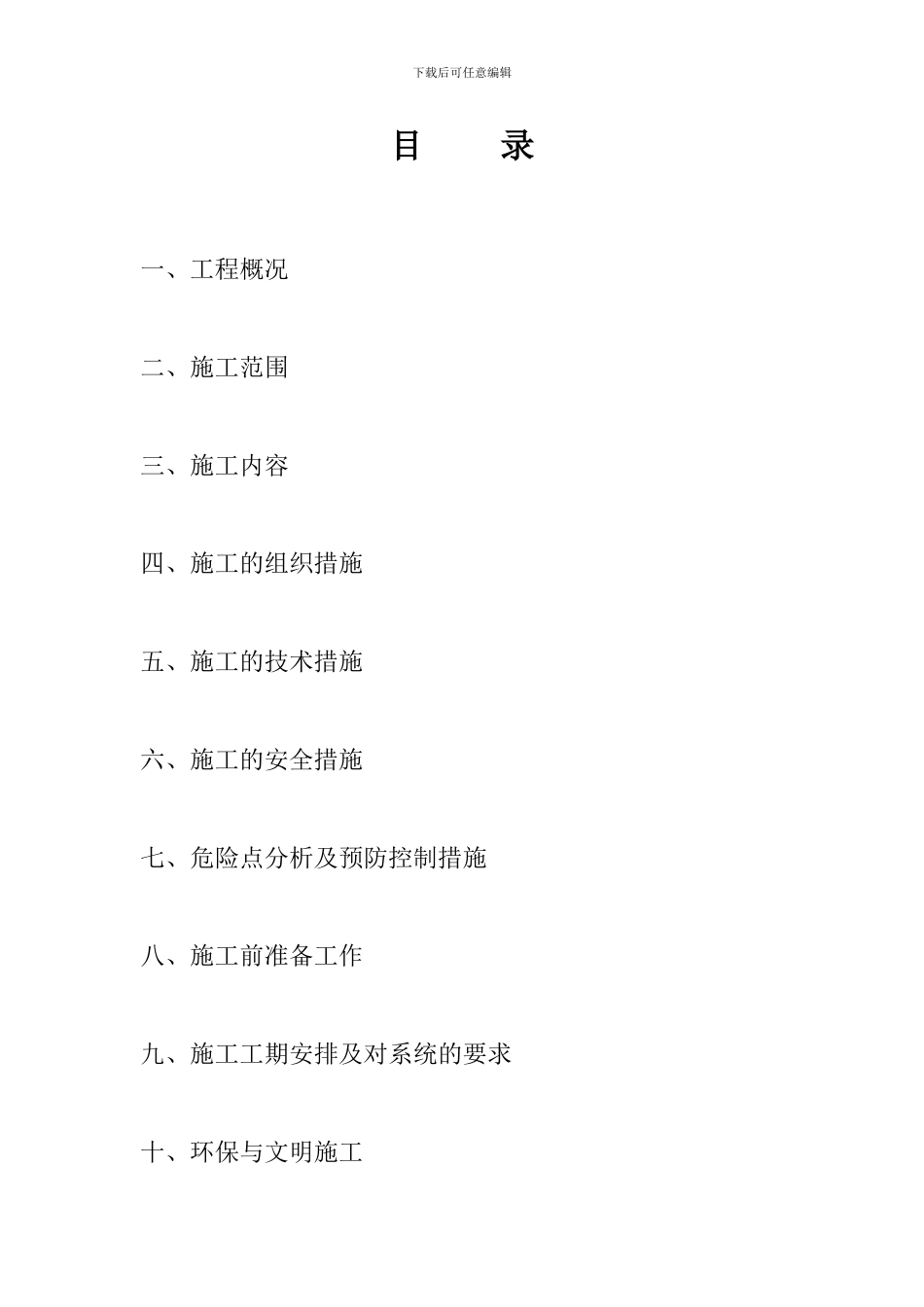

110kV鼎湖站施工方案02.22_第3页
3/21
下载后可任意编辑110kV 鼎湖变电站综合改造工程施工方案批 准:调度中心审核:生技部 审核:鼎湖局 审核:变电部 审核:变电部 初审:编 写: 胡建平下载后可任意编辑110kV 鼎湖变电站综合改造工程施工方案 审 核:编 写: 胡建平益阳电力安装修试公司2024 年 02 月下载后可任意编辑目 录一、工程概况二、施工范围三、施工内容四、施工的组织措施五、施工的技术措施六、施工的安全措施七、危险点分析及预防控制措施八、施工前准备工作九、施工工期安排及对系统的要求十、环保与文明施工下载后可任意编辑十一、主控室屏面改造前后布置图一、工程概况本施工根据肇庆供电局 110kV 鼎湖变电站,110kV 电气接线现状为双母线接线,现有 110kV 出线 2 回,接入 110kVII 母线,主变压器2 台,10kV 部分接线现状为双母线代旁路接线,电气主接线形式本期工程,只有 10kV 部分接线双母线代旁路接线方式,改为双母线接线方式其余不变。综合改造控制系统按无人值班设计,采纳南瑞继保微机综合自动化系统实现。为了保证变电站系统的正常运行,同时保证本工程的顺利进行,实现零事故的目标,我公司制订此施工方案和安全措施,施工人员仔细执行。二、施工范围110kV 鼎湖变电站#1、#2 主变变电场、110kV 变电场、10kV 变电场、10kV 高压室、主控室及电缆层。下载后可任意编辑三、施工内容一、(施工内容明细表)序号间隔改造内容数量备注更换一次设备部份1#1 主变101 开关间隔更换#1 主变 1011、1010、1013 刀闸3 组更换#1 主变变高 CT3 只更换#1 主变 101 开关端子箱1 个更换#1 主变 101 开关间隔相关设备引下线4 组主变本体更换#1 主变中性点刀闸1 组更换#1 主变中性点干式 CT1 台更换#1 主变中性点避雷器1 台更换#1 主变变高跨条母线2 档#1 主变变低母线桥更换为管母线55 米501 开关间隔更换#1 主变 501 开关柜、CT 柜2 面2#2 主变102 开关间隔更换#2 主变 102 开关端子箱1 个主变本体更换#2 主变本体及本体相关设备更换#2 主变中性点干式 CT1 台更换#2 主变变高跨条母线2 档#2 主变变低母线桥更换为管母线50 米502 开关间隔更换#2 主变 502 开关柜、CT 柜2 面3110kV线路110kV 端鼎线107 开关间隔更换110kV端鼎线1072、1074、1073 刀闸3 组更换 110kV 端鼎线 CT3 只更换 110kV 端鼎线线路 TYD、耦合电容器、阻波器等设备1 组更换 110kV 端鼎线 107 开关间隔...
