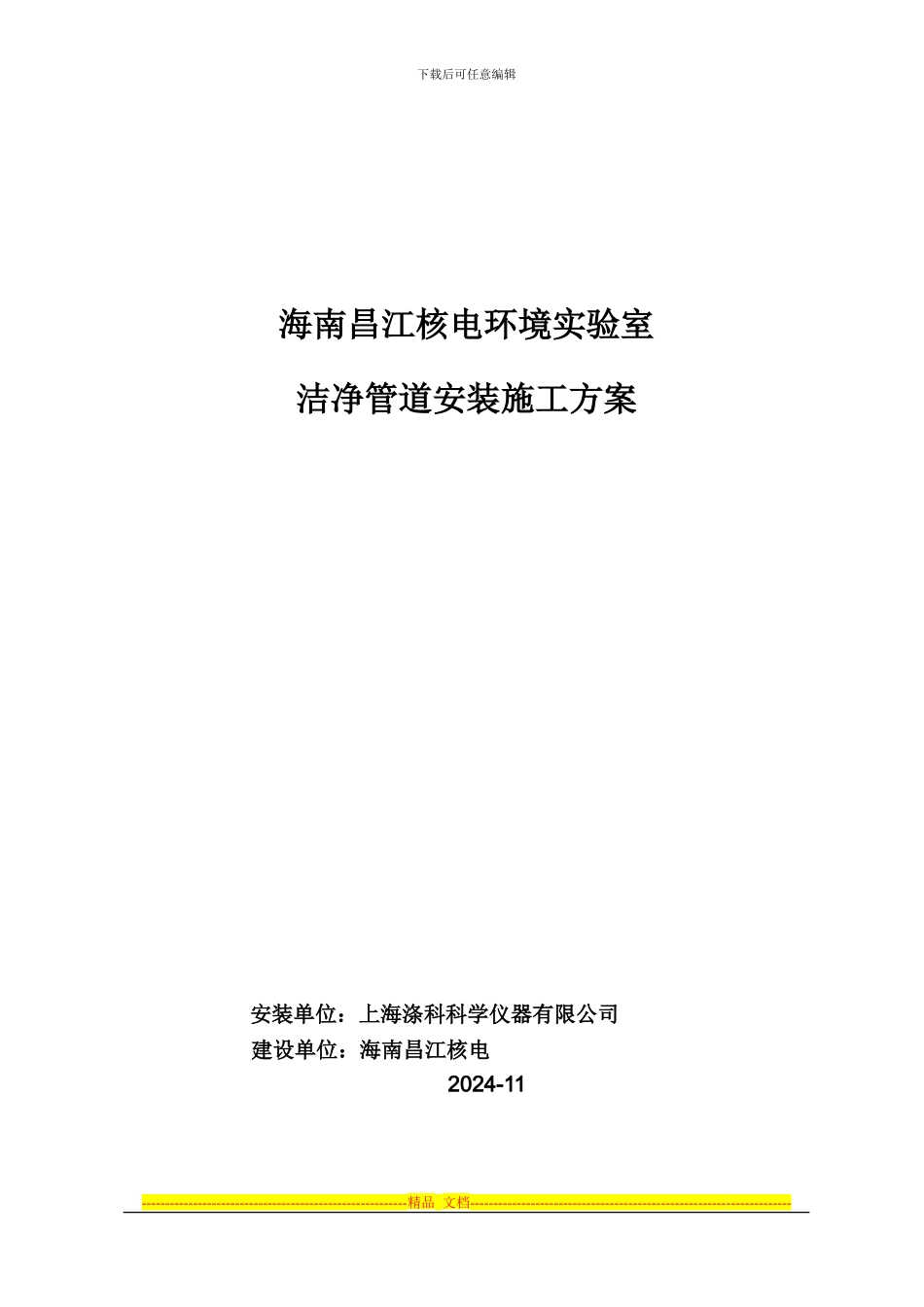

1昌江核电洁净管道施工方案-20241128_第1页
1/10

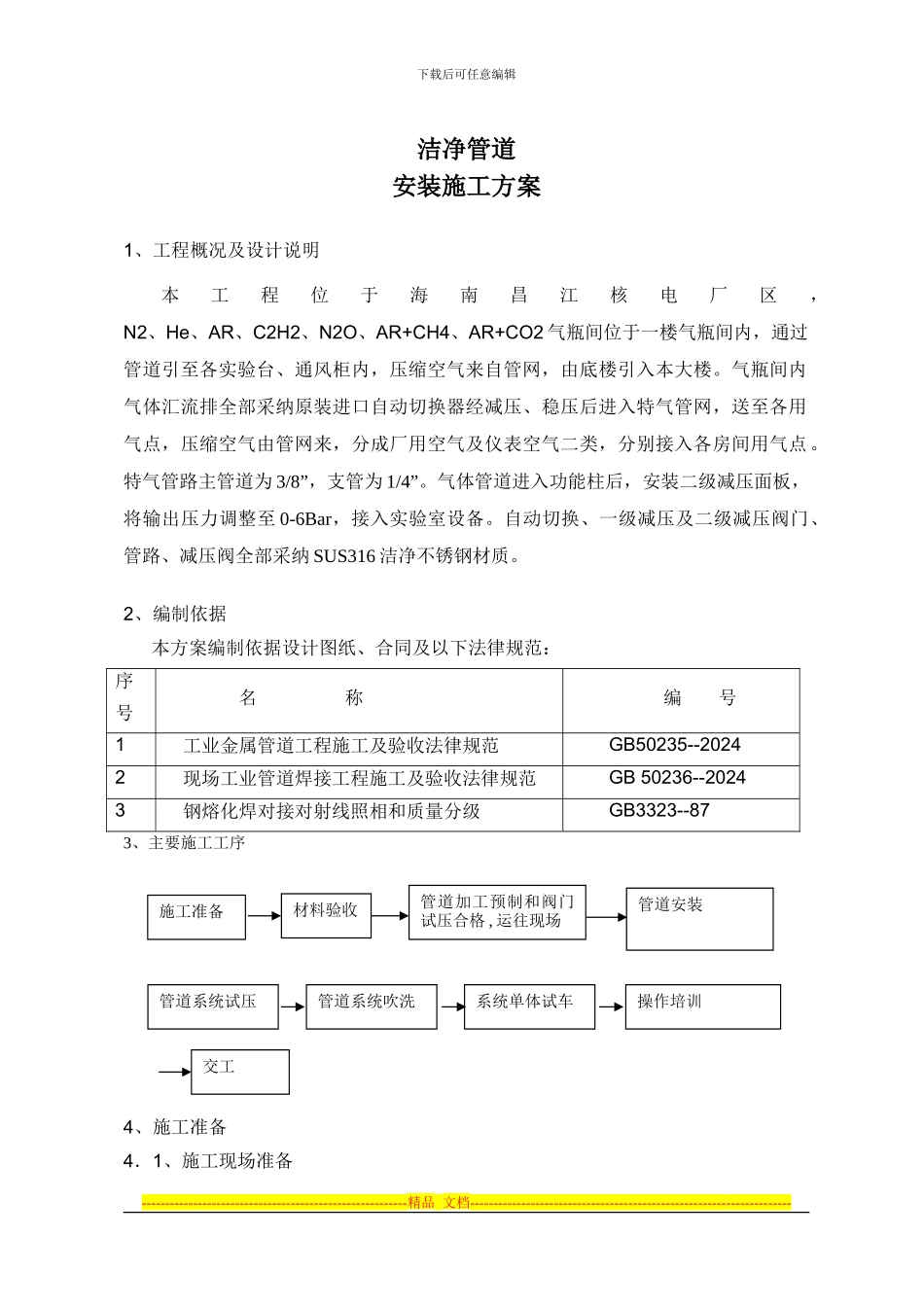

1昌江核电洁净管道施工方案-20241128_第2页
2/10

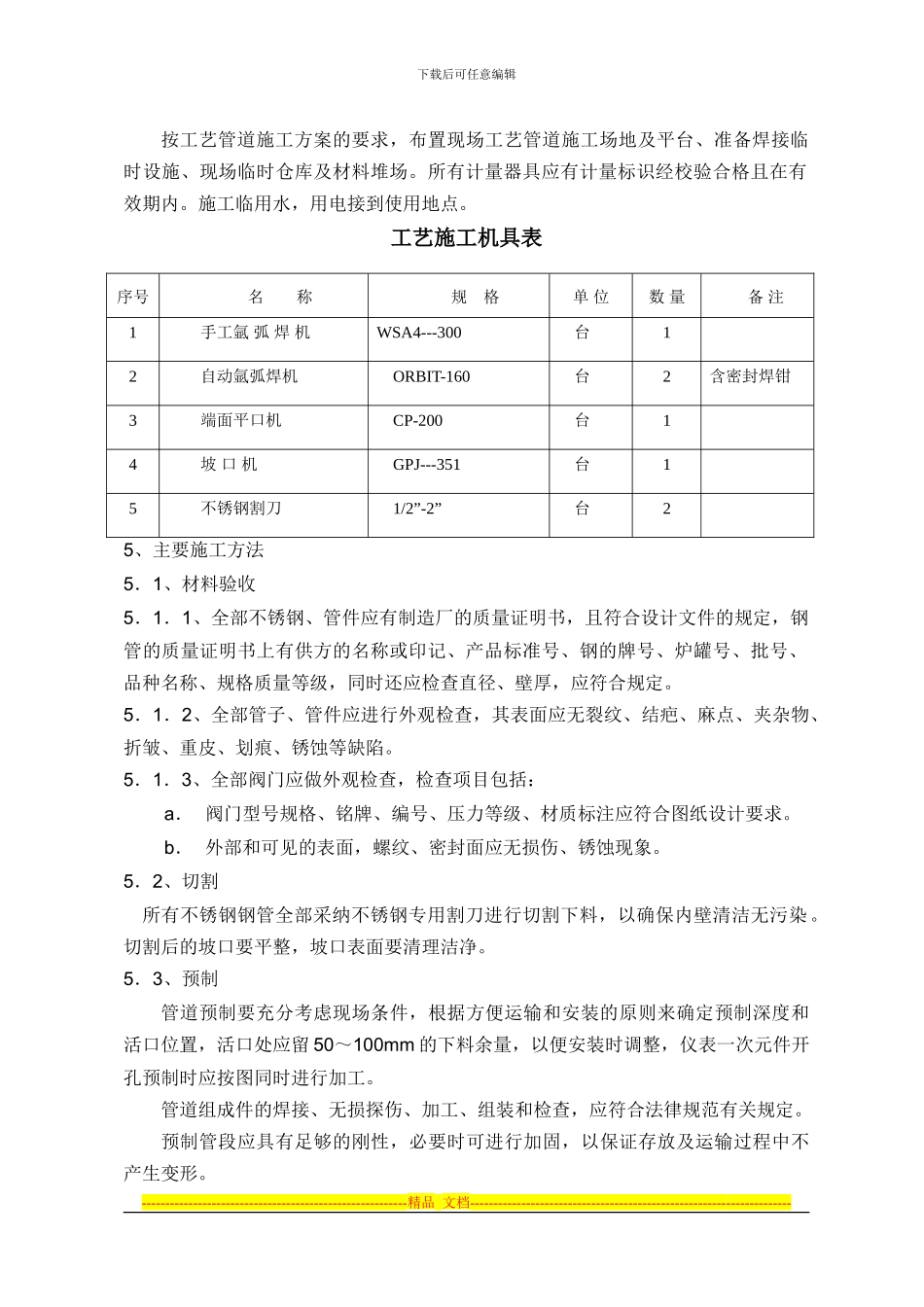

1昌江核电洁净管道施工方案-20241128_第3页
3/10
下载后可任意编辑海南昌江核电环境实验室洁净管道安装施工方案安装单位:上海涤科科学仪器有限公司建设单位:海南昌江核电2024-11---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑洁净管道安装施工方案1、工程概况及设计说明本工程位于海南昌江核电厂区,N2、He、AR、C2H2、N2O、AR+CH4、AR+CO2 气瓶间位于一楼气瓶间内,通过管道引至各实验台、通风柜内,压缩空气来自管网,由底楼引入本大楼。气瓶间内气体汇流排全部采纳原装进口自动切换器经减压、稳压后进入特气管网,送至各用气点,压缩空气由管网来,分成厂用空气及仪表空气二类,分别接入各房间用气点 。特气管路主管道为 3/8”,支管为 1/4”。气体管道进入功能柱后,安装二级减压面板,将输出压力调整至 0-6Bar,接入实验室设备。自动切换、一级减压及二级减压阀门、管路、减压阀全部采纳 SUS316 洁净不锈钢材质。2、编制依据本方案编制依据设计图纸、合同及以下法律规范: 序 号名 称编 号1工业金属管道工程施工及验收法律规范GB50235--20242现场工业管道焊接工程施工及验收法律规范GB 50236--20243钢熔化焊对接对射线照相和质量分级GB3323--873、主要施工工序 4、施工准备4.1、施工现场准备---------------------------------------------------------精品 文档---------------------------------------------------------------------交工材料验收管道加工预制和阀门试压合格 , 运往现场管道安装施工准备管道系统试压管道系统吹洗系统单体试车操作培训下载后可任意编辑按工艺管道施工方案的要求,布置现场工艺管道施工场地及平台、准备焊接临时设施、现场临时仓库及材料堆场。所有计量器具应有计量标识经校验合格且在有效期内。施工临用水,用电接到使用地点。工艺施工机具表序号名 称规 格单 位数 量备 注1手工氩 弧 焊 机WSA4---300台12自动氩弧焊机ORBIT-160台2含密封焊钳3端面平口机CP-200台14坡 口 机GPJ---351台15不锈钢割刀1/2”-2”台25、主要施工方法5.1、材料验收5.1.1、全部不锈钢、管件应有制造厂的质量证明书,且符合设计文件的规定,钢管的质量证明书上有供方的名称或印记、产品标准号、钢的牌号、炉罐号、批号、品种名称、规格质量等级,同时还应检查直径、壁厚,应符合规定。5.1.2、全部管子、管件应进行外观检查,其表...
