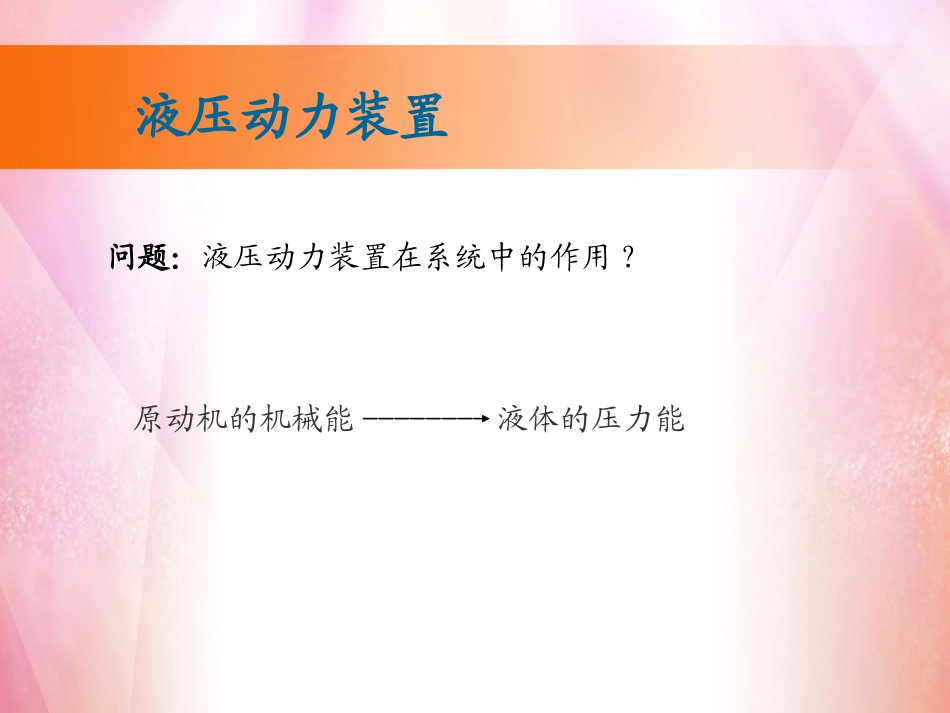

第一章液压传动系统的基本组成复习：液压系统的组成1、动力装置:机械能——液压能最常见的是液压泵。2、执行装置：液压能----机械能有作直线运动的液压缸，有作回转运动的液压马达3、控制调节装置：控制或调节的装置。如溢流阀、节流阀、换向阀、截止阀等。4、辅助装置：例如油箱，滤油器，油管等。5、工作介质：传递能量的流体，即液压油等。液压动力装置问题：液压动力装置在系统中的作用?问题：液压动力装置在系统中的作用?原动机的机械能--------液体的压力能一、液压泵概述液压泵是液压传动系统的能量转换装置，就像人的心脏一样把血液给到周身，液压泵就是液压系统的心脏，靠它把液体增加上压力，再通过其它元器件来操纵系统形成所需要的工作状态。二、液压泵的工作原理▲偏心轮转动----柱塞作往复运动▲柱塞向右----密封腔4容积增大形成真空----通过单向阀5从油箱吸油，单向阀6封闭▲柱塞向左----密封腔4容积减小压力增大----通过单向阀6将油压出，单向阀5封闭。单柱塞液压泵的工作原理图1、偏心轮2、柱塞3、弹簧4、密封圈5、6单向阀液压泵是靠密封容积变化进行工作的，故常称为容积泵。容积泵工作的必备条件是：1.具备密封容积。2.密封容积能交替变化。3.要有配油装置，以确保密封容积增大时从油箱吸油，容积减小时向系统压油。4.吸油过程中，油箱必须和大气相通，这是吸油的必要条件。压油过程中实际油压决定于输出油路中所遇到的阻力，即决定于外界负载这是形成油压的条件。容积泵
