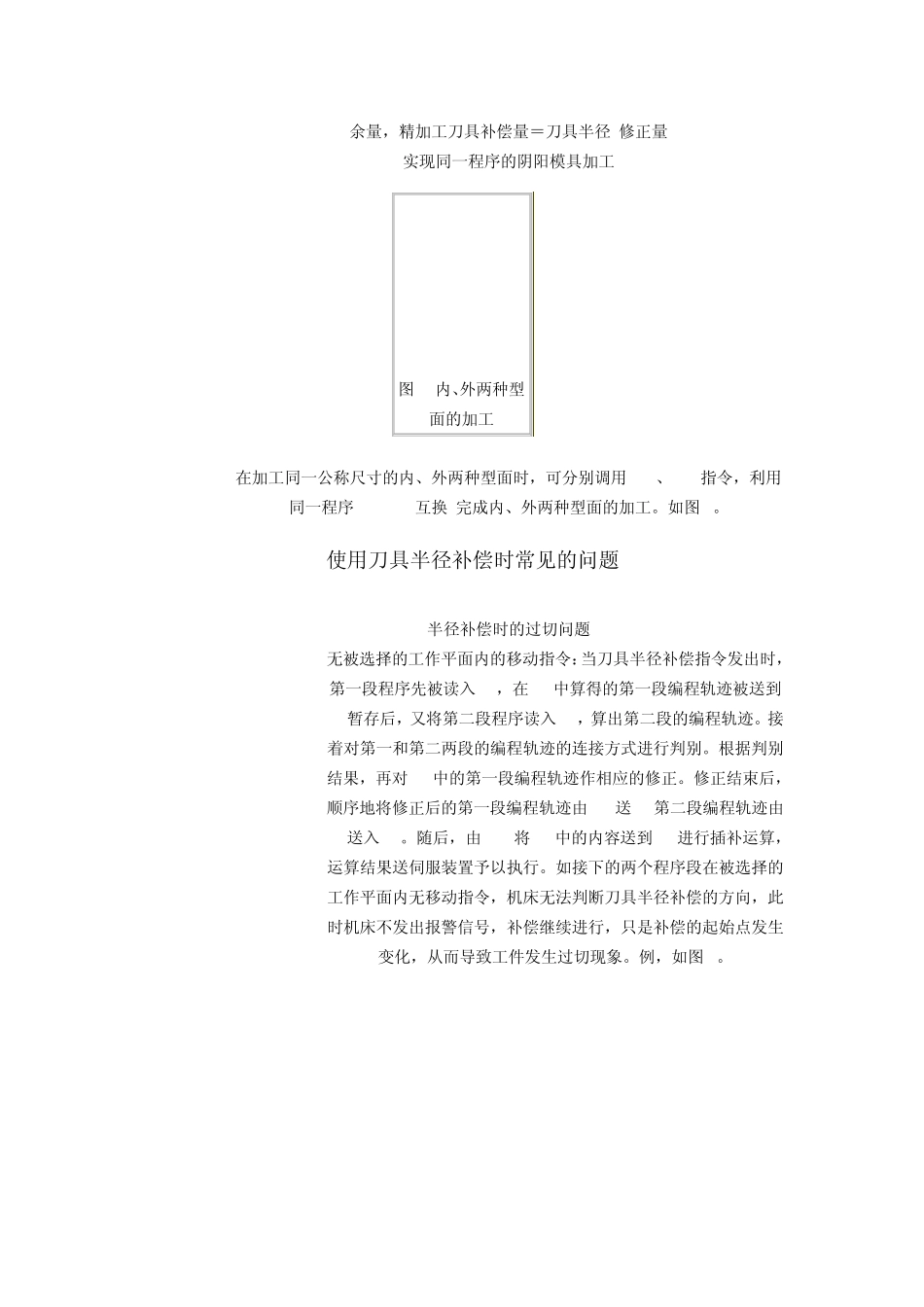

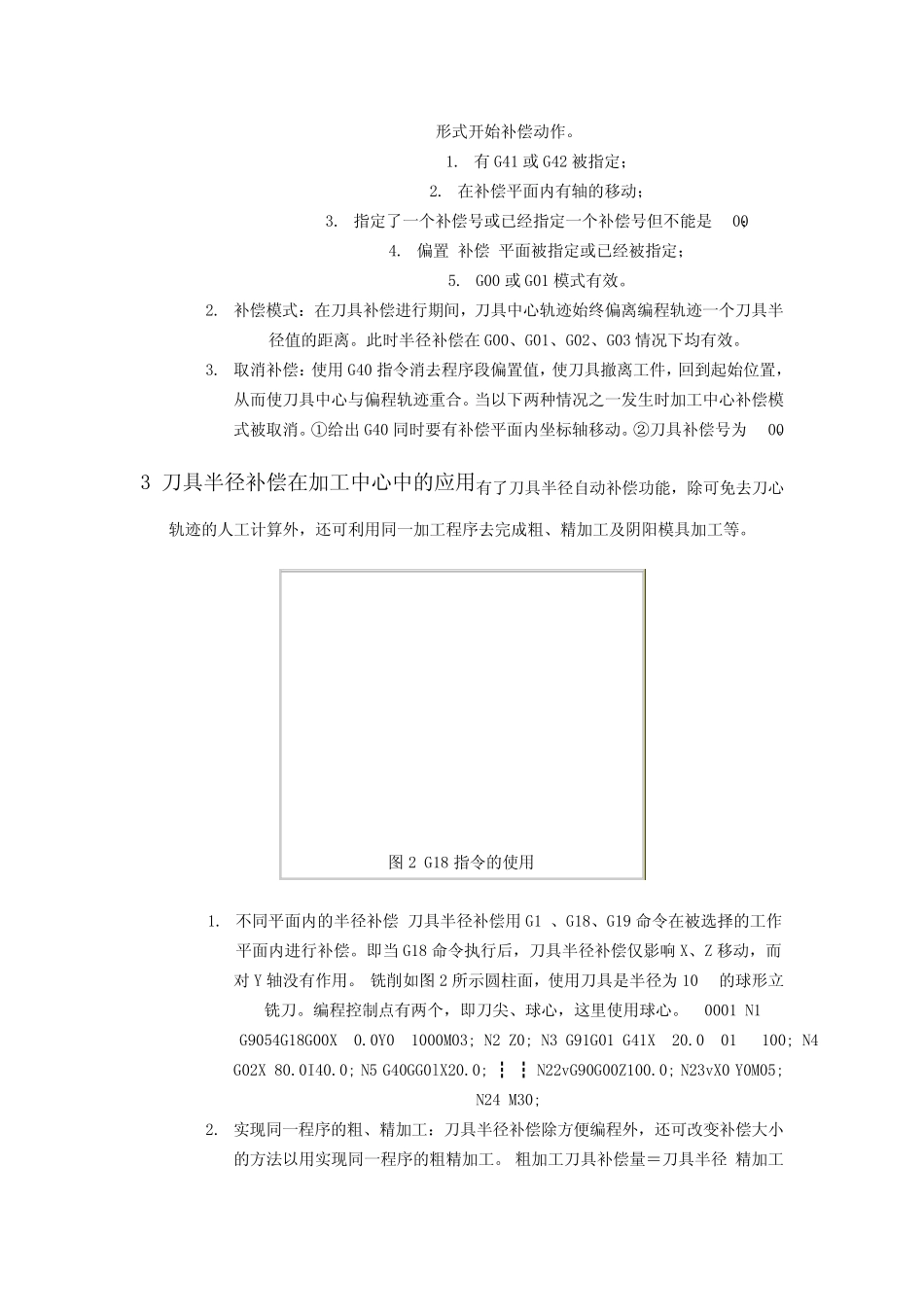

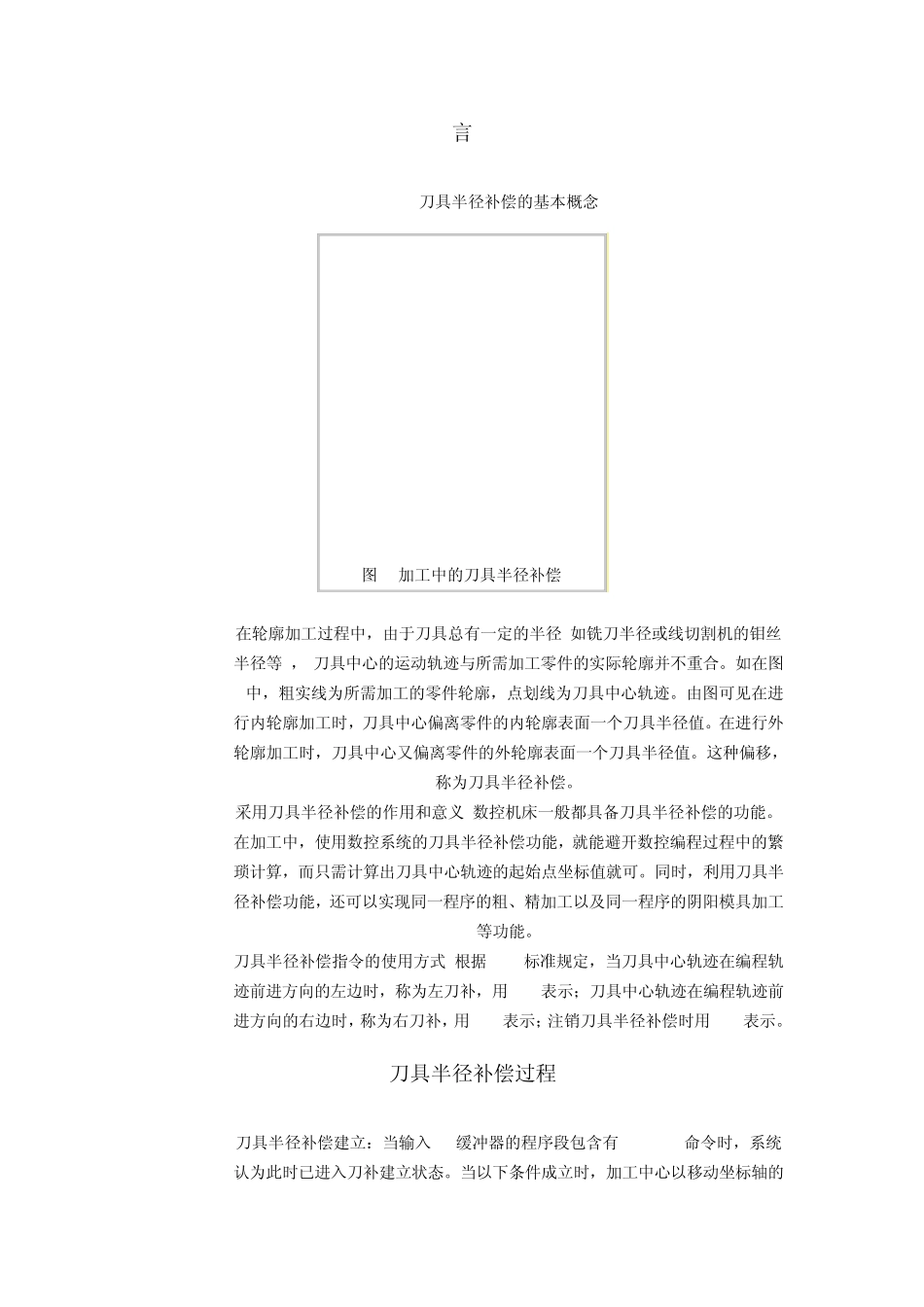

言 1. 刀具半径补偿的基本概念 图1 加工中的刀具半径补偿 2. 在轮廓加工过程中，由于刀具总有一定的半径(如铣刀半径或线切割机的钼丝半径等)， 刀具中心的运动轨迹与所需加工零件的实际轮廓并不重合。如在图1中，粗实线为所需加工的零件轮廓，点划线为刀具中心轨迹。由图可见在进行内轮廓加工时，刀具中心偏离零件的内轮廓表面一个刀具半径值。在进行外轮廓加工时，刀具中心又偏离零件的外轮廓表面一个刀具半径值。这种偏移，称为刀具半径补偿。 3. 采用刀具半径补偿的作用和意义 数控机床一般都具备刀具半径补偿的功能。在加工中，使用数控系统的刀具半径补偿功能，就能避开数控编程过程中的繁琐计算，而只需计算出刀具中心轨迹的起始点坐标值就可。同时，利用刀具半径补偿功能，还可以实现同一程序的粗、精加工以及同一程序的阴阳模具加工等功能。 4. 刀具半径补偿指令的使用方式 根据 ISO 标准规定，当刀具中心轨迹在编程轨迹前进方向的左边时，称为左刀补，用G41表示；刀具中心轨迹在编程轨迹前进方向的右边时，称为右刀补，用G42表示；注销刀具半径补偿时用G40表示。 2 刀具半径补偿过程 1. 刀具半径补偿建立：当输入 BS缓冲器的程序段包含有G41/G42命令时，系统认为此时已进入刀补建立状态。当以下条件成立时，加工中心以移动坐标轴的形式开始补偿动作。 1. 有G41 或G42 被指定； 2. 在补偿平面内有轴的移动； 3. 指定了一个补偿号或已经指定一个补偿号但不能是D00； 4. 偏置(补偿)平面被指定或已经被指定； 5. G00 或G01 模式有效。 2. 补偿模式：在刀具补偿进行期间，刀具中心轨迹始终偏离编程轨迹一个刀具半径值的距离。此时半径补偿在G00、G01、G02、G03 情况下均有效。 3. 取消补偿：使用G40 指令消去程序段偏置值，使刀具撤离工件，回到起始位置，从而使刀具中心与偏程轨迹重合。当以下两种情况之一发生时加工中心补偿模式被取消。①给出 G40 同时要有补偿平面内坐标轴移动。②刀具补偿号为 D00。 3 刀具半径补偿在加工中心中的应用有了刀具半径自动补偿功能，除可免去刀心轨迹的人工计算外，还可利用同一加工程序去完成粗、精加工及阴阳模具加工等。 图 2 G18 指令的使用 1. 不同平面内的半径补偿 刀具半径补偿用G17、G18、G19 命令在被选择的工作平面内进行补偿。即当G18 命令执行后，刀具半径补偿仅影响 X、Z 移动，而对 Y 轴没有作用。 铣削如图 2 所示圆柱面，使用...
