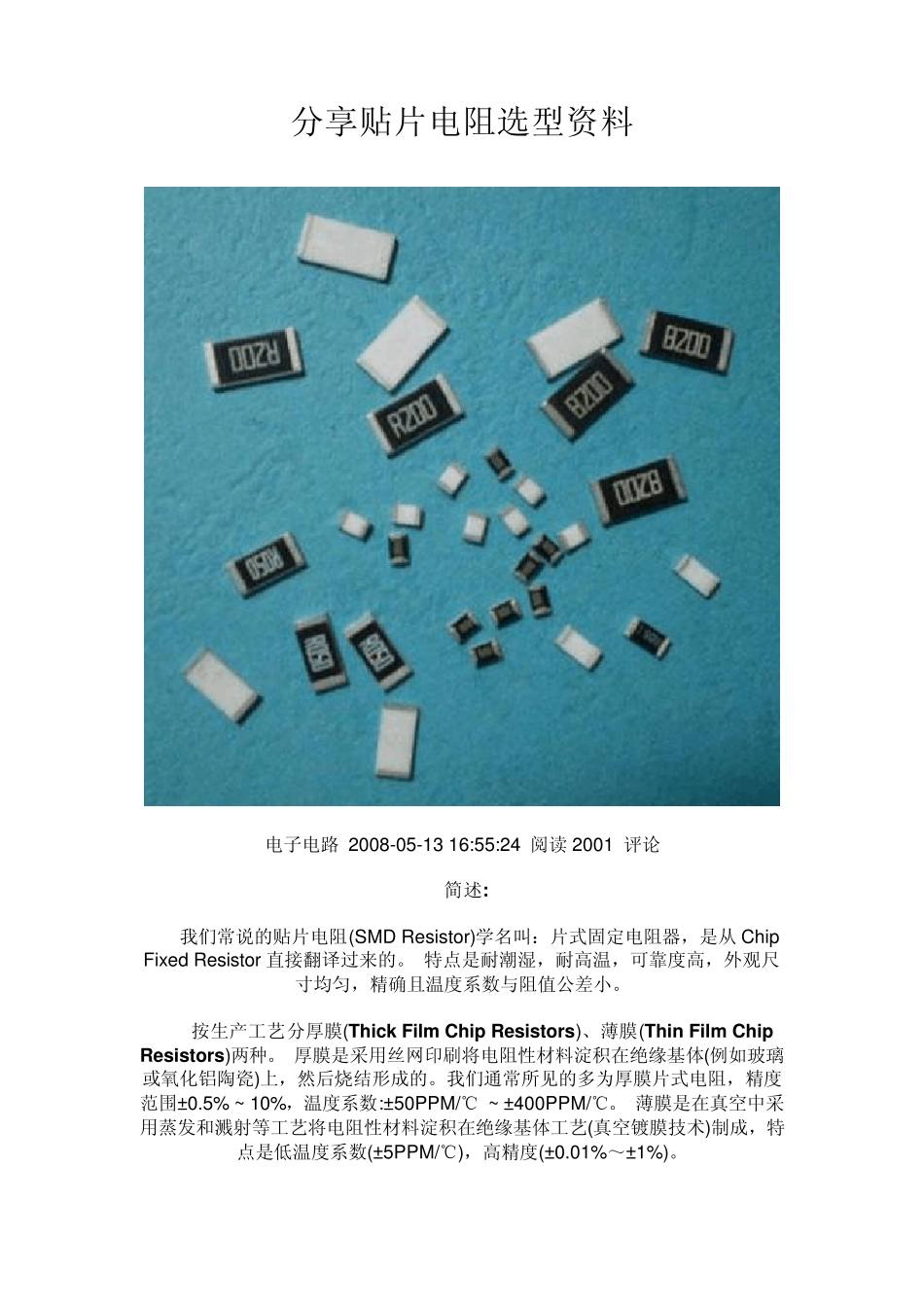

分享贴片电阻选型资料_第1页
1/9

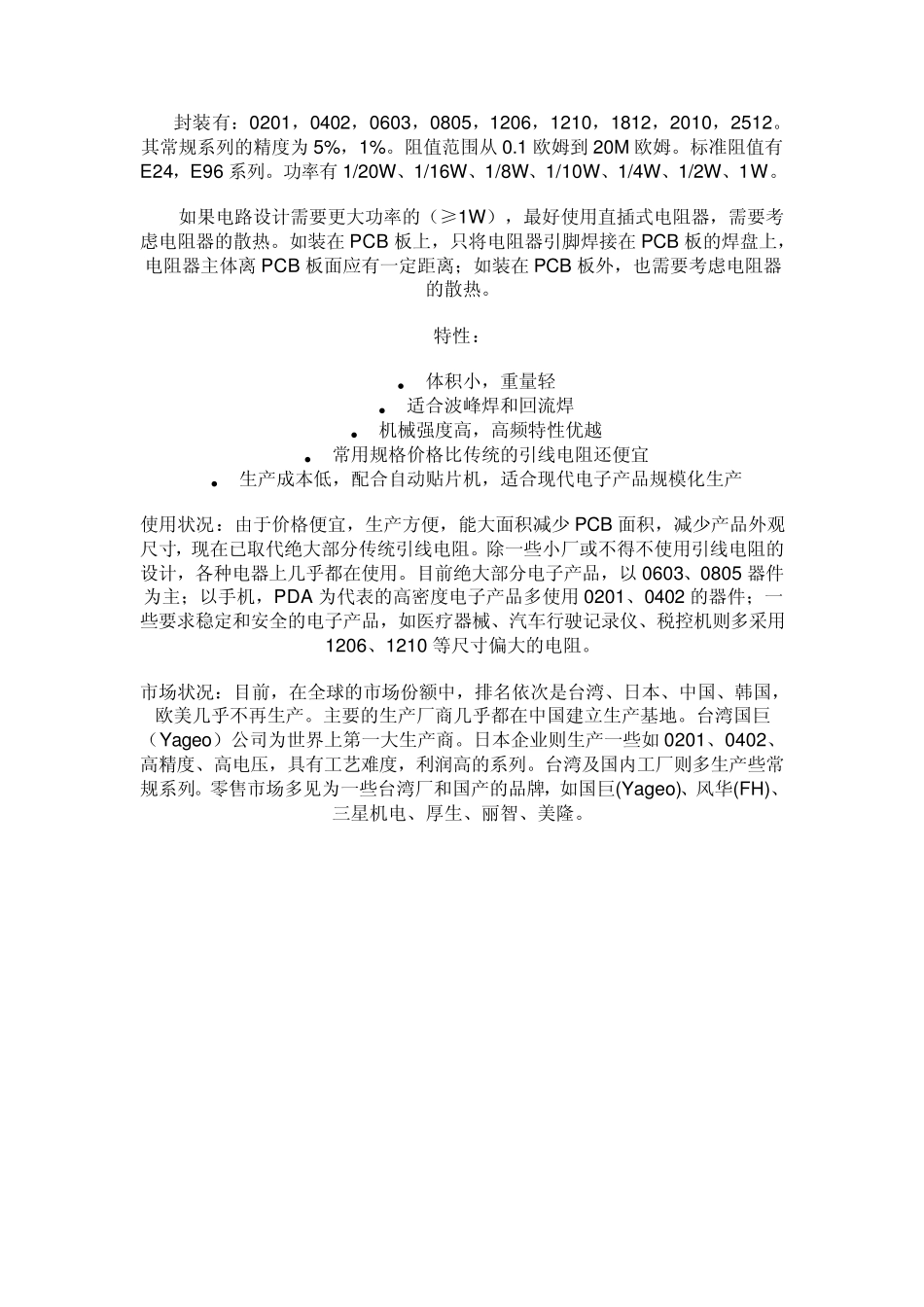

分享贴片电阻选型资料_第2页
2/9

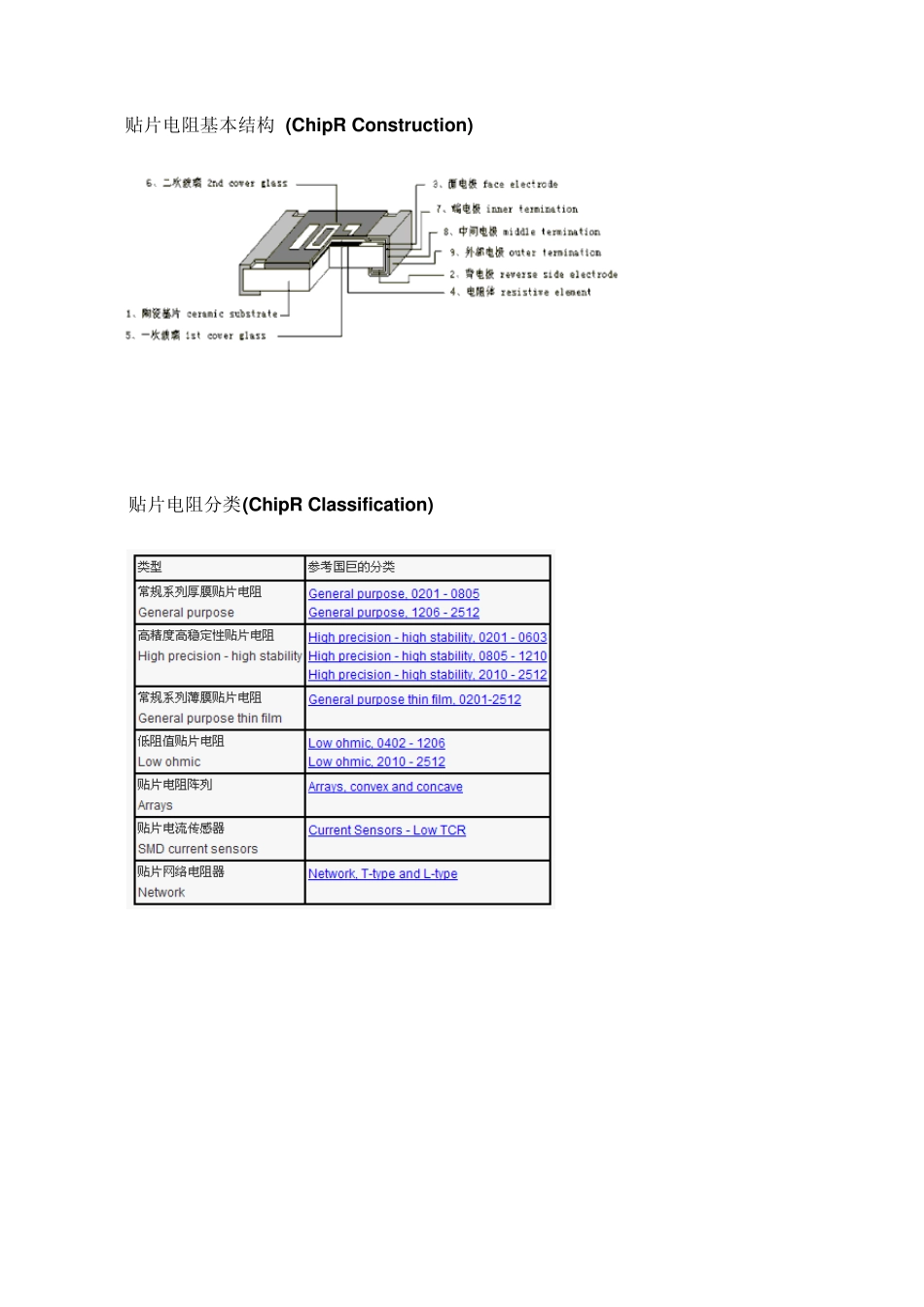

分享贴片电阻选型资料_第3页
3/9
分享贴片电阻选型资料 电子电路 2008-05-13 16:55:24 阅读2001 评论 简述: 我们常说的贴片电阻(SMD Resistor)学名叫:片式固定电阻器,是从Chip Fixed Resistor 直接翻译过来的。 特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。 厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结形成的。我们通常所见的多为厚膜片式电阻,精度范围±0.5% ~ 10%,温度系数:±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成,特点是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。 封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。其常规系列的精度为5%,1%。阻值范围从0.1 欧姆到20M 欧姆。标准阻值有E24,E96 系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 如果电路设计需要更大功率的(≥1W),最好使用直插式电阻器,需要考虑电阻器的散热。如装在 PCB 板上,只将电阻器引脚焊接在 PCB 板的焊盘上,电阻器主体离 PCB 板面应有一定距离;如装在 PCB 板外,也需要考虑电阻器的散热。 特性:  体积小,重量轻  适合波峰焊和回流焊  机械强度高,高频特性优越  常用规格价格比传统的引线电阻还便宜  生产成本低,配合自动贴片机,适合现代电子产品规模化生产 使用状况:由于价格便宜,生产方便,能大面积减少 PCB 面积,减少产品外观尺寸,现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计,各种电器上几乎都在使用。目前绝大部分电子产品,以 0603、0805 器件为主;以手机,PDA 为代表的高密度电子产品多使用 0201、0402 的器件;一些要求稳定和安全的电子产品,如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210 等尺寸偏大的电阻。 市场状况:目前,在全球的市场份额中,排名依次是台湾、日本、中国、韩国,欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨(Yageo)公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压,具有工艺难度,利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌,如国巨(Yageo)、风华(FH)、三星...
