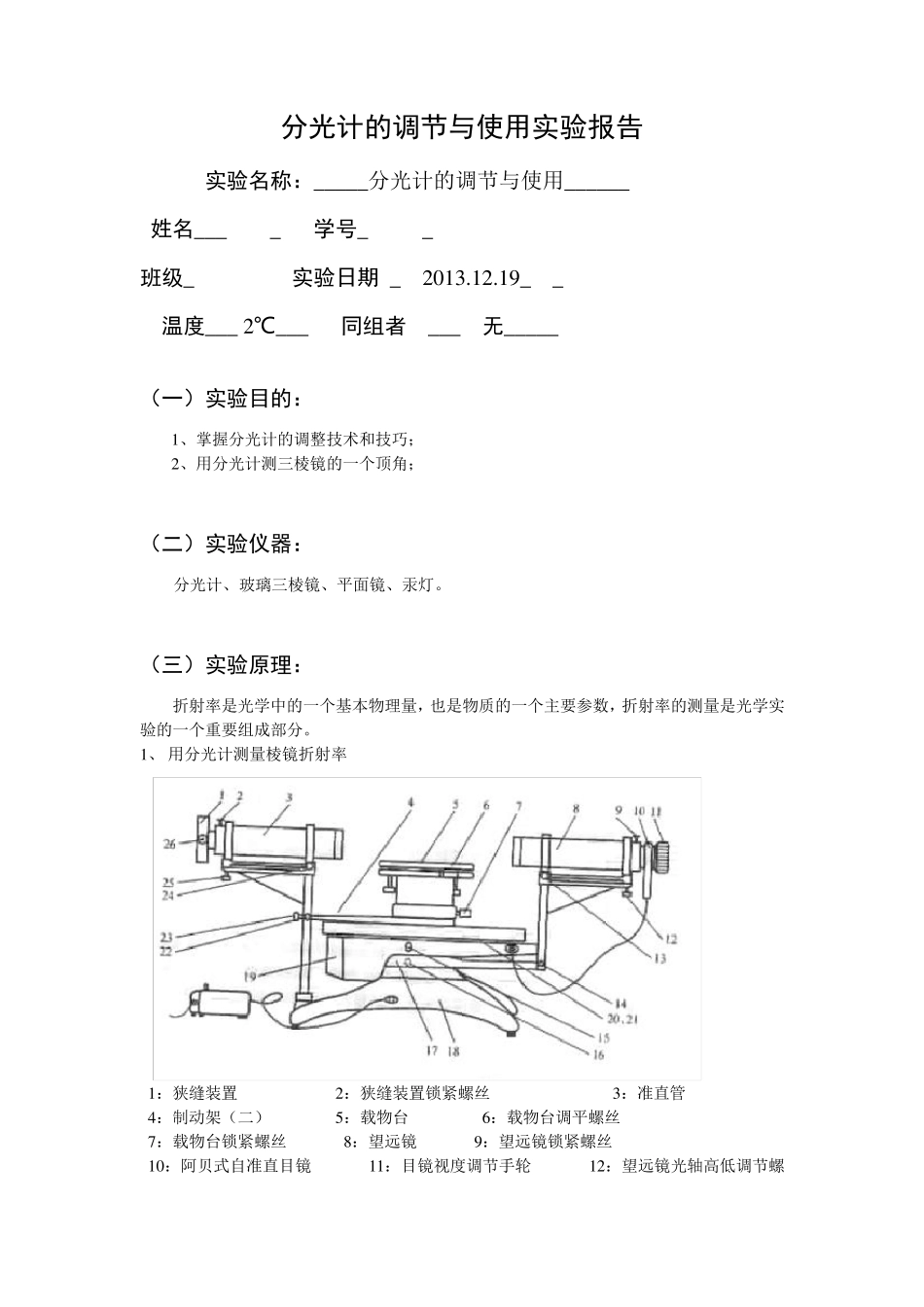

分光计的调节与使用实验报告 实验名称：_ _ _ _ _ 分光计的调节与使用_ _ _ _ _ _ 姓名_ _ _ _ 学号_ _ 班级_ 实验日期 _ 2 0 1 3 .1 2 .1 9 _ _ 温度_ _ _ 2 ℃_ _ _ 同组者 _ _ _ 无_ _ _ _ _ （一）实验目的： 1 、掌握分光计的调整技术和技巧； 2 、用分光计测三棱镜的一个顶角； （二）实验仪器： 分光计、玻璃三棱镜、平面镜、汞灯。 （三）实验原理： 折射率是光学中的一个基本物理量，也是物质的一个主要参数，折射率的测量是光学实验的一个重要组成部分。 1 、 用分光计测量棱镜折射率 1 ：狭缝装置 2 ：狭缝装置锁紧螺丝 3 ：准直管 4 ：制动架（二） 5 ：载物台 6 ：载物台调平螺丝 7 ：载物台锁紧螺丝 8 ：望远镜 9 ：望远镜锁紧螺丝 1 0 ：阿贝式自准直目镜 1 1 ：目镜视度调节手轮 1 2 ：望远镜光轴高低调节螺丝 1 3 ：望远镜光轴水平调节螺丝 1 4 ：望远镜微调螺丝 1 5 ：转轴与度盘止动螺丝 1 6 ：望远镜止动螺丝 1 7 ：制动架（一） 1 8 ：底座 1 9 ： 转座 2 0 、2 1 ：度盘、游标盘 2 2 ：游标盘微调螺丝 2 3 ：游标盘止动螺丝 2 4 ：准直管光轴水平调节螺丝 2 5 ：准直管光轴高低调节螺丝 2 6 ：狭缝宽度调节手轮 图 1 9 -1 分光计的结构 分光计是精确测定光线偏转角的仪器，也称测角仪。光学中的许多基本量如波长、折射率等都可以直接或间接地表现为光线的偏转角，因而利用它可测量波长、折射率，此外还能精确地测量光学平面间的夹角。许多光学仪器（棱镜光谱仪、光栅光谱仪、分光光度计、单色仪等）的基本结构也是以它为基础的，所以分光计是光学实验中的基本仪器之一。使用分光计时必须经过一系列精细调整才能得到准确的结果，它的调整技术是光学实验中的基本技术之一，必须正确掌握。本实验的目的就在于着重训练分光计的调整技术和技巧，并用它来测量三棱镜的偏向角，进而测量棱镜玻璃的折射率。 （1 ）分光计的结构 分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。外形如图 1 9 -1所示。 1 ） 底座——中心有一竖轴，望远镜和读数圆盘可绕该轴转动，该轴也称为仪器的公共轴或主轴。 2 ）平行光管——是产生平行光的装置，管的一端装一会聚透镜，另一端是带有狭缝的 圆筒，狭缝宽度可以根据需要调节。 3 ）望远镜——观测用，由目镜系统和物镜...
