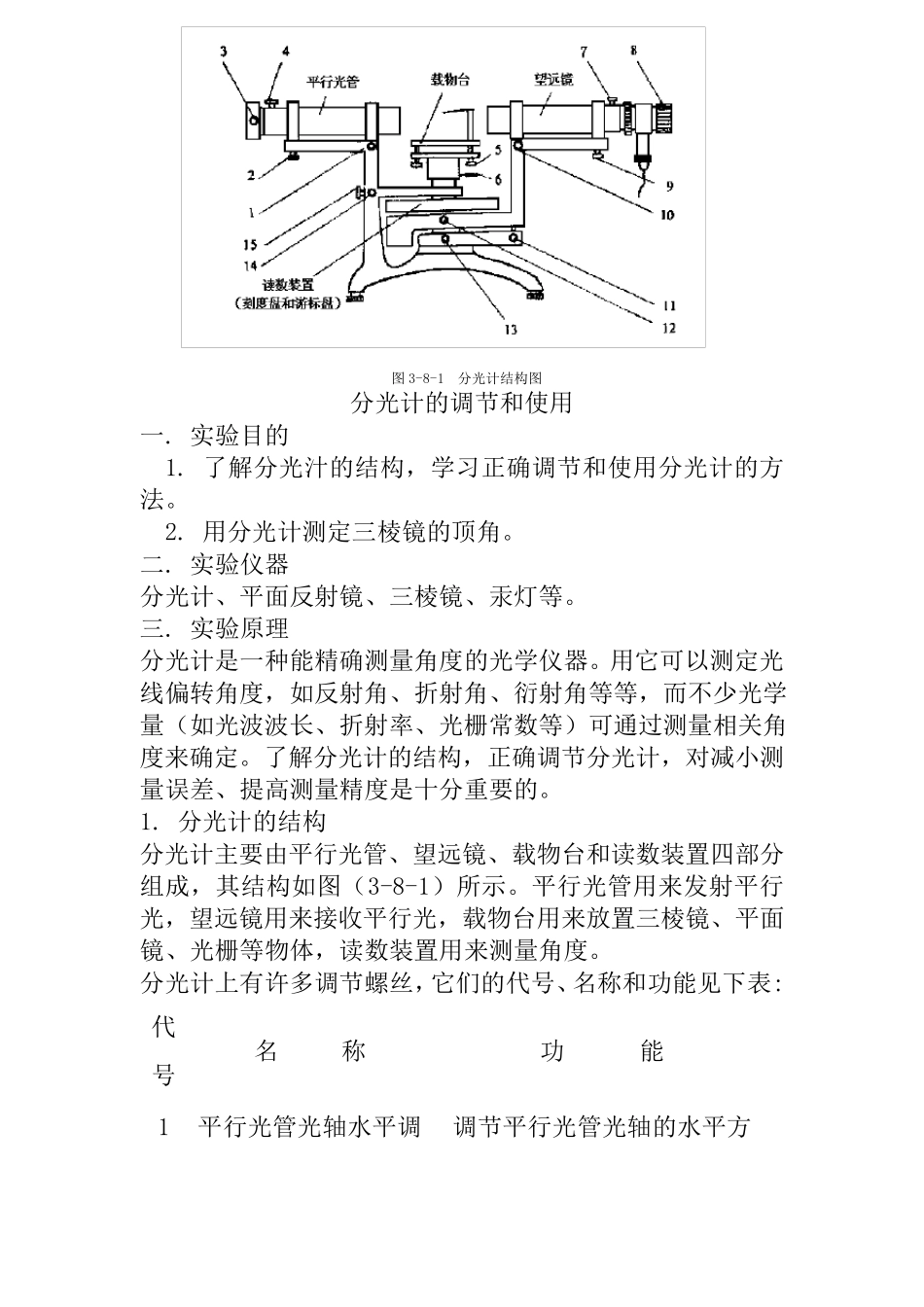

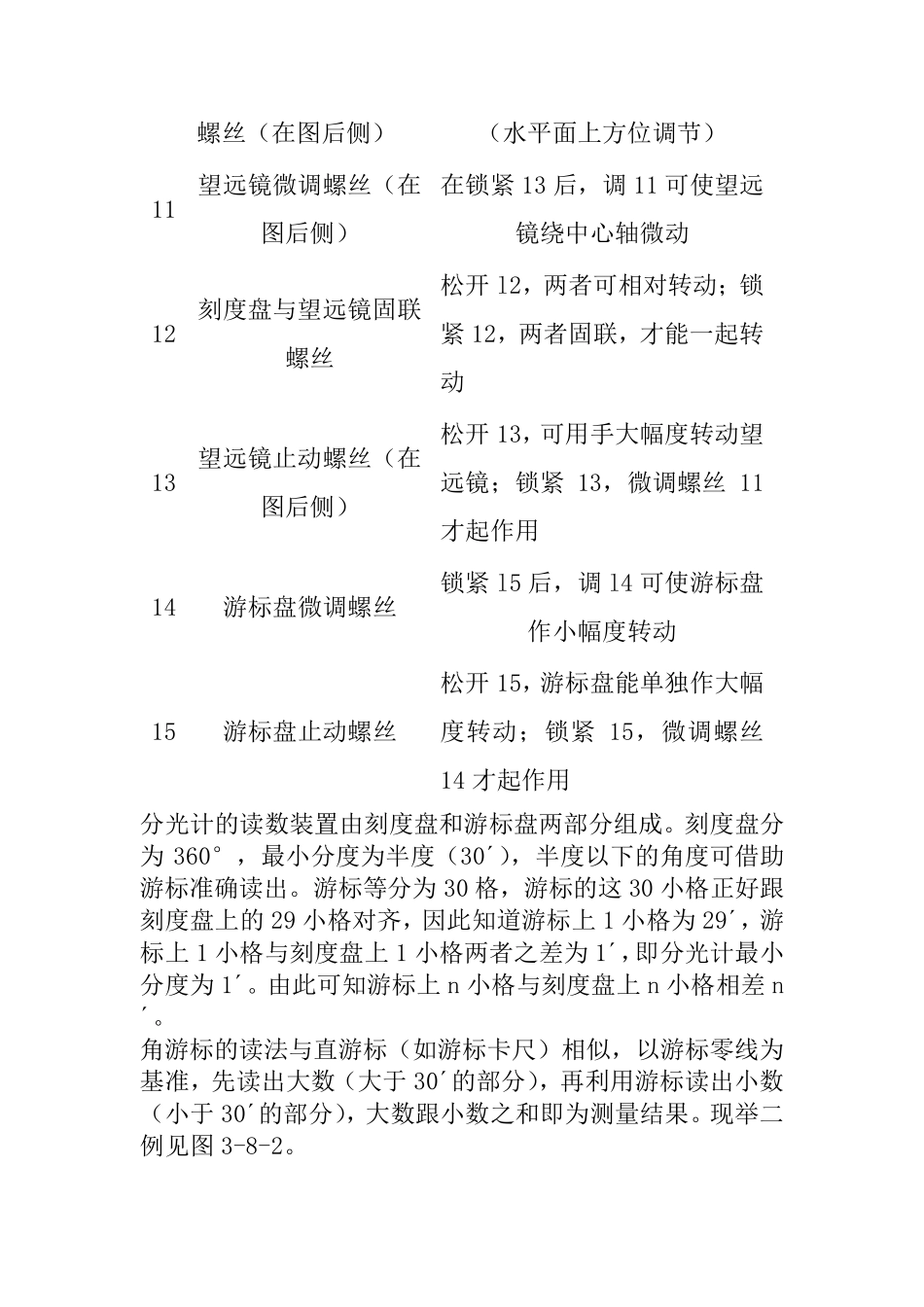

分光计的调节和使用 一. 实验目的 1. 了解分光汁的结构，学习正确调节和使用分光计的方法。 2. 用分光计测定三棱镜的顶角。 二. 实验仪器 分光计、平面反射镜、三棱镜、汞灯等。 三. 实验原理 分光计是一种能精确测量角度的光学仪器。用它可以测定光线偏转角度，如反射角、折射角、衍射角等等，而不少光学量（如光波波长、折射率、光栅常数等）可通过测量相关角度来确定。了解分光计的结构，正确调节分光计，对减小测量误差、提高测量精度是十分重要的。 1. 分光计的结构 分光计主要由平行光管、望远镜、载物台和读数装置四部分组成，其结构如图（3-8-1）所示。平行光管用来发射平行光，望远镜用来接收平行光，载物台用来放置三棱镜、平面镜、光栅等物体，读数装置用来测量角度。 分光计上有许多调节螺丝，它们的代号、名称和功能见下表: 代号 名 称 功 能 1 平行光管光轴水平调调节平行光管光轴的水平方图 3-8-1 分光计结构图 节螺丝 位（水平面上方位调节） 2 平行光管光轴高低调节螺丝 调节平行光管光轴的倾斜度（铅直面上方位调节） 3 狭缝宽度调节手轮 调节狭缝宽度（0.02～2.00mm） 4 狭缝装置固定螺丝 松开时，调平行光；调好后锁紧，以固定狭缝装置 5 载物台调平螺丝（3只） 台面水平调节（本实验中，用来调平面镜和三棱镜折射面平行于中心轴。） 6 载物台固定螺丝 松开时，载物台可单独转动、升降，锁紧后，使载物台与游标盘固联 7 叉丝套筒固定螺丝 松开时，叉丝套筒可自由伸缩、转动（物镜调焦）；调好后锁紧，以固定叉丝套筒 8 目镜调焦轮 目镜调焦用（调节8，可使视场中叉丝清晰） 9 望远镜光轴高低调节螺丝 调节望远镜光轴的倾斜度（铅直面上方位调节） 10 望远镜光轴水平调节调节望远镜光轴的水平方位螺丝（在图后侧） （水平面上方位调节） 11 望远镜微调螺丝（在图后侧） 在锁紧13 后，调11 可使望远镜绕中心轴微动 12 刻度盘与望远镜固联螺丝 松开l2，两者可相对转动；锁紧12，两者固联，才能一起转动 13 望远镜止动螺丝（在图后侧） 松开13，可用手大幅度转动望远镜；锁紧13，微调螺丝11才起作用 14 游标盘微调螺丝 锁紧l5 后，调l4 可使游标盘作小幅度转动 15 游标盘止动螺丝 松开15，游标盘能单独作大幅度转动；锁紧15，微调螺丝14 才起作用 分光计的读数装置由刻度盘和游标盘两部分组成。刻度盘分为360°，最小分度为半度（30´），半度以 下...
