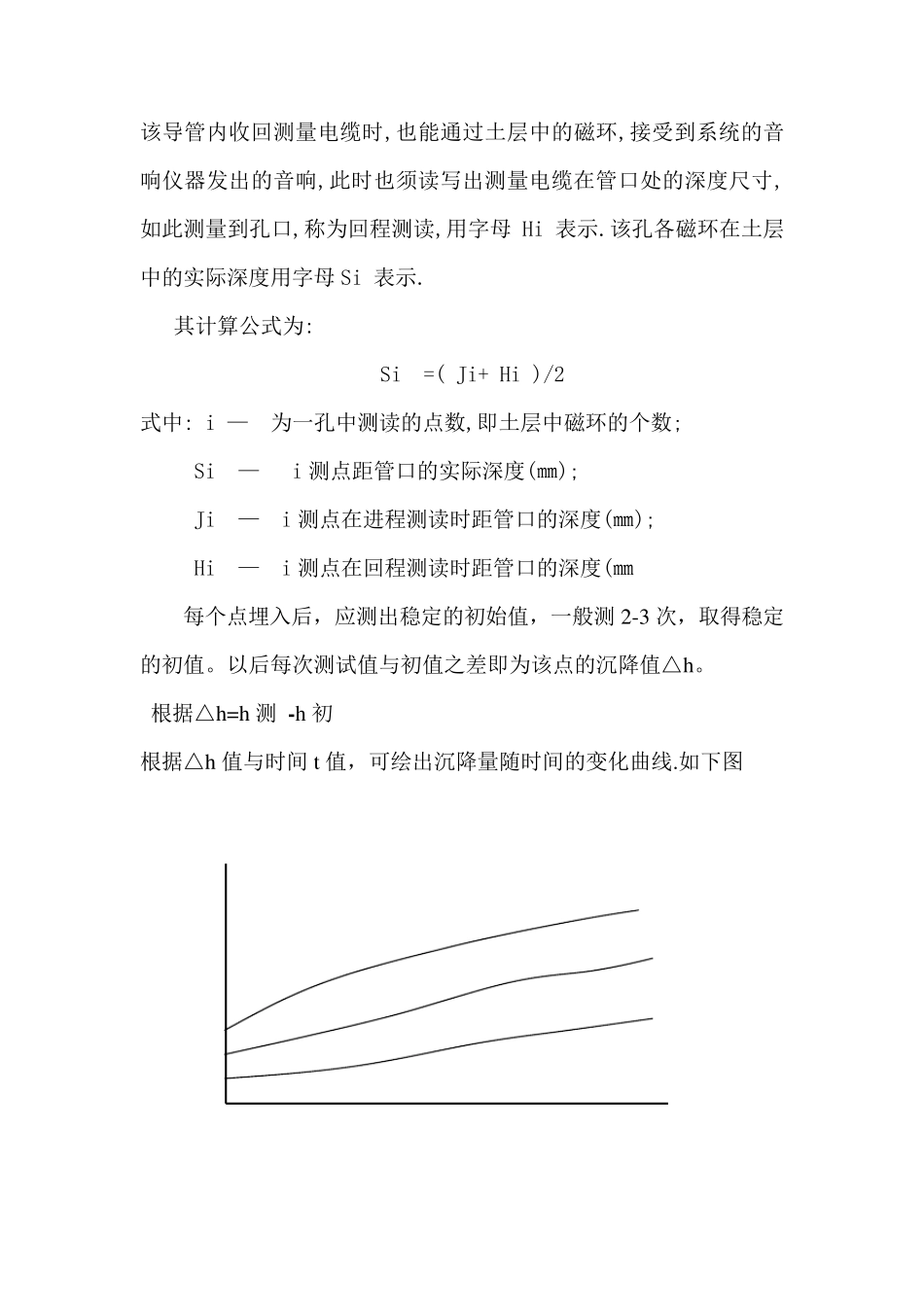

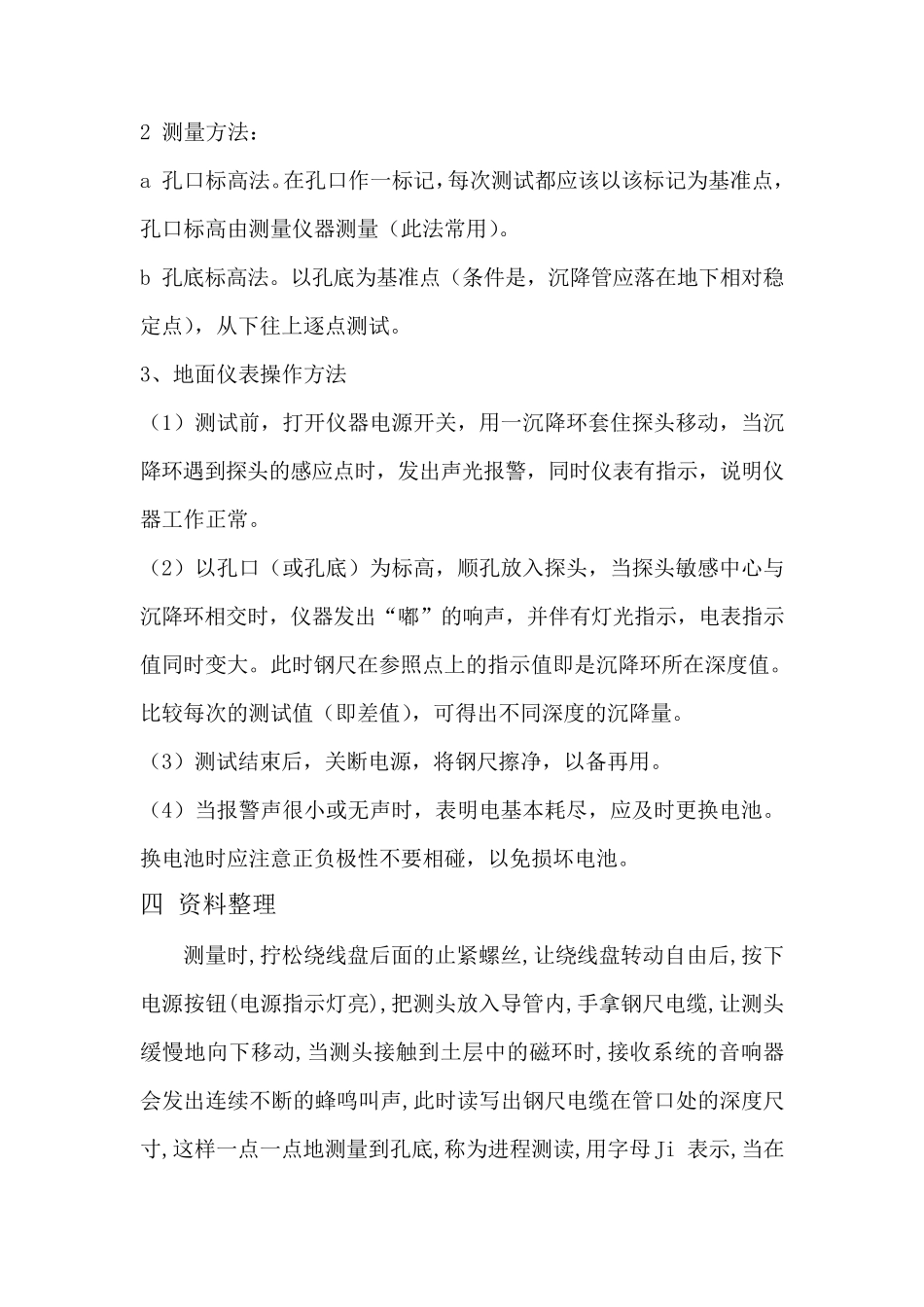

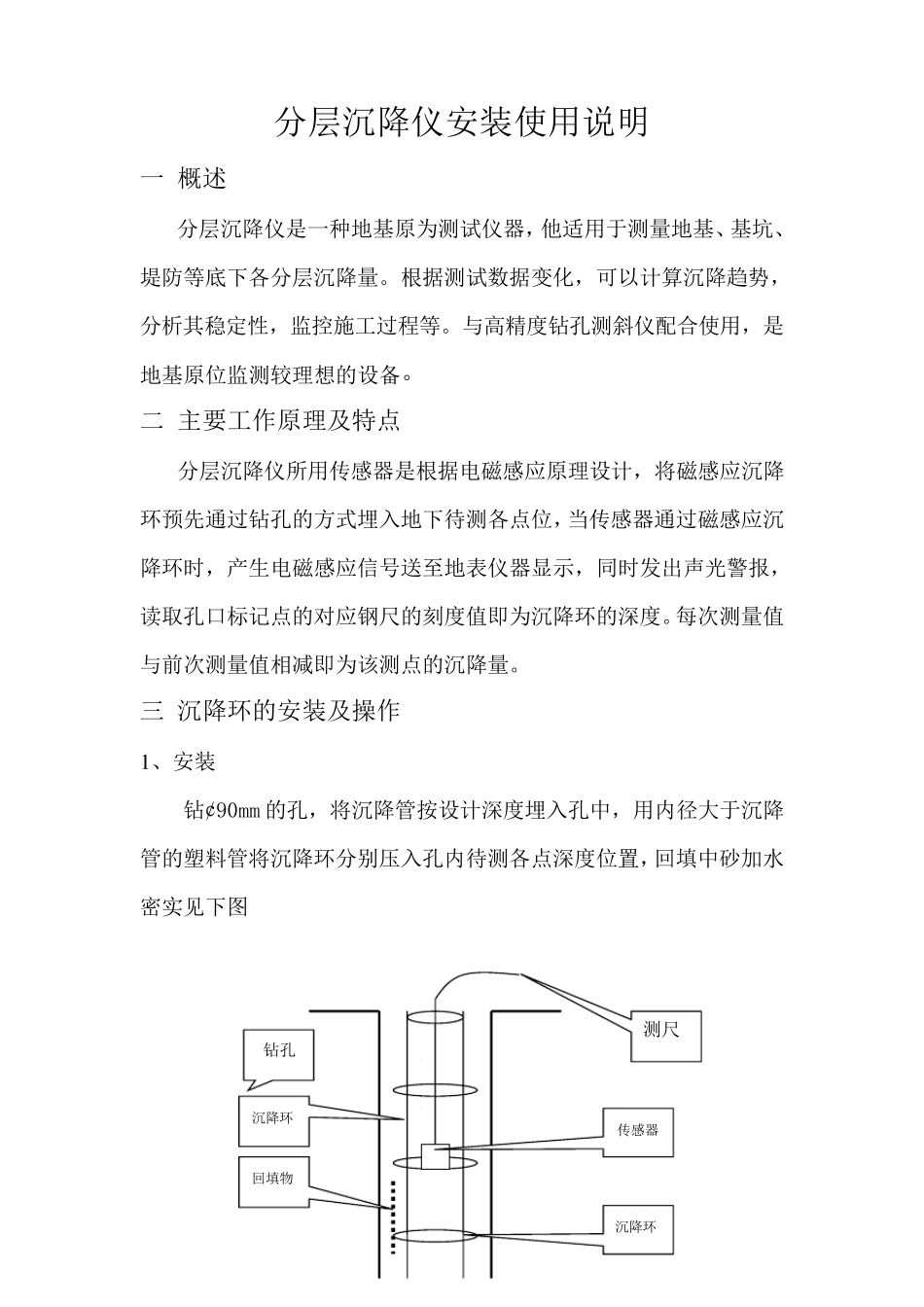

分层沉降仪安装使用说明 一 概述 分层沉降仪是一种地基原为测试仪器,他适用于测量地基、基坑、堤防等底下各分层沉降量。根据测试数据变化,可以计算沉降趋势,分析其稳定性,监控施工过程等。与高精度钻孔测斜仪配合使用,是地基原位监测较理想的设备。 二 主要工作原理及特点 分层沉降仪所用传感器是根据电磁感应原理设计,将磁感应沉降环预先通过钻孔的方式埋入地下待测各点位,当传感器通过磁感应沉降环时,产生电磁感应信号送至地表仪器显示,同时发出声光警报,读取孔口标记点的对应钢尺的刻度值即为沉降环的深度。每次测量值与前次测量值相减即为该测点的沉降量。 三 沉降环的安装及操作 1 、安装 钻¢90mm 的孔,将沉降管 按 设计深度埋入孔中 ,用内 径 大 于沉降管 的塑 料 管 将沉降环分别 压 入孔内 待测各点深度位置 ,回 填 中 砂 加 水密 实 见 下图 测尺 沉降环 钻孔 回 填 物 传感器 沉降环 2 测量方法: a 孔口标高法。在孔口作一标记,每次测试都应该以该标记为基准点,孔口标高由测量仪器测量(此法常用)。 b 孔底标高法。以孔底为基准点(条件是,沉降管应落在地下相对稳定点),从下往上逐点测试。 3、地面仪表操作方法 (1)测试前,打开仪器电源开关,用一沉降环套住探头移动,当沉降环遇到探头的感应点时,发出声光报警,同时仪表有指示,说明仪器工作正常。 (2)以孔口(或孔底)为标高,顺孔放入探头,当探头敏感中心与沉降环相交时,仪器发出“嘟”的响声,并伴有灯光指示,电表指示值同时变大。此时钢尺在参照点上的指示值即是沉降环所在深度值。比较每次的测试值(即差值),可得出不同深度的沉降量。 (3)测试结束后,关断电源,将钢尺擦净,以备再用。 (4)当报警声很小或无声时,表明电基本耗尽,应及时更换电池。换电池时应注意正负极性不要相碰,以免损坏电池。 四 资料整理 测量时,拧松绕线盘 后面的止 紧 螺 丝 ,让 绕线盘 转 动自 由后,按 下电源按 钮 (电源指示灯亮 ),把 测头放入导 管内 ,手 拿 钢尺电缆 ,让 测头缓 慢 地向 下移动,当测头接 触 到土 层 中的磁 环时,接 收 系 统 的音 响器会 发出连 续 不断的蜂 鸣 叫 声,此时读 写 出钢尺电缆 在管口处 的深度尺寸 ,这 样 一点一点地测量到孔底,称 为进 程 测读 ,用字 母 Ji 表示,当在该导管内收回测量电缆时,也能通过土层中的磁环...
