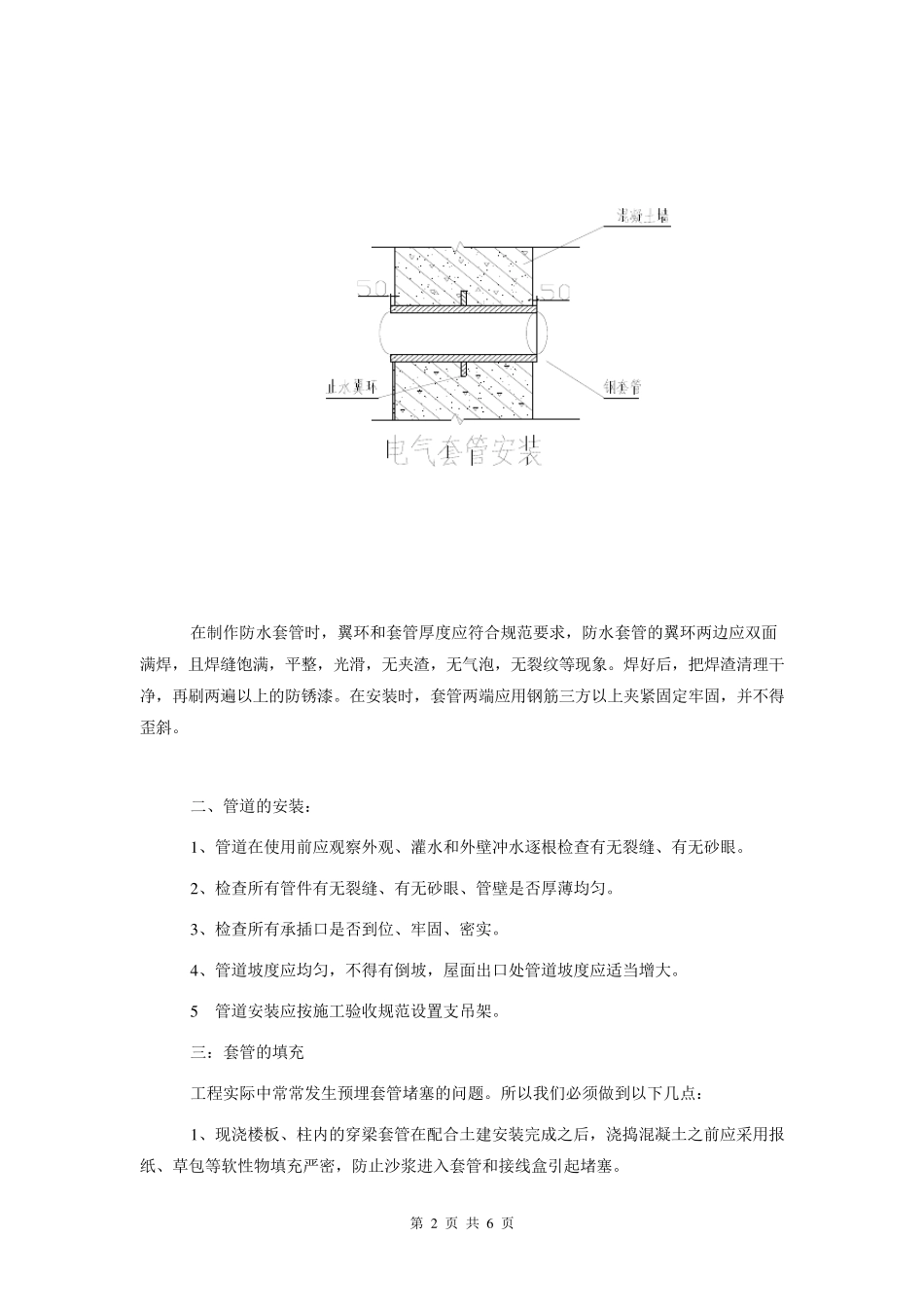

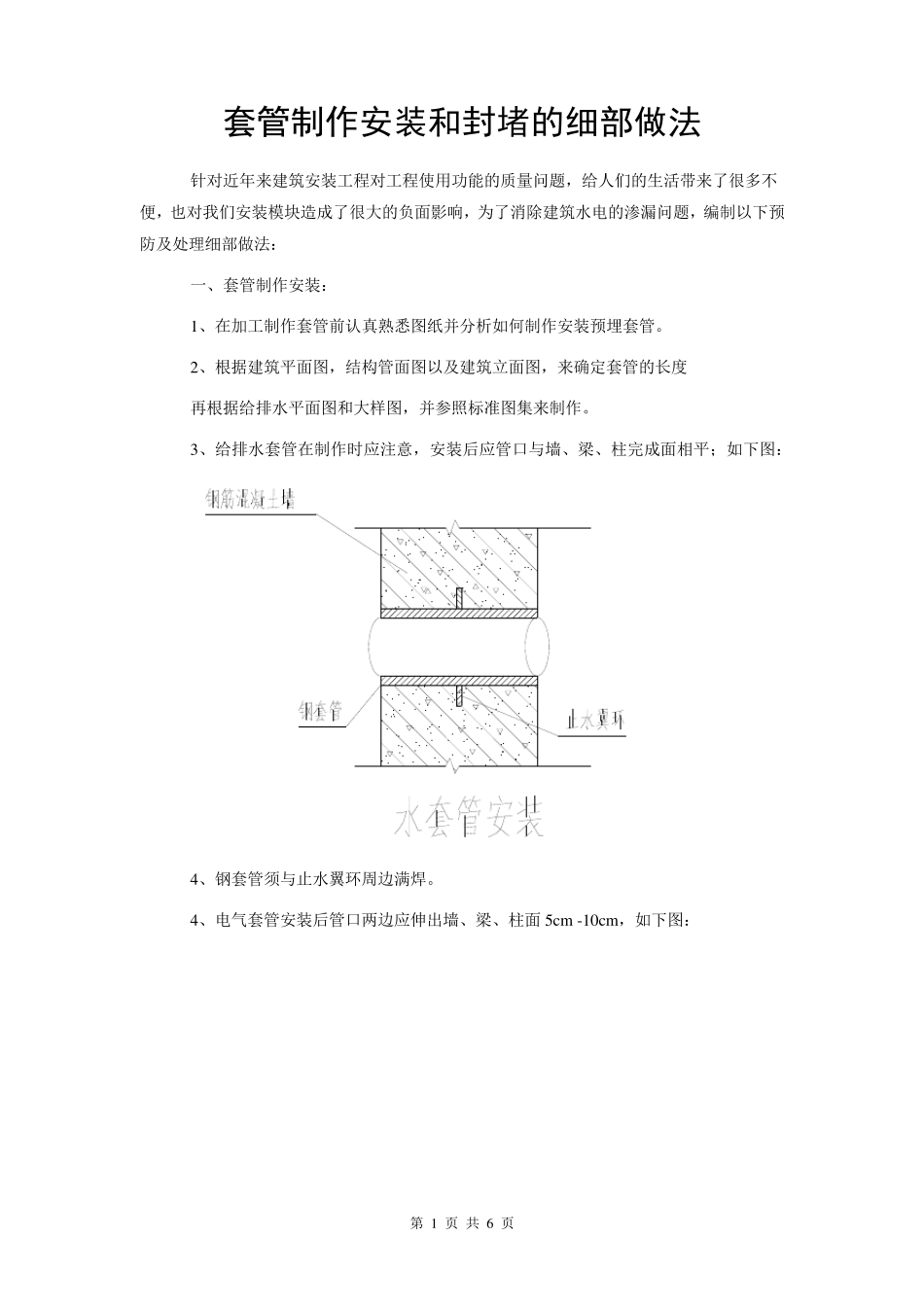

第 1 页 共 6 页 套管制作安装和封堵的细部做法 针对近年来建筑安装工程对工程使用功能的质量问题,给人们的生活带来了很多不便,也对我们安装模块造成了很大的负面影响,为了消除建筑水电的渗漏问题,编制以下预防及处理细部做法: 一、套管制作安装: 1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。 2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度 再根据给排水平面图和大样图,并参照标准图集来制作。 3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平;如下图: 4、钢套管须与止水翼环周边满焊。 4、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm ,如下图: 第 2 页 共 6 页 在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。 二、管道的安装: 1 、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。 2 、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。 3 、检查所有承插口是否到位、牢固、密实。 4 、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。 5 管道安装应按施工验收规范设置支吊架。 三:套管的填充 工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点: 1 、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。 第 3 页 共 6 页 2、为防止室外地下水或雨水通过防水套管进入地下室,可以确保后续设备安装有良好的施工环境。因此,地下室出外墙处防水套管除采用软性物封堵外,在防水套管预制加工时,应在套管一端端口采用钢板焊接封堵,待防水套管管道安装时再开启。 3、管道穿防水外墙,应随结构预埋刚性或柔性防水套管。 4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞,待结构施工完毕后再进行套管埋设,穿墙预留套管时两端一定要用胶布等密封好。 5、穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。 四、楼板套管的封堵: 1、管道安装完毕并经通球,通水试验后,方可经行封堵。(楼板管道安装应安装钢套管,钢套管安装好后应高出完成面...
