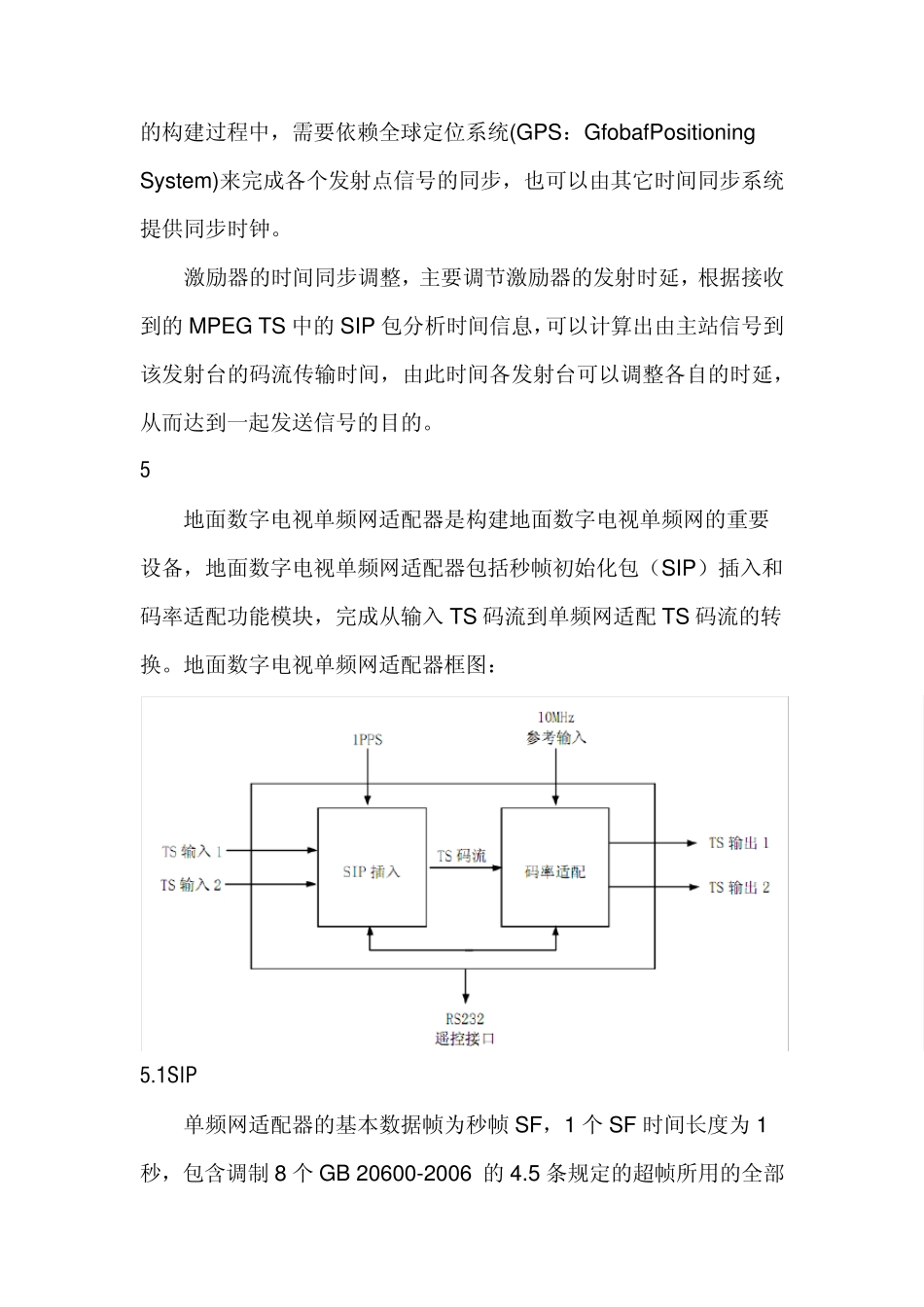

国标地面数字电视单频网组网 1 、什么是单频网 地面数字电视单频网（SFN：Single Frequency Network）是由多个位于不同地点、处于同步状态的发射机组成的数字电视覆盖网络，以相同频率、在相同时刻发射相同节目，以实现对特定区域的可靠覆盖。 2 、单频网组网优点 第一、有利于频率规划。在我国频谱资源有限的情况下，可以大大节约宝贵的频率资源，提高频谱利用率。 第二、解决覆盖盲区问题。在高楼林立的大城市，单台数字电视发射发射机无论功率多大，都会有一定信号盲区或盲点，单频网则可通过多点同频发射的办法来获得较好的覆盖率。 第三，单频网组网降低发射机设备的成本；通过优化和调整单频网发射网络（基站数量、分布、发射天线高度、发射功率等），使用多个较小功率发射机代替一个超大功率发射机。 第四、单频网组网有利于降低信号辐射、减少电磁波污染、增强覆盖均匀度。 3 、系统描述 地面数字电视单频网（SFN）是由多个位于不同地点、处于同步状态的发射机组成的数字电视覆盖网络，以相同频率、在相同时刻发射相同节目，以实现对特定服务区的可靠覆盖。在符合GB20600-2006 规定的地面数字电视单频网中，来自复用器的TS 码流首先送入到单频网适配器进行适配，形成包含秒帧初始化包（SIP）的TS 流，通过节目分配网络传送到各个发射台，经过同步处理后变换成射频（RF）信号进行发射。国标地面数字电视单频网结构示意图： 4、工作原理 来自复用器的TS 码流首先送入单频网适配器进行适配，完成码率适配和秒帧初始化包(SiP)插入，适配过程可参见GY／T 229．1-2008 《地面数字电视广播单频网适配器技术要求和测量方法》，适配后形成包含秒帧初始化包的TS 流通过TS 流分配网络传送到各个发射台，经各发射台的激励器（调制器）进行时钟同步处理，再完成信道编码、上变成射频信号进行发射。在地面数字电视单频网的构建过程中，需要依赖全球定位系统(GPS：GfobafPositioning Sy stem)来完成各个发射点信号的同步，也可以由其它时间同步系统提供同步时钟。 激励器的时间同步调整，主要调节激励器的发射时延，根据接收到的MPEG TS 中的SIP 包分析时间信息，可以计算出由主站信号到该发射台的码流传输时间，由此时间各发射台可以调整各自的时延，从而达到一起发送信号的目的。 5、单频网适器 地面数字电视单频网适配器是构建地面数字电视单频网的重要设备，地面数字电视单频网适配器包括秒帧初始化包（SIP）插入和码...
