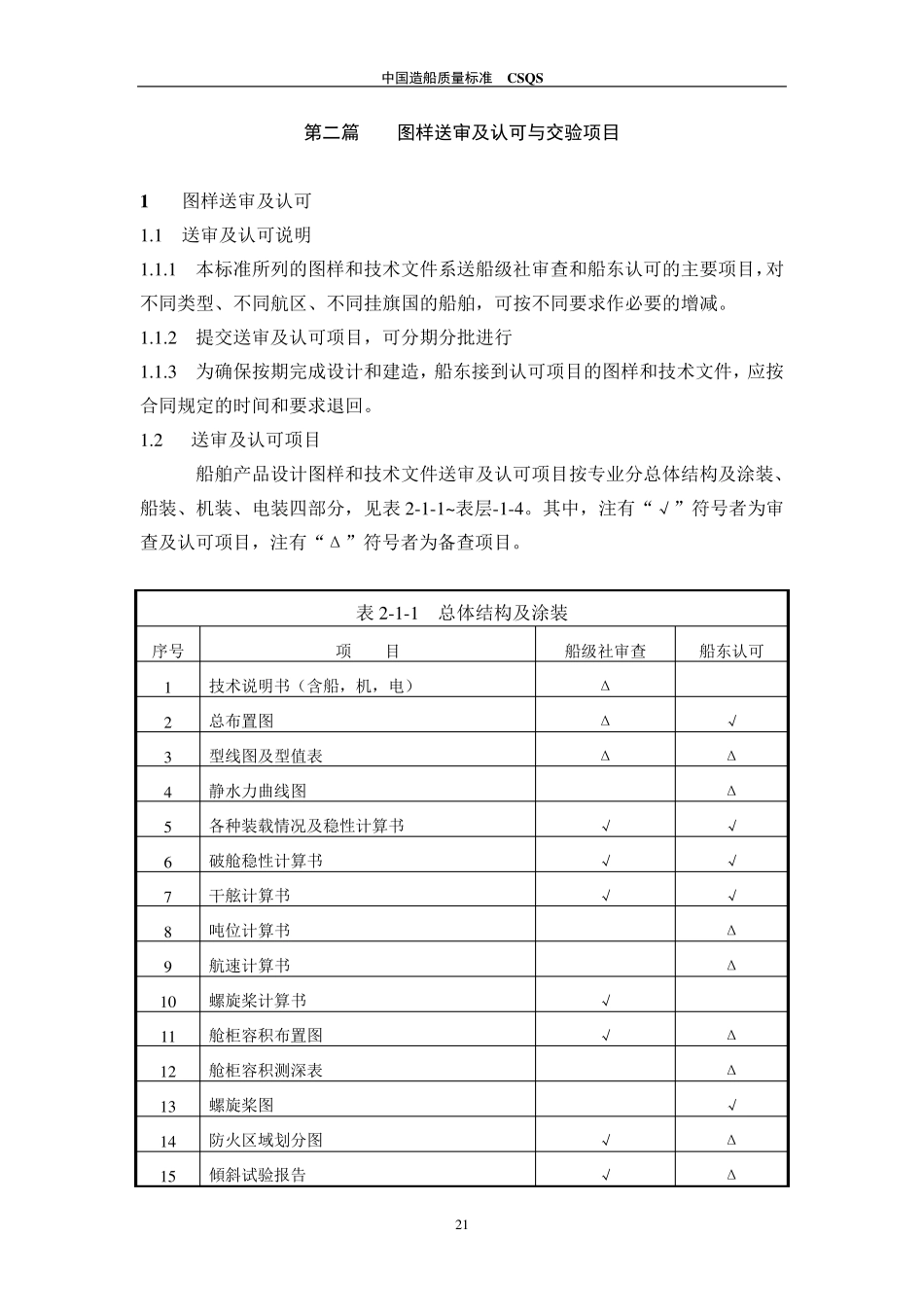

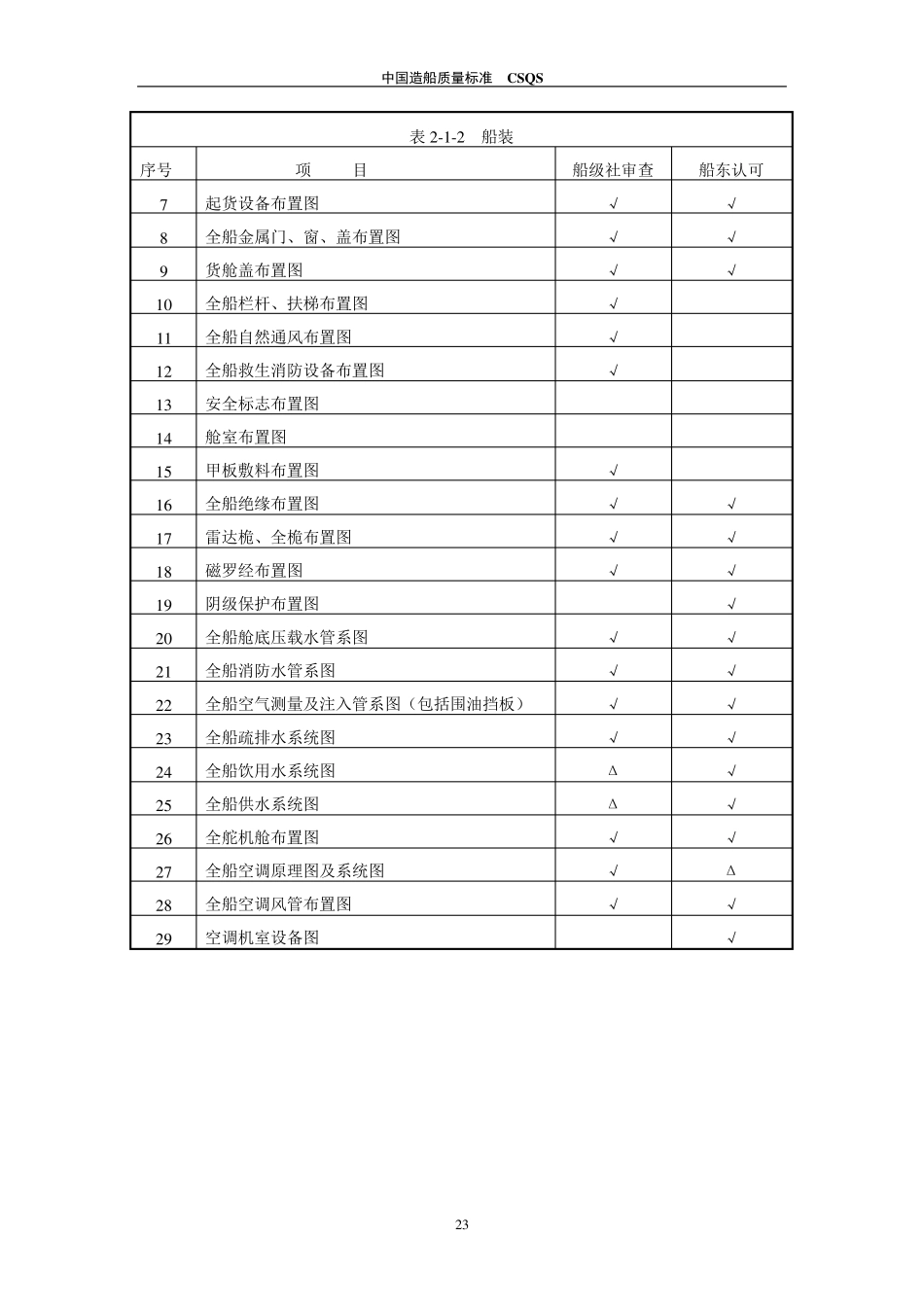

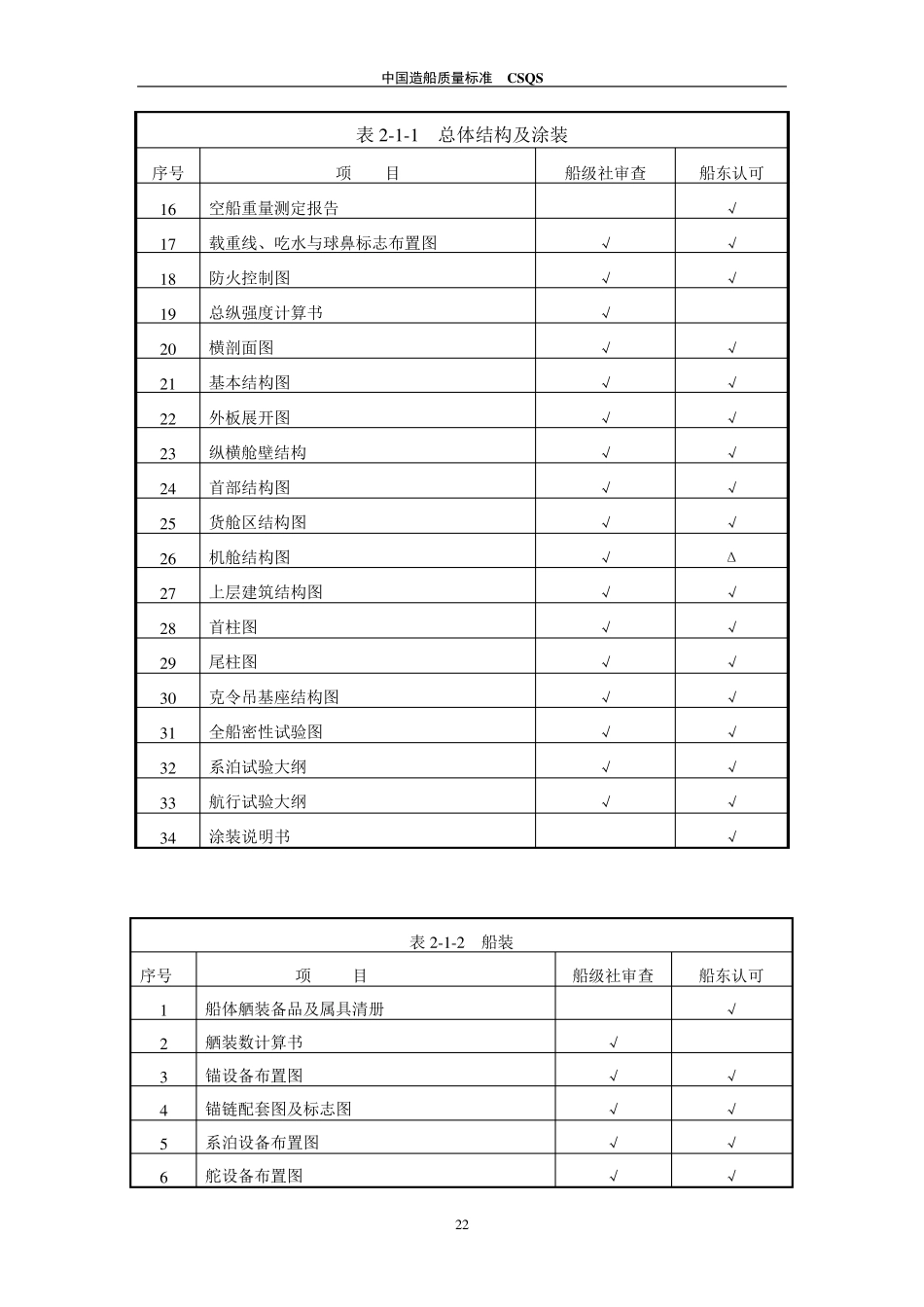

中国造船质量标准 CSQS 21 第二篇 图样送审及认可与交验项目 1 图样送审及认可 1.1 送审及认可说明 1.1.1 本标准所列的图样和技术文件系送船级社审查和船东认可的主要项目，对不同类型、不同航区、不同挂旗国的船舶，可按不同要求作必要的增减。 1.1.2 提交送审及认可项目，可分期分批进行 1.1.3 为确保按期完成设计和建造，船东接到认可项目的图样和技术文件，应按合同规定的时间和要求退回。 1.2 送审及认可项目 船舶产品设计图样和技术文件送审及认可项目按专业分总体结构及涂装、船装、机装、电装四部分，见表2-1-1~表层-1-4。其中，注有“√”符号者为审查及认可项目，注有“Δ”符号者为备查项目。 表2-1-1 总体结构及涂装 序号 项 目 船级社审查 船东认可 1 技术说明书（含船，机，电） Δ 2 总布置图 Δ √ 3 型线图及型值表 Δ Δ 4 静水力曲线图 Δ 5 各种装载情况及稳性计算书 √ √ 6 破舱稳性计算书 √ √ 7 干舷计算书 √ √ 8 吨位计算书 Δ 9 航速计算书 Δ 10 螺旋桨计算书 √ 11 舱柜容积布置图 √ Δ 12 舱柜容积测深表 Δ 13 螺旋桨图 √ 14 防火区域划分图 √ Δ 15 傾斜试验报告 √ Δ 中国造船质量标准 CSQS 2 2 表2 -1 -1 总体结构及涂装 序号 项 目 船级社审查 船东认可 1 6 空船重量测定报告 √ 1 7 载重线、吃水与球鼻标志布置图 √ √ 1 8 防火控制图 √ √ 1 9 总纵强度计算书 √ 2 0 横剖面图 √ √ 2 1 基本结构图 √ √ 2 2 外板展开图 √ √ 2 3 纵横舱壁结构 √ √ 2 4 首部结构图 √ √ 2 5 货舱区结构图 √ √ 2 6 机舱结构图 √ Δ 2 7 上层建筑结构图 √ √ 2 8 首柱图 √ √ 2 9 尾柱图 √ √ 3 0 克令吊基座结构图 √ √ 3 1 全船密性试验图 √ √ 3 2 系泊试验大纲 √ √ 3 3 航行试验大纲 √ √ 3 4 涂装说明书 √ 表2 -1 -2 船装 序号 项 目 船级社审查 船东认可 1 船体舾装备品及属具清册 √ 2 舾装数计算书 √ 3 锚设备布置图 √ √ 4 锚链配套图及标志图 √ √ 5 系泊设备布置图 √ √ 6 舵设备布置图 √ √ 中国造船质量标准 CSQS 2 3 表2 -1 -2 船装 序号 项 目 船级社审查 船东认可 7 起货设备布置图 √ √ 8 全船金属门、窗、盖布置图 √ √ ...
