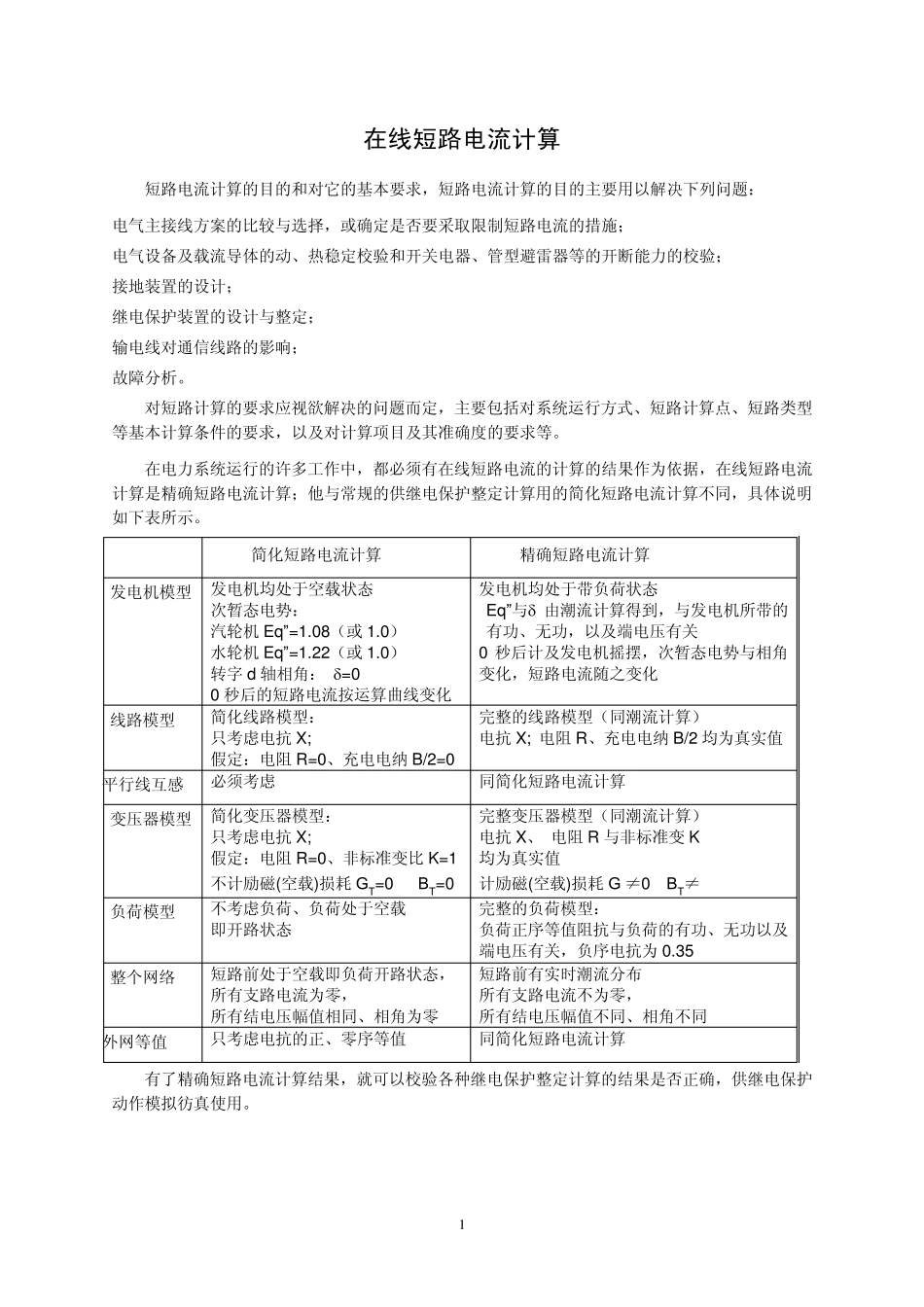

1 在线短路电流计算 短路电流计算的目的和对它的基本要求，短路电流计算的目的主要用以解决下列问题： 电气主接线方案的比较与选择，或确定是否要采取限制短路电流的措施； 电气设备及载流导体的动、热稳定校验和开关电器、管型避雷器等的开断能力的校验； 接地装置的设计； 继电保护装置的设计与整定； 输电线对通信线路的影响； 故障分析。 对短路计算的要求应视欲解决的问题而定，主要包括对系统运行方式、短路计算点、短路类型等基本计算条件的要求，以及对计算项目及其准确度的要求等。 在电力系统运行的许多工作中，都必须有在线短路电流的计算的结果作为依据，在线短路电流计算是精确短路电流计算；他与常规的供继电保护整定计算用的简化短路电流计算不同，具体说明如下表所示。 简化短路电流计算 精确短路电流计算 发电机模型 发电机均处于空载状态 次暂态电势： 汽轮机Eq”=1.08（或 1.0） 水轮机Eq”=1.22（或 1.0） 转字d轴相角： =0 0 秒后的短路电流按运算曲线变化 发电机均处于带负荷状态 Eq”与 由潮流计算得到，与发电机所带的有功、无功，以及端电压有关 0 秒后计及发电机摇摆，次暂态电势与相角变化，短路电流随之变化 线路模型 简化线路模型： 只考虑电抗X; 假定：电阻R=0、充电电纳B/2=0 完整的线路模型（同潮流计算） 电抗X; 电阻R、充电电纳B/2 均为真实值 平行线互感 必须考虑 同简化短路电流计算 变压器模型 简化变压器模型： 只考虑电抗X; 假定：电阻R=0、非标准变比 K=1 不计励磁(空载)损耗GT=0 、BT=0 完整变压器模型（同潮流计算） 电抗X、 电阻R 与非标准变K 均为真实值 计励磁(空载)损耗GT≠0、BT≠0 负荷模型 不考虑负荷、负荷处于空载 即开路状态 完整的负荷模型： 负荷正序等值阻抗与负荷的有功、无功以及端电压有关，负序电抗为 0.35 整个网络 短路前处于空载即负荷开路状态， 所有支路电流为零， 所有结电压幅值相同、相角为零 短路前有实时潮流分布 所有支路电流不为零， 所有结电压幅值不同、相角不同 外网等值 只考虑电抗的正、零序等值 同简化短路电流计算 有了精确短路电流计算结果，就可以校验各种继电保护整定计算的结果是否正确，供继电保护动作模拟彷真使用。 2 概述 在电力系统设计和运行的许多工作中，都必须有短路电流计算的结果（主要指短路电流、电压及短路容量等数据）作依据。因此，掌握精确的短路电流计算方法...
