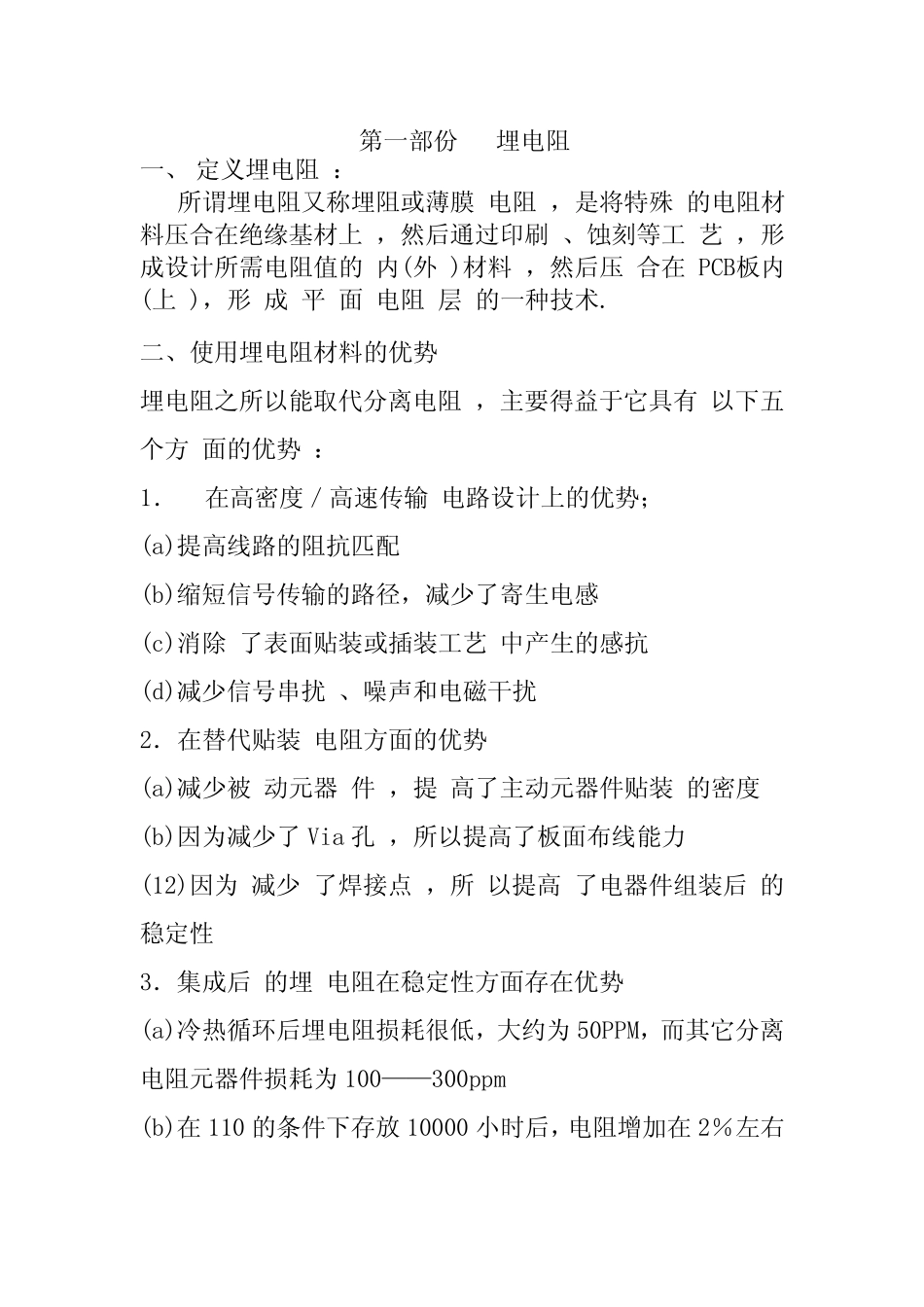

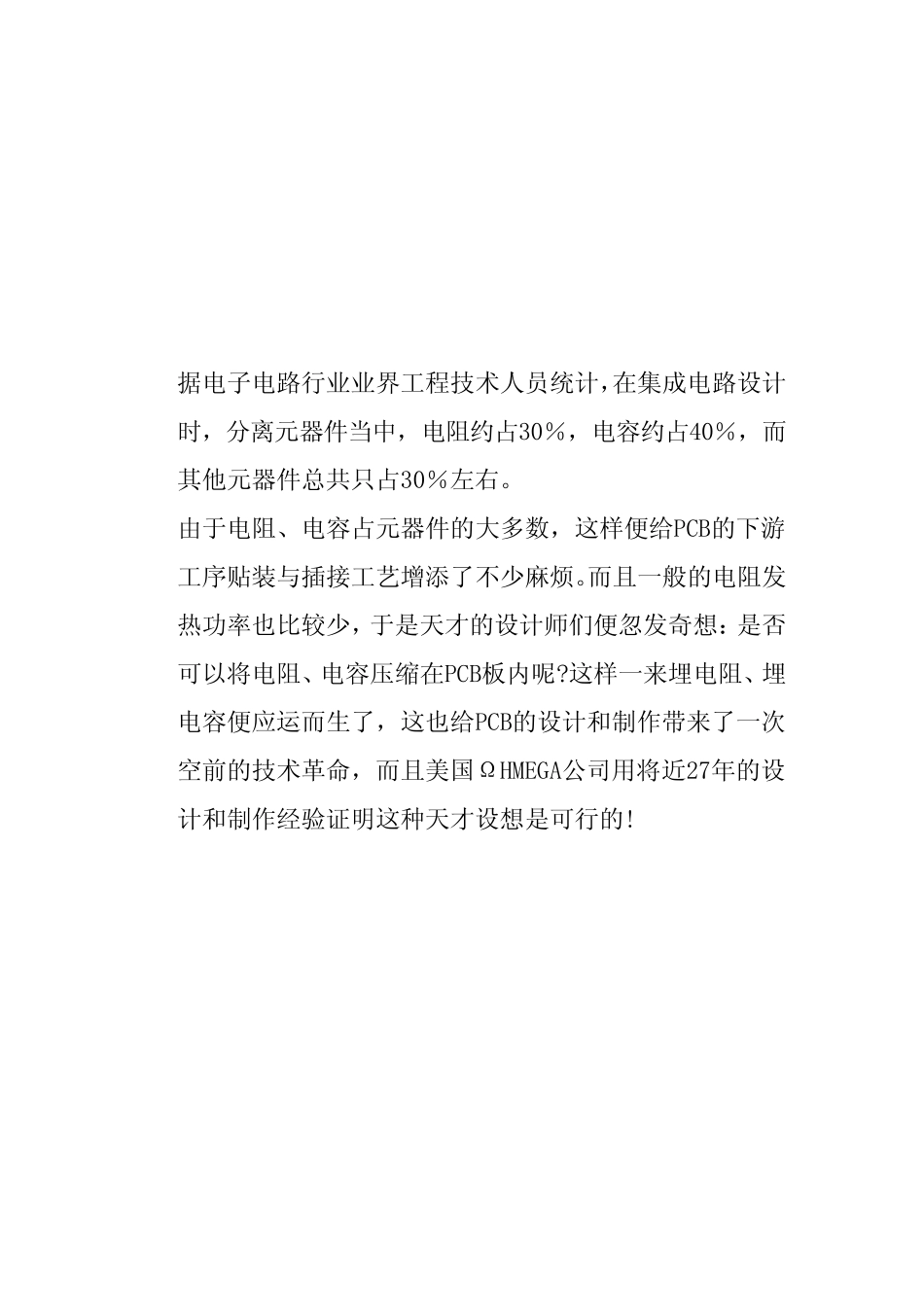

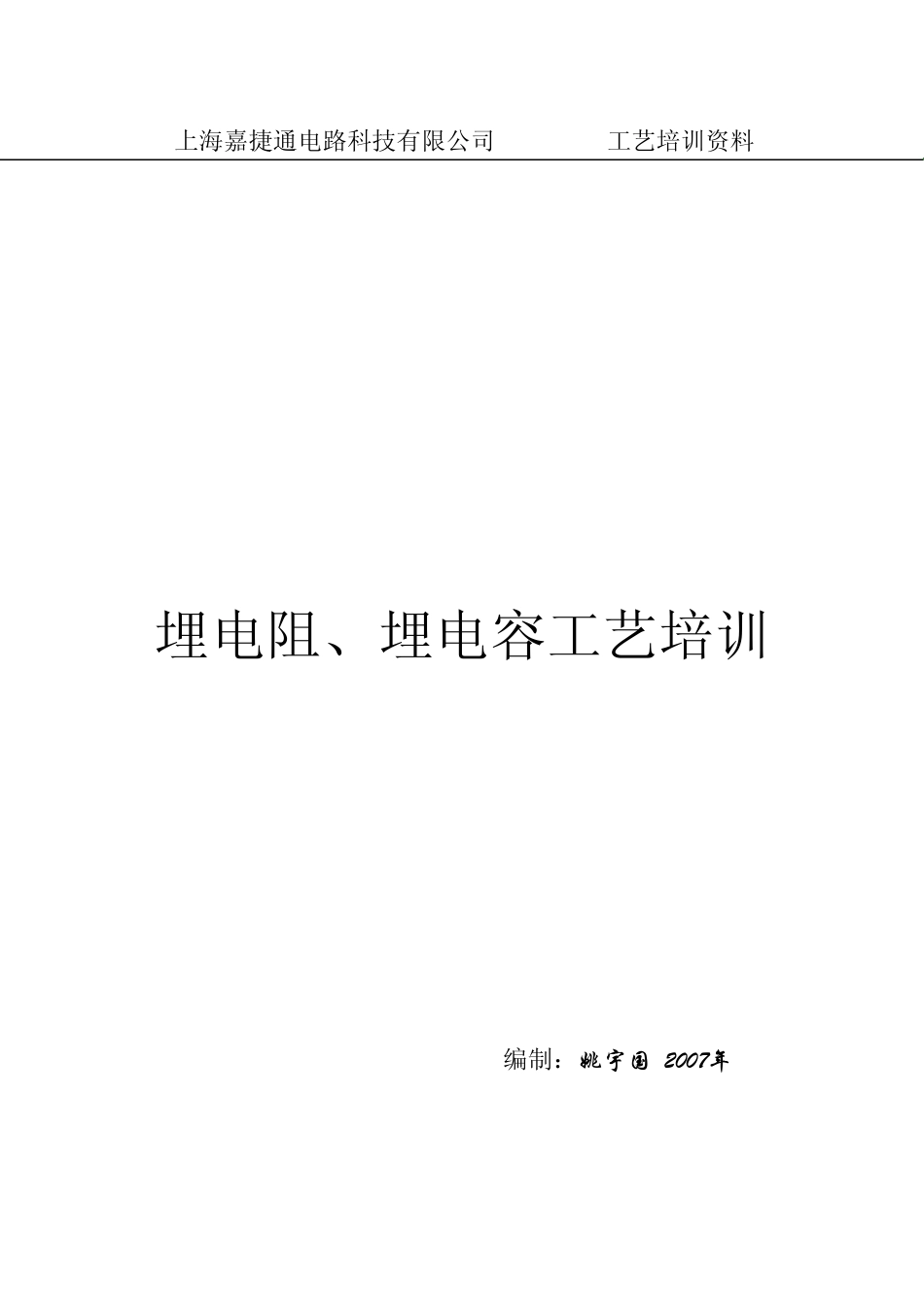

上海嘉捷通电路科技有限公司 工艺培训资料 埋电阻、埋电容工艺培训 编制：姚 宇 国 2007年 据电子电路行业业界工程技术人员统计，在集成电路设计 时，分离元器件当中，电阻约占30％，电容约占40％，而 其他元器件总共只占30％左右。 由于电阻、电容占元器件的大多数，这样便给PCB的下游 工序贴装与插接工艺增添了不少麻烦。而且一般的电阻发 热功率也比较少，于是天才的设计师们便忽发奇想：是否 可以将电阻、电容压缩在PCB板内呢?这样一来埋电阻、埋 电容便应运而生了，这也给PCB的设计和制作带来了一次 空前的技术革命，而且美国ΩHMEGA公司用将近27年的设 计和制作经验证明这种天才设想是可行的! 第 一 部 份 埋 电 阻 一 、 定 义 埋 电 阻 ： 所 谓 埋 电 阻 又 称 埋 阻 或 薄 膜 电 阻 ， 是 将 特 殊 的 电 阻 材 料 压 合 在 绝 缘 基 材 上 ， 然 后 通 过 印 刷 、 蚀 刻 等 工 艺 ， 形 成 设 计 所 需 电 阻 值 的 内 (外 )材 料 ， 然 后 压 合 在 PCB板 内 (上 )， 形 成 平 面 电 阻 层 的 一 种 技 术 . 二 、 使 用 埋 电 阻 材 料 的 优 势 埋 电 阻 之 所 以 能 取 代 分 离 电 阻 ， 主 要 得 益 于 它 具 有 以 下 五个 方 面 的 优 势 ： 1． 在 高 密 度 ／ 高 速 传 输 电 路 设 计 上 的 优 势 ； (a)提 高 线 路 的 阻 抗 匹 配 (b)缩 短 信 号 传 输 的 路 径 ， 减 少 了 寄 生 电 感 (c)消 除 了 表 面 贴 装 或 插 装 工 艺 中 产 生 的 感 抗 (d)减 少 信 号 串 扰 、 噪 声 和 电 磁 干 扰 2． 在 替 代 贴 装 电 阻 方 面 的 优 势 (a)减 少 被 动 元 器 件 ， 提 高 了 主 动 元 器件贴 装 的 密 度 (b)因为减 少 了 Via 孔 ， 所 以 提 高 了 板 面 布线 能 力 (12)因为 减 少 了 焊接点 ， 所 以 提 高 了 电 器件组装 后 的稳定 性 3． 集成 后 的 埋 电 阻 在 稳定 性方 面 存在 优 势 (a)冷热循环后 埋 电 阻 损耗很低， 大约为50PPM， 而其它 分 离电 阻 元 器件损耗为100——300ppm (b)在 110 的 条件下 存放10000 小时后 ， 电 阻 增 加 在...
