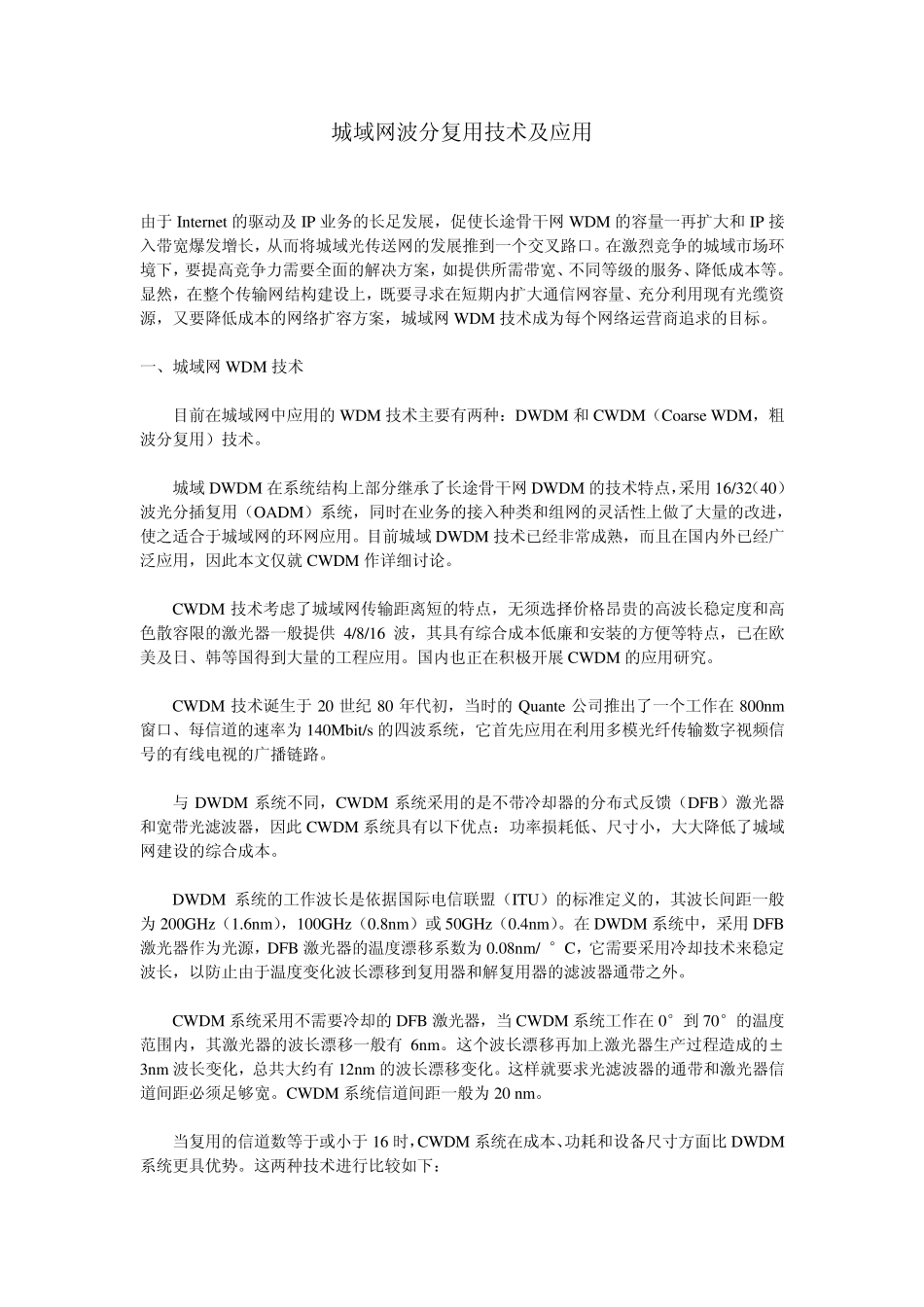

城域网波分复用技术及应用 由于 Internet 的驱动及 IP 业务的长足发展,促使长途骨干网 WDM 的容量一再扩大和 IP 接入带宽爆发增长,从而将城域光传送网的发展推到一个交叉路口。在激烈竞争的城域市场环境下,要提高竞争力需要全面的解决方案,如提供所需带宽、不同等级的服务、降低成本等。显然,在整个传输网结构建设上,既要寻求在短期内扩大通信网容量、充分利用现有光缆资源,又要降低成本的网络扩容方案,城域网 WDM 技术成为每个网络运营商追求的目标。 一、城域网 WDM 技术 目前在城域网中应用的 WDM 技术主要有两种:DWDM 和 CWDM(Coarse WDM,粗波分复用)技术。 城域 DWDM 在系统结构上部分继承了长途骨干网 DWDM 的技术特点,采用 16/32(40)波光分插复用(OADM)系统,同时在业务的接入种类和组网的灵活性上做了大量的改进,使之适合于城域网的环网应用。目前城域 DWDM 技术已经非常成熟,而且在国内外已经广泛应用,因此本文仅就CWDM 作详细讨论。 CWDM 技术考虑了城域网传输距离短的特点,无须选择价格昂贵的高波长稳定度和高色散容限的激光器一般提供 4/8/16 波,其具有综合成本低廉和安装的方便等特点,已在欧美及日、韩等国得到大量的工程应用。国内也正在积极开展 CWDM 的应用研究。 CWDM 技术诞生于 20 世纪80 年代初,当时的 Quante 公司推出了一个工作在 800nm窗口、每信道的速率为 140Mbit/s 的四波系统,它首先应用在利用多模光纤传输数字视频信号的有线电视的广播链路。 与DWDM 系统不同,CWDM 系统采用的是不带冷却器的分布式反馈(DFB)激光器和宽带光滤波器,因此CWDM 系统具有以下优点:功率损耗低、尺寸小,大大降低了城域网建设的综合成本。 DWDM 系统的工作波长是依据国际电信联盟(ITU)的标准定义的,其波长间距一般为 200GHz(1.6nm),100GHz(0.8nm)或50GHz(0.4nm)。在 DWDM 系统中,采用 DFB激光器作为光源,DFB 激光器的温度漂移系数为 0.08nm/ °C,它需要采用冷却技术来稳定波长,以防止由于温度变化波长漂移到复用器和解复用器的滤波器通带之外。 CWDM 系统采用不需要冷却的 DFB 激光器,当CWDM 系统工作在 0°到 70°的温度范围内,其激光器的波长漂移一般有 6nm。这个波长漂移再加上激光器生产过程造成的±3nm 波长变化,总共大约有 12nm 的波长漂移变化。这样就要求光滤波器的通带和激光器信道间距必须足够宽。CWDM 系...
