隐框式玻璃幕墙防雷做法VIP免费

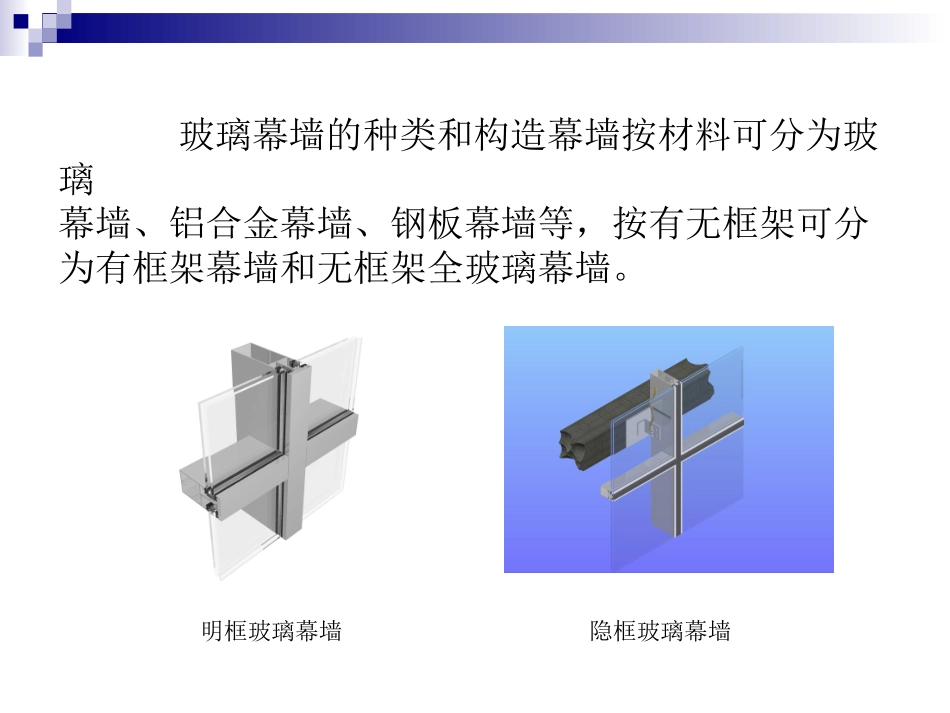

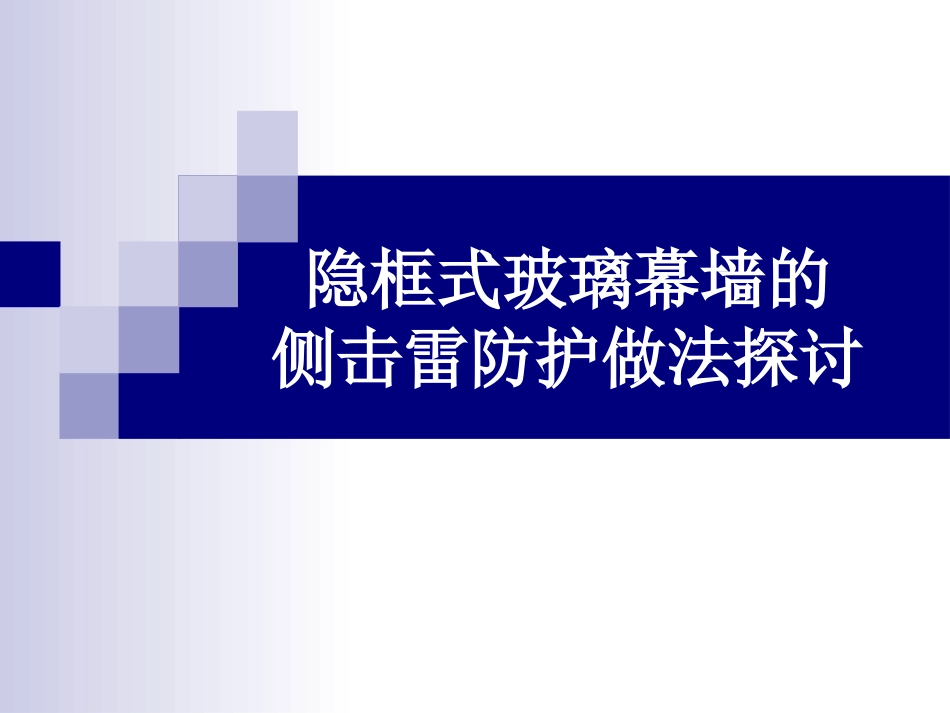

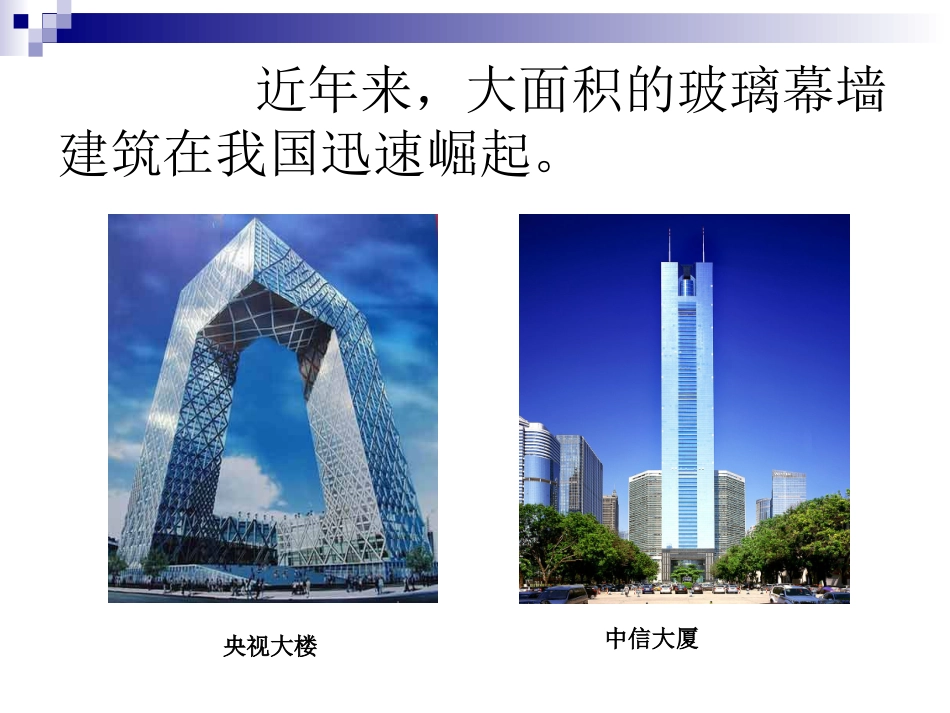

隐框式玻璃幕墙的侧击雷防护做法探讨近年来，大面积的玻璃幕墙建筑在我国迅速崛起。央视大楼中信大厦玻璃幕墙的种类和构造幕墙按材料可分为玻璃幕墙、铝合金幕墙、钢板幕墙等，按有无框架可分为有框架幕墙和无框架全玻璃幕墙。明框玻璃幕墙隐框玻璃幕墙所谓隐框式玻璃幕墙，是指幕墙的铝合金隐藏于玻璃之后，幕墙表面无铝合金框，用的是单反射浮法镀膜玻璃，整体形成一个玻璃镜面幕墙，观感性很强，但是这种幕墙对设计、施工、及材料要求较高，同时在幕墙的防雷接地方面有着更高的要求。隐框式玻璃幕墙雷电对高层建筑隐框式玻璃幕墙的危害雷电击中建筑物时，通常会产生电效应、热效应和机械力。雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。雷电灾害破坏性的特点雷电灾害破坏性的特点及表现及表现放电电压高闪电电流幅值大闪电电流变化快闪电电流坡形陡度大强大的电流炽热的高温剧变的磁场强烈的电磁辐射雷电流冲击波的破坏雷电通道的温度高达几千度至几万度，受热急剧膨胀，并以超声速度向四周扩散，其外围附近的冷空气被强烈压缩，形成“激波”。这种“激波”在空气中传播，会使其附近的建筑物、人、畜受到破坏和伤亡。这种冲击波的效果就跟炸弹爆炸时的效果一样。雷电流热效应的破坏作用强大的雷电流通过被雷击的物体时会发热。由于雷电流很大，通过的时间又短，当雷电流通过金属体时，如果金属体的截面积不够大时，可以将其熔化。与雷电通道直接接触的金属因高温而熔化的可能性很大，因为通道的温度可高达6000－10000度，甚至更高。因此在雷电流通道上遇到易燃物质，可能引起火灾。隐框式玻璃幕墙防雷措施通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。隐框式玻璃幕墙的防雷设计中，应充分利用建筑物的这些防雷装置，将幕墙竖向龙骨、横向龙骨和建筑物主体的防雷接地网接通，连成一个整体，把接闪时获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护隐框式玻璃幕墙和建筑物免遭雷电破坏的作用。侧击雷防护措施高层建筑幕玻璃墙顶部的接闪器，不能防止侧击雷的发生。而在发生侧击雷时，由于隐框玻璃幕墙的结构特殊，铝合金型材在玻璃幕墙内侧，只有利用玻璃间隙中外露的铝合金边框做为侧击雷防护装置，在45m以上的高层建筑隐框式玻璃幕墙部位，每三层设置一圈均压环，充分利用建筑物幕墙竖向龙骨、横向龙骨构成自身防雷装置，并按照10m×10m或12m×8m的网格点就近与均压环做等电位连接，构成防雷整体，并和建筑物自身的防雷体系接通。某大厦全隐框式玻璃幕墙防雷接地方案工程简介：某大厦共68层，最大高度达300米，总建筑面积约150000平方米，采用钢结构和钢筋混凝土构件的复合结构体系。该项目的外墙使用大面积全隐框式玻璃幕墙。防雷接地做法建筑结构施工阶段，在混凝土浇灌前，各钢筋之间必须构成电气连接，主要是作为接地体的桩筋、梁筋与承台的连接，选定作为引下线和均压环屏蔽网的梁、柱、板筋驳接处必须作牢固的焊接，焊接长度不得小于扁钢宽度的2倍且要求三面焊，圆钢直径的6倍且要求双面焊，使之成为可靠的电气连通。侧击雷防护做法从高度45m开始每隔三层在建筑物四周结构楼板表面敷设一根40mm×4mm镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋焊接，焊接处刷两道防锈漆，从而形成9m间隔的均压环。为使全隐框式玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用40mm×4mm镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的2倍，并三面施焊，另一端用不锈钢螺栓与竖向铝合金主龙骨压接。所有竖向主龙骨的连接处采用40mm×4mm铝合金制成的可伸缩的“欧姆弯”进行压接，连接处上下各用不锈钢螺栓进行压接。设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过40mm×4mm铝角码两端各用不锈钢螺栓进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在所有压接环节加不锈钢平垫和弹簧垫。钢结构立柱防雷连接侧面图结束语关于高层建筑全隐框式玻璃幕墙的防雷措施仍有许多细节需要总结和完善。
