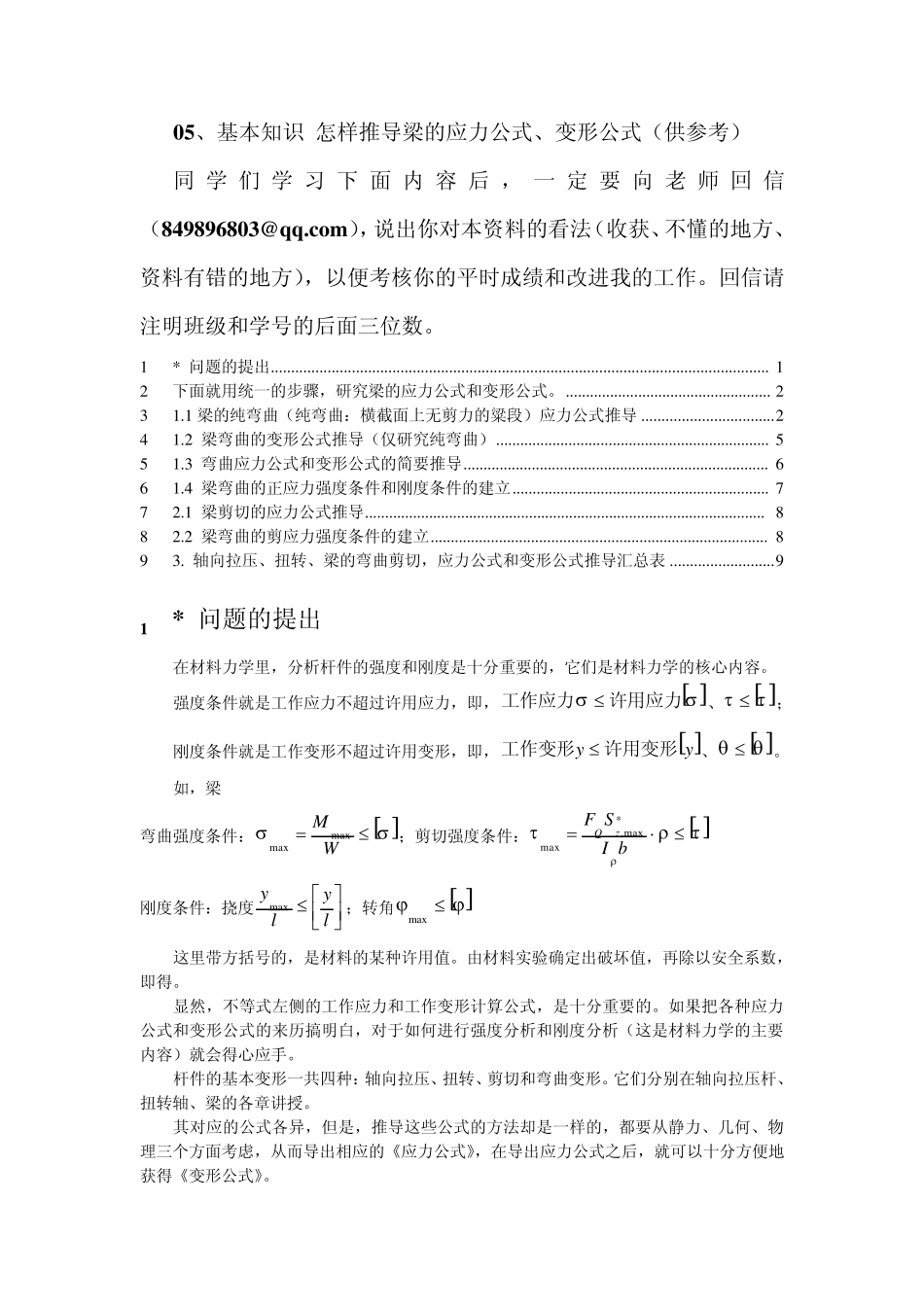

基本知识怎样推导梁的应力公式、变形公式_第1页
1/10

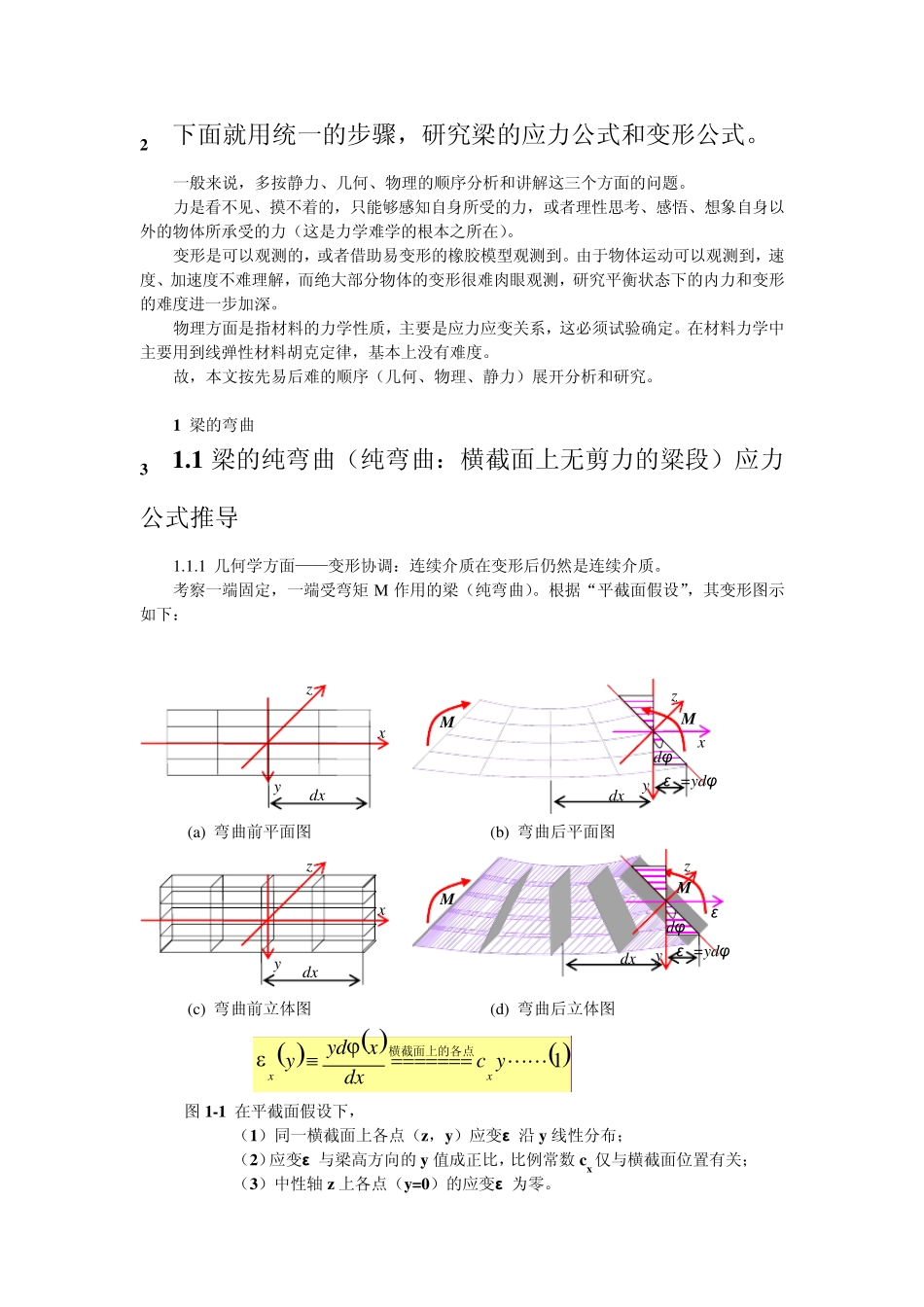

基本知识怎样推导梁的应力公式、变形公式_第2页
2/10

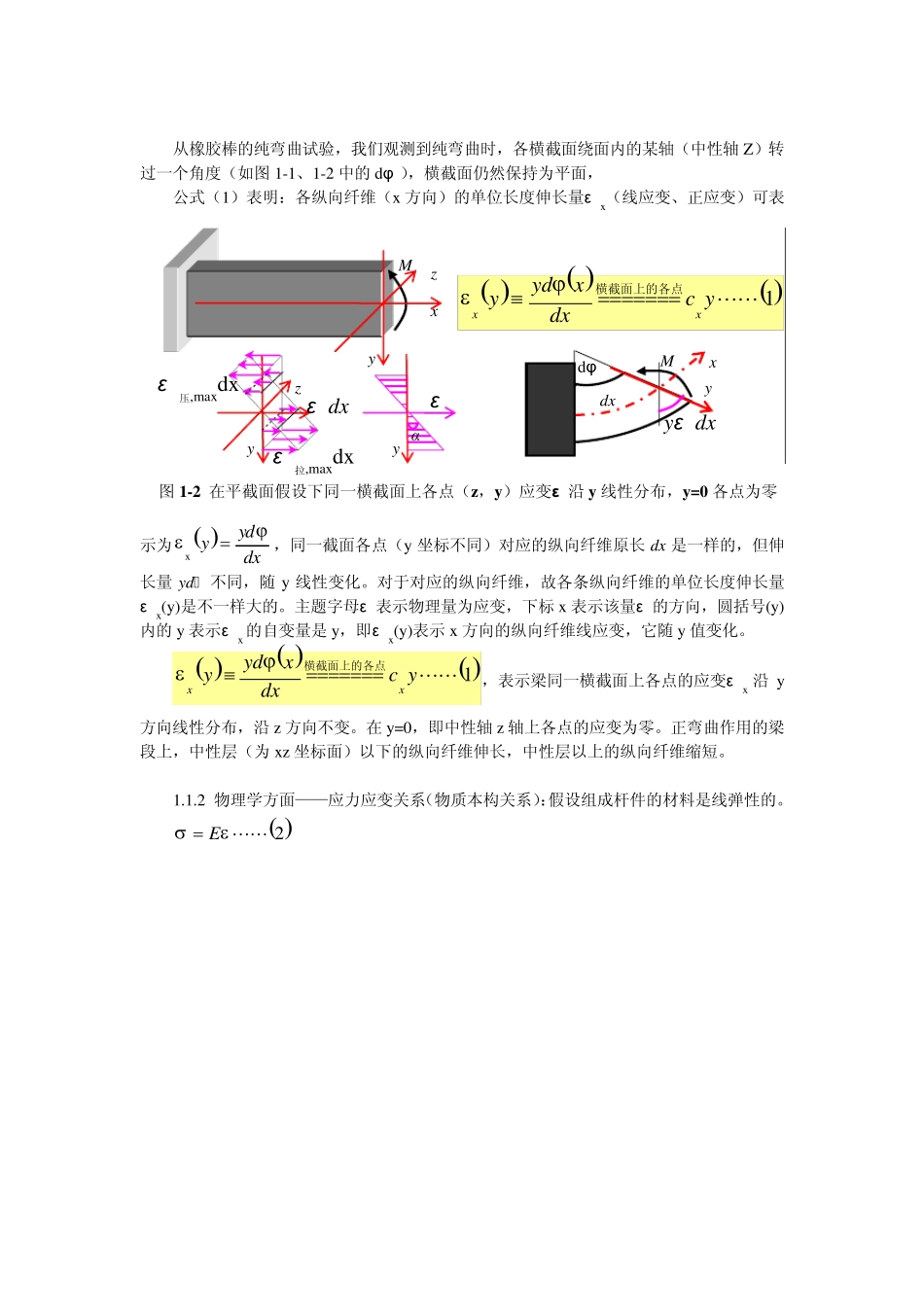

基本知识怎样推导梁的应力公式、变形公式_第3页
3/10
05、基本知识 怎样推导梁的应力公式、变形公式(供参考) 同 学 们 学 习 下 面 内 容 后 , 一 定 要 向 老 师 回 信(849896803@qq.com),说出你对本资料的看法(收获、不懂的地方、资料有错的地方),以便考核你的平时成绩和改进我的工作。回信请注明班级和学号的后面三位数。 1 * 问题的提出 ........................................................................................................................... 1 2 下面就用统一的步骤,研究梁的应力公式和变形公式。 ................................................... 2 3 1.1 梁的纯弯曲(纯弯曲:横截面上无剪力的粱段)应力公式推导 ................................. 2 4 1.2 梁弯曲的变形公式推导(仅研究纯弯曲) .................................................................... 5 5 1.3 弯曲应力公式和变形公式的简要推导 ............................................................................ 6 6 1.4 梁弯曲的正应力强度条件和刚度条件的建立 ................................................................ 7 7 2.1 梁剪切的应力公式推导 .................................................................................................... 8 8 2.2 梁弯曲的剪应力强度条件的建立 .................................................................................... 8 9 3. 轴向拉压、扭转、梁的弯曲剪切,应力公式和变形公式推导汇总表 .......................... 9 1 * 问题的提出 在材料力学里,分析杆件的强度和刚度是十分重要的,它们是材料力学的核心内容。 强度条件就是工作应力不超过许用应力,即, 许用应力工作应力、  ; 刚度条件就是工作变形不超过许用变形,即, yy许用变形工作变形 、  。 如,梁 弯曲强度条件: WMmaxmax;剪切强度条件: bISFzQ*max,max 刚度条件:挠度lylymax;转角 max 这里带方括号的,是材料的某种许用值。由材料实验确定出破坏值,再除以安全系数,即得。 显然,不等式左侧的工作应力和工作变形计算公式,是十分重要的。如果把各种应力公式和变形公式的来历搞明白,对于如何进行强度分析和刚度分...
