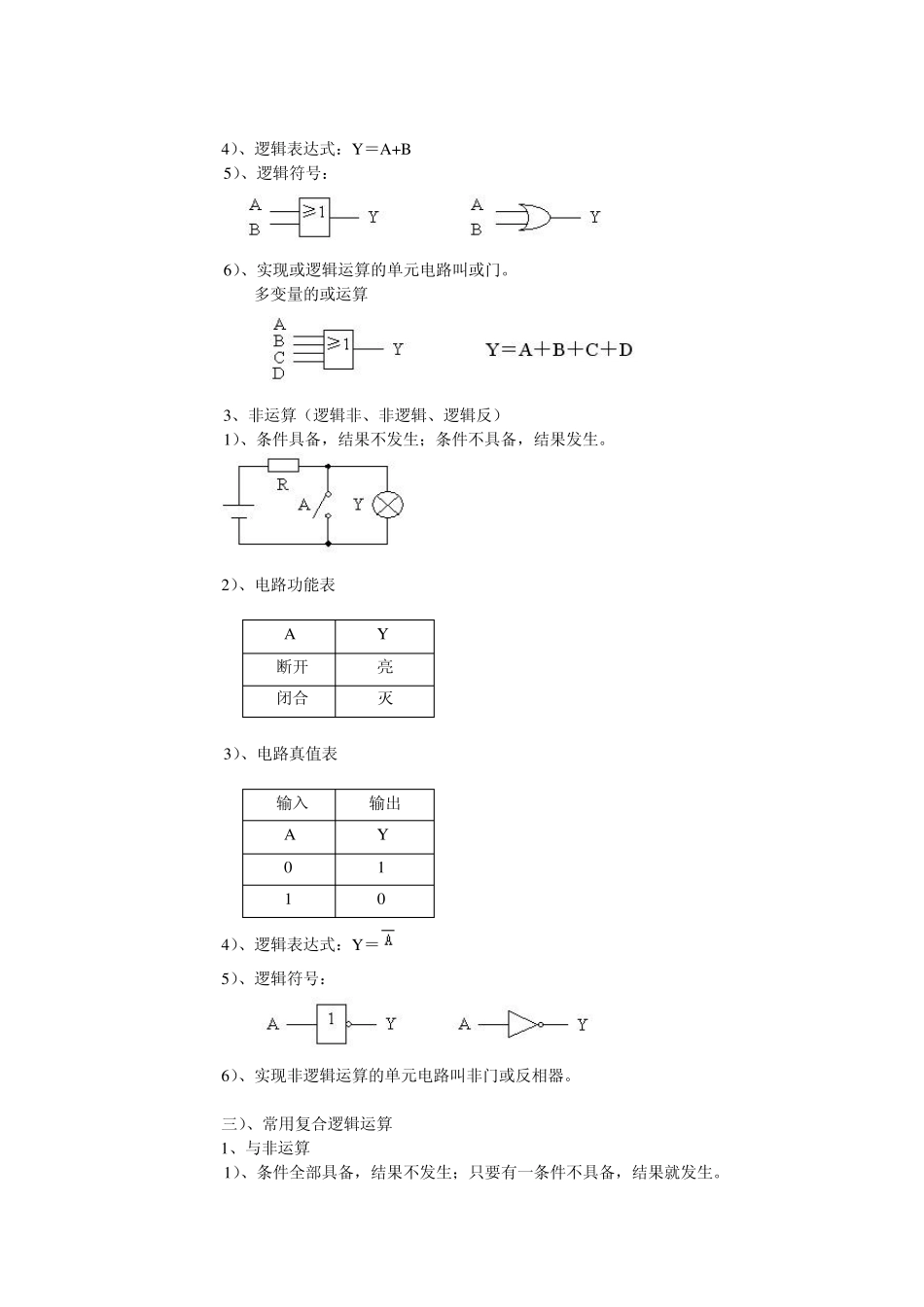

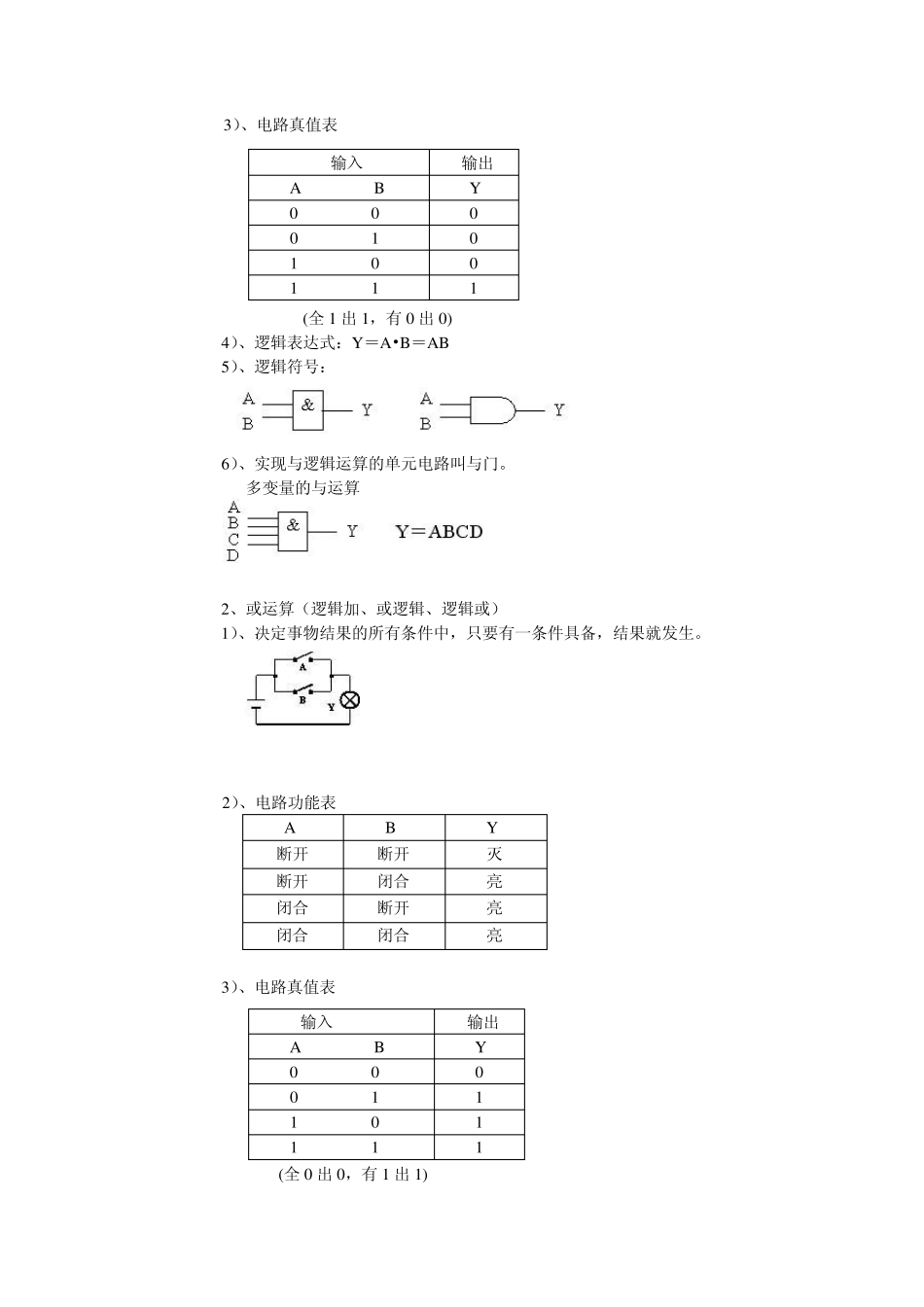

基本逻辑运算 教学要求：1、深刻理解逻辑代数、逻辑变量、逻辑函数、逻辑关系的基本概念 2、熟练掌握与运算、或运算、非运算三种基本逻辑运算的概念及其表达方式。 3、掌握与非、或非、异或、同或及与或非等复合逻辑运算的概念及其表达方式。 教学重点：1、理解与、或、非、与非、或非、异或六种逻辑运算的概念 2、掌握与、或、非、与非、或非、异或六种逻辑运算的函数表达式、真值表、逻辑符号的表示。 教学难点：1、逻辑关系、逻辑变量、逻辑函数三个基本概念 2、与非、或非、异或、同或及与或非等复合逻辑运算的概念 课时分配：2～3学时 教学过程： 一、逻辑代数 1、逻辑代数：按一定逻辑规律进行运算的代数（也称开关代数或布尔代数）。参与逻辑运算的变量叫逻辑变量，用字母 A，B……表示。每个变量的取值非 0 即 1。 0、1 不表示数的大小，而是代表两种不同的逻辑状态。亮与灭、黑与白、高电平与低电平等。 2、逻辑代数与普通代数区别： 逻辑代数的逻辑变量、逻辑函数的取值只有“0”和“1”（逻辑零、逻辑壹）， 普通代数则是普通的数学代数，满足数学代数中的加减乘除。 二、基本逻辑函数及运算 一）、基本逻辑：与逻辑、或逻辑、非逻辑 基本运算：与运算、或运算、非运算 二）、基本逻辑运算 1、与运算（逻辑乘、与逻辑、逻辑与） 1）、当决定事物结果的全部条件同时具备时，结果才发生。 2）、开关闭合为条件，灯亮为结果。 以 A、B 表示开关：1 表示开关闭合，0 表示开关断开； Y 表示灯： 1 表示灯亮，0 表示灯不亮 电路功能表 A B Y 断开 断开 灭 断开 闭合 灭 闭合 断开 灭 闭合 闭合 亮 3）、电路真值表 (全1 出1，有0 出0) 4）、逻辑表达式：Y＝A•B＝AB 5）、逻辑符 号 ： 6）、实 现 与 逻辑运 算 的 单 元 电路叫 与 门 。 多 变 量 的 与 运 算 2、或 运 算 （ 逻辑加 、或 逻辑、逻辑或 ） 1）、决 定 事 物 结 果 的 所 有条 件 中 ，只 要 有一 条 件 具 备 ，结 果 就 发 生 。 2）、电路功 能 表 A B Y 断 开 断 开 灭 断 开 闭 合 亮 闭 合 断 开 亮 闭 合 闭 合 亮 3）、电路真值表 (全0 出0，有1 出1) 输 入 输 出 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 输 入 输 出 A B Y 0 0 0 0 1 1 1 0 1 1 1 1 4）、逻辑表达式：Y＝A+B 5）...
