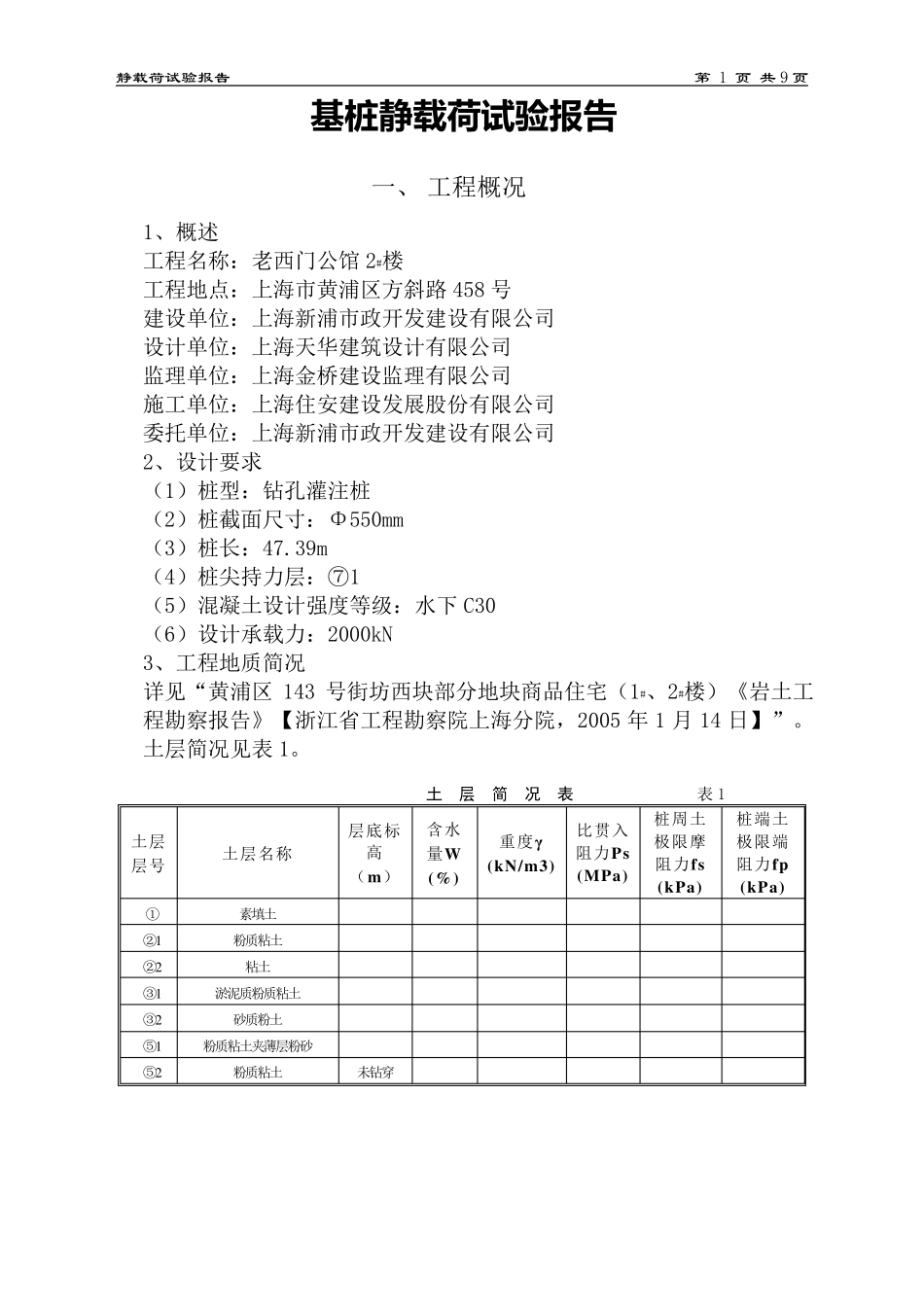

静载荷试验报告 第 1 页 共9 页 基 桩 静 载 荷 试 验 报 告 一、 工程概况 1、概述 工程名称：老西门公馆2#楼 工程地点：上海市黄浦区方斜路458 号 建设单位：上海新浦市政开发建设有限公司 设计单位：上海天华建筑设计有限公司 监理单位：上海金桥建设监理有限公司 施工单位：上海住安建设发展股份有限公司 委托单位：上海新浦市政开发建设有限公司 2、设计要求 （1）桩型：钻孔灌注桩 （2）桩截面尺寸：Φ550mm （3）桩长：47.39m （4）桩尖持力层：⑦1 （5）混凝土设计强度等级：水下 C30 （6）设计承载力：2000kN 3、工程地质简况 详见“黄浦区143 号街坊西块部分地块商品住宅（1#、2#楼）《岩土工程勘察报告》【浙江省工程勘察院上海分院，2005 年 1 月 14 日】”。土层简况见表 1。 土 层 简 况 表 表 1 土层 层号 土层名称 层底标高 （m） 含水 量W (%) 重度γ (kN/m3) 比贯入 阻力Ps (MPa) 桩周土 极限摩 阻力fs (kPa) 桩端土 极限端 阻力fp (kPa) ① 素填土 ②1 粉质粘土 ②2 粘土 ③1 淤泥质粉质粘土 ③2 砂质粉土 ⑤1 粉质粘土夹薄层粉砂 ⑤2 粉质粘土 未钻穿 静载荷试验报告 第 2 页 共9 页 4、桩基施工简况：本次抽检桩的成桩资料详见表2。 试 桩 的 施 工 简 况 表2 桩号 截面尺寸 (mm) 桩长 (m) 桩端 持力层 桩身 砼强度 成桩日期 充盈系数 10 Φ550 47.39 ⑦1 水下C30 2006.8.29 ----- 29 Φ550 47.39 ⑦1 水下C30 2006.8.29 ----- 二、 现场检测 1、检测目的 根据有关规范及设计要求，通过对工程桩的静载荷试验，判定基桩极限承载力。 2、检测依据：《建筑基桩检测技术规程》（DGJ 08―218―2003）。 3、检测设备： （1）反力装置：采用锚桩横梁反力装置，示意图见图1。 （2）荷载装置：试验荷载由两台3200kN油压千斤顶通过一台电动液压油泵施加于试桩桩顶。荷载大小由并联于千斤顶油路的0.4级精密压力表测读。 （3）量测系统：试桩桩顶沉降量采用4只量程为50mm、精度为0.01mm的百分表测读。 4只百分表对称安置在桩侧2个正交直径方向上，安置百分表的沉降测定平面在桩顶以下300mm。 图 1 单桩竖向静载试验设备安装示意图 锚桩 锚桩 试桩 千斤顶 基准梁 基准桩 钢梁 百分表 地表 垫块 拉杆 主筋 垫块 静载荷试验报告 第 3 页 共9 页 固定和支撑百分表的磁性表...
