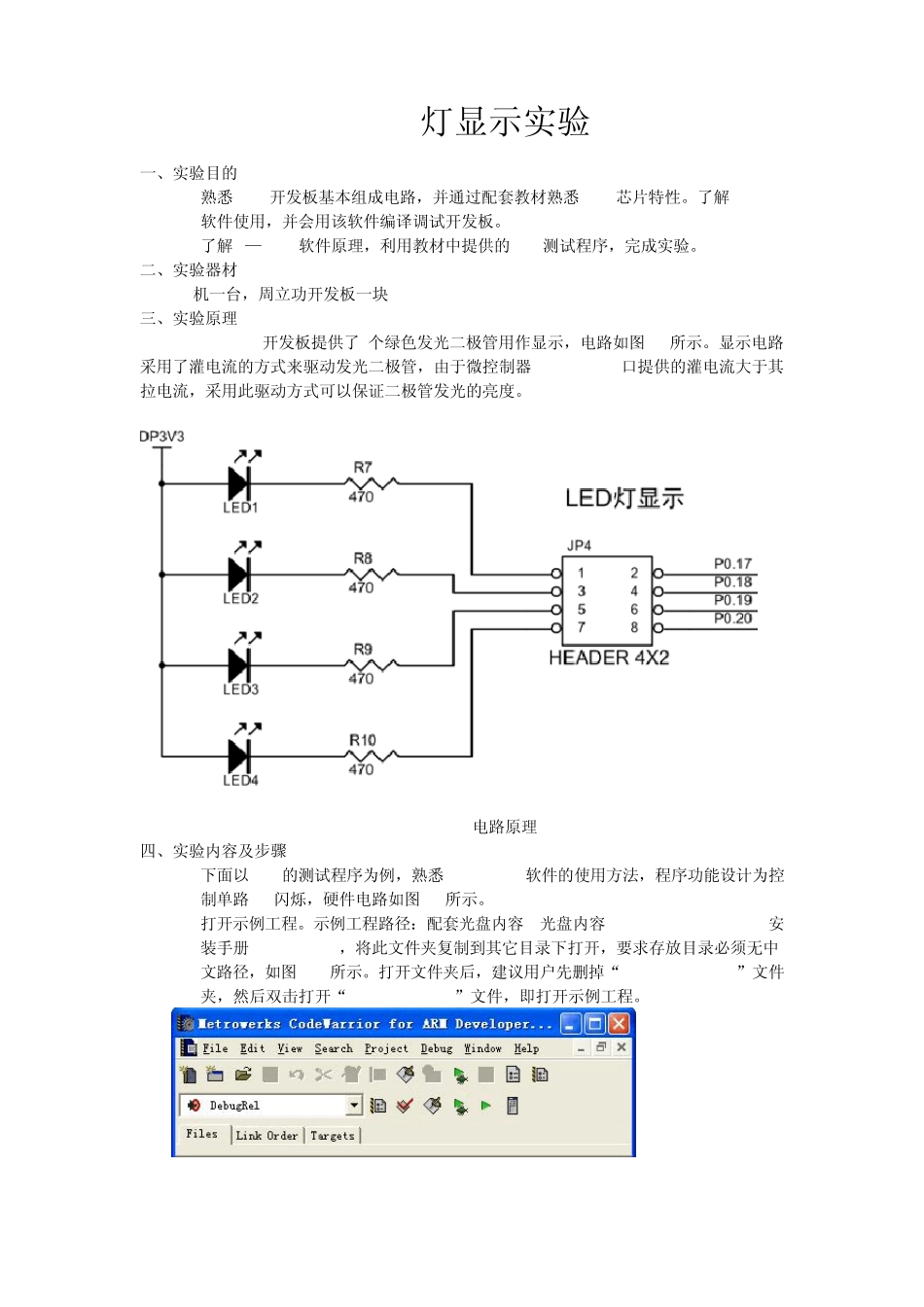

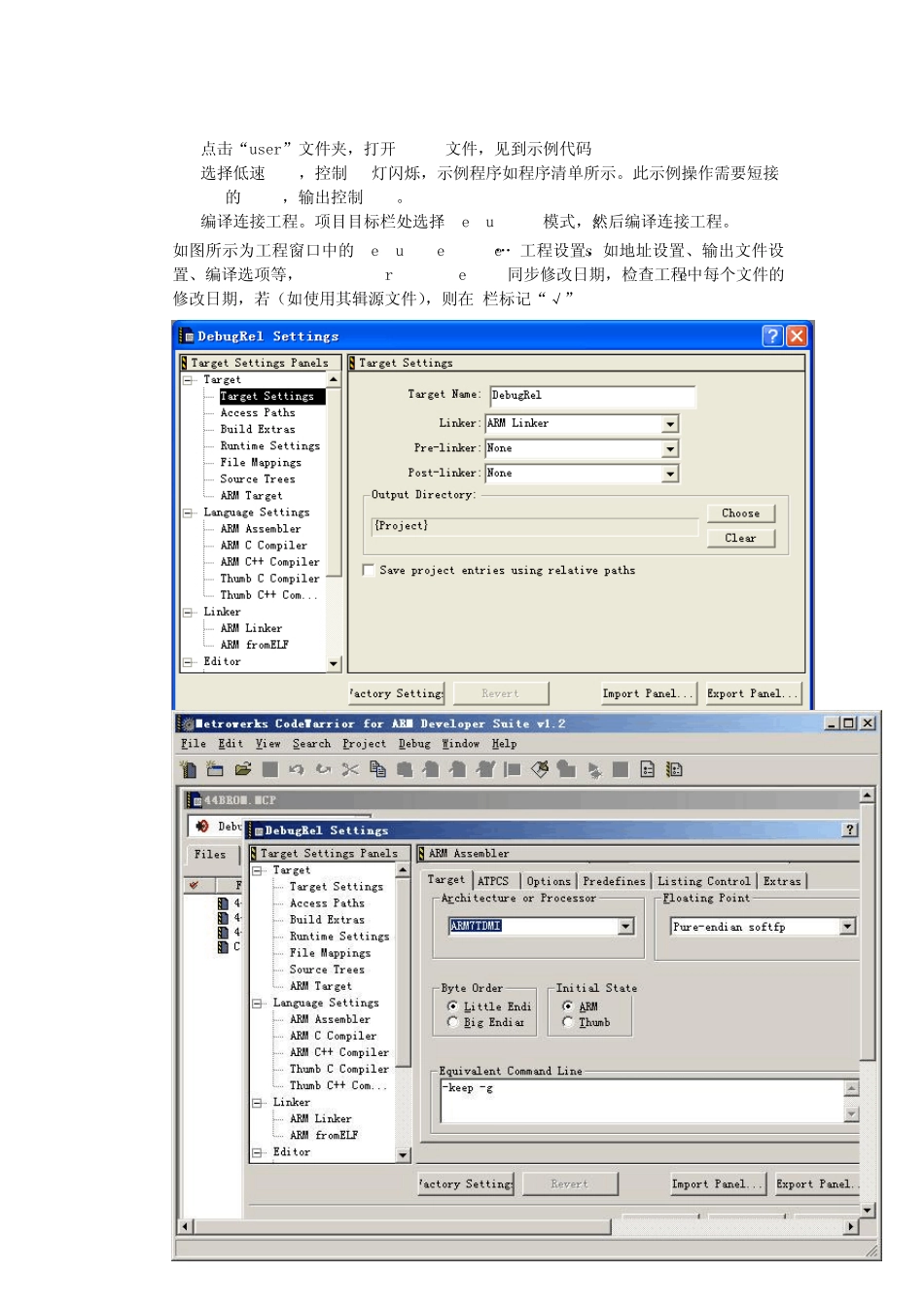

中 南 大 学 嵌入式系统实验（一） LED 灯显示实验 学 院：********* 专业班级：》》》》》》》》》 姓 名：******** 学 号：《《《《《《《《 LED灯显示实验 一、实验目的 1. 熟悉arm开发板基本组成电路，并通过配套教材熟悉arm芯片特性。了解ADS1.2软件使用，并会用该软件编译调试开发板。 2. 了解H—JTAG软件原理，利用教材中提供的LED测试程序，完成实验。 二、实验器材 PC机一台，周立功开发板一块 三、实验原理 EasyARM2103开发板提供了4个绿色发光二极管用作显示，电路如图1.1所示。显示电路采用了灌电流的方式来驱动发光二极管，由于微控制器LPC2103 I/O口提供的灌电流大于其拉电流，采用此驱动方式可以保证二极管发光的亮度。 1.1 Led电路原理 四、实验内容及步骤 1. 下面以GPIO的测试程序为例，熟悉EasyJTAG-H软件的使用方法，程序功能设计为控制单路LED闪烁，硬件电路如图1.1所示。 2. 打开示例工程。示例工程路径：配套光盘内容->光盘内容v1.00->3.EasyARM2103安装手册->GPIO Test，将此文件夹复制到其它目录下打开，要求存放目录必须无中文路径，如图5.13所示。打开文件夹后，建议用户先删掉“GPIO_Test_Data”文件夹，然后双击打开“GPIO Test.mcp”文件，即打开示例工程。 3. 点击“user”文件夹，打开main.c文件，见到示例代码 4. 选择低速GPIO，控制LED灯闪烁，示例程序如程序清单所示。此示例操作需要短接JP4的P0.17，输出控制LED1。 5. 编译连接工程。项目目标栏处选择DebugInFlash模式，然后编译连接工程。 如图所示为工程窗口中的DebugRel Settings„ 工程设置，如地址设置、输出文件设置、编译选项等，Synchronize Modificatinte同步修改日期，检查工程中每个文件的修改日期，若（如使用其辑源文件），则在h栏标记“√” Linker 生 成 的 Image 一 般 包 括 三 个 区 域 ： 代 码 段 、 数 据 段 和 BSS 段 。 需 要 通 过 Linker 设 置 这 三 个 段 的 基 址 。 通 常 BSS 段 是 紧 接 着 数 据 段 （ RW） 之 后 ， 因 此 只 要 设 置 代 码 段 （ RO） 和 数 据 段 （ RW） 的 基 址 就 可 以 了 。 根 据 芯 片 资 料 中 提 供 的 器 件 映 射 地 址 来 填 写 。 6. 仿 真 调 试 。 将 计 算 机 并 口 与 EasyJTAG-H仿 真 器 相 连 ， 然 后 ...
