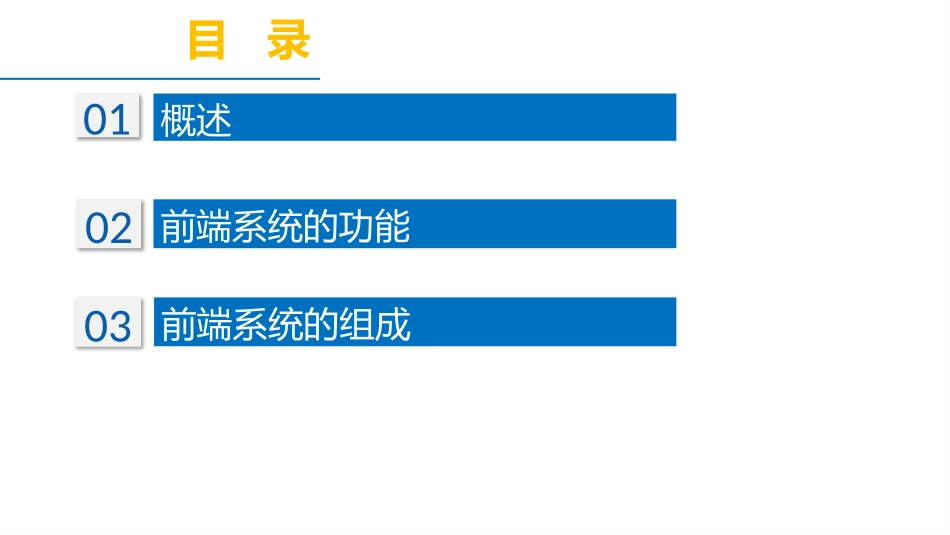

《广电网络工程综合实训》课程有线电视系统前端系统目录概述01前端系统的组成0203前端系统的功能1.概述前端系统是指信号源与有线电视传输系统之间的设备组成的系统1.概述前端是有线电视系统的核心，是各种信号源采集信号的处理中心，也是传输信号的第一个加工环节1.概述有线电视有多种形式，其主要区别就在前端系统的构成上，它对天线接收的广播电视，卫星电视和微波中继电视信号或自办节目设备送来的电视信号进行必要的处理，然后把全部信号经混合网络送到干线传输分配系统。2.前端系统的功能把经光纤传输来的光信号转换为某一频道的电视信号将天线接收的电视信号通过变换器变换成某一频道的电视信号；将天线接收的各频道电视信号分别放大到一定电平将各频道的电视信号调整至电平大致相等的合适值，经混合器混合在一起将卫星接收天线接收的电视信号转换为某一频道的电视信号把自办节目调制为某一频道的电视信号把接收的微波信号转换为某一频道的电视信号将混合后的多频道电视信号经分配器分为多路，用于输出到传输干线和监视器把接收的微波信号转换为某一频道的电视信号3.前端系统的组成有线电视前端有各种类型:同频直接传输前端频道变换前端邻频传输前端等目前广泛应用的主要是邻频传输前端3.前端系统的组成3.1同频直接传输前端录像机V混合器U混合器U/V混合器调制器功分器调制器调制器带通滤波器天线放大器卫星接收天线卫星接收机卫星接收机3.前端系统的组成3.2频道变换前端录像机V混合器调制器带通滤波器天线放大器频道变换器频道变换器频道变换器3.前端系统的组成3.3邻频传输前端录像机混合器调制器功分器邻频调制器邻频调制器卫星接收天线卫星接收机卫星接收机功分器邻频调制器邻频调制器卫星接收天线卫星接收机卫星接收机解调器邻频调制器天线放大器导频信号发生器自办节目3.前端系统的组成前端系统设备主要有邻频调制器、解调器、频率变换器、导频信号发生器、混合器、前端放大器等。3.前端系统的组成调制器是前端电视机房的主要设备之一，用于将视频、音频信号调制成电视射频信号。有线电视系统中通常采用邻频电视调制器，可以获得较好的相邻频道的隔离效果【邻频调制器】3.前端系统的组成【解调器】解调器是一种从调制产生的振荡或波中恢复原调制信号的设备，它将射频信号变为视频信号和音频信号。3.前端系统的组成【前端放大器】前端放大器主要有天线放大器、频道放大器、多波段放大器、宽带放大器等多种。3.前端系统的组成【频率变换器】频率变换器主要是为了改善信号传输质量或为了传输的目的而进行频道变换的。而信号处理器则是一种带中频处理功能的、可满足邻频使用要求的特殊频道变换器3.前端系统的组成【导频信号发生器】导频信号发生器用于产生干线传输系统提供实现自动增益控制（AGC）和自动斜率控制器（ASC）作用的基准信号。实际中常用调制器取代导频信号发生器，从而提高设备利用率。3.前端系统的组成【混合器】混合器用于将两个频道或两个以上频道的信号混合成一路，也称为频道混合器。它的电路通常由这两个或几个频道的带通滤波电路组成小结•本节课主要给大家介绍了有线电视前端的组成及各种设备，针对不同的有线电视系统需要选择不同的前端系统及其设备•后面还会进一步介绍前端设备的各种使用方法，敬请期待谢谢
