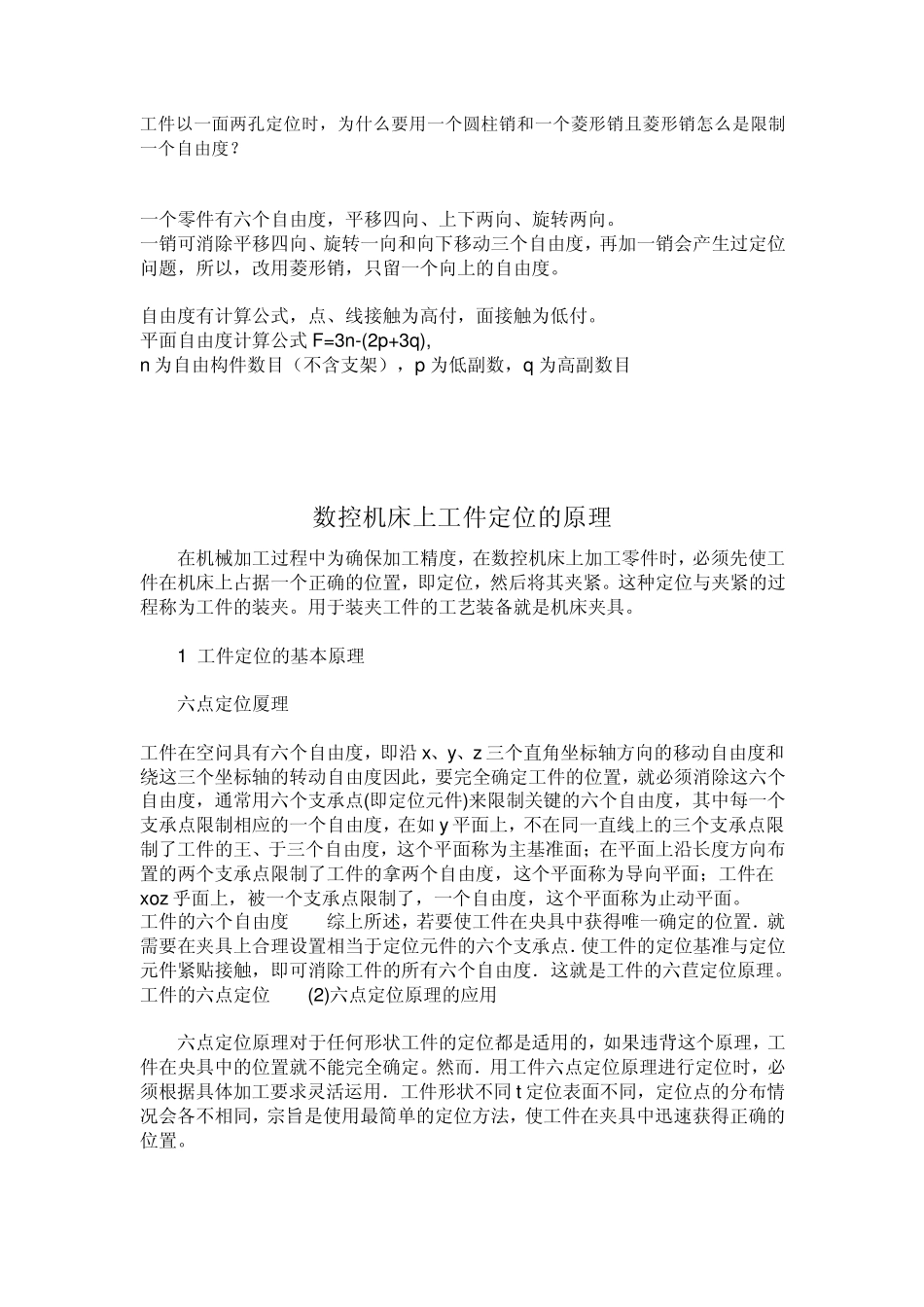

工件以一面两孔定位时，为什么要用一个圆柱销和一个菱形销且菱形销怎么是限制一个自由度？ 一个零件有六个自由度，平移四向、上下两向、旋转两向。 一销可消除平移四向、旋转一向和向下移动三个自由度，再加一销会产生过定位问题，所以，改用菱形销，只留一个向上的自由度。 自由度有计算公式，点、线接触为高付，面接触为低付。 平面自由度计算公式 F=3n-(2p+3q), n 为自由构件数目（不含支架），p 为低副数，q 为高副数目 数控机床上工件定位的原理 在机械加工过程中为确保加工精度，在数控机床上加工零件时，必须先使工件在机床上占据一个正确的位置，即定位，然后将其夹紧。这种定位与夹紧的过程称为工件的装夹。用于装夹工件的工艺装备就是机床夹具。 1 工件定位的基本原理 六点定位厦理 工件在空问具有六个自由度，即沿 x 、y 、z 三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度因此，要完全确定工件的位置，就必须消除这六个自由度，通常用六个支承点(即定位元件)来限制关键的六个自由度，其中每一个支承点限制相应的一个自由度，在如 y 平面上，不在同一直线上的三个支承点限制了工件的王、于三个自由度，这个平面称为主基准面；在平面上沿长度方向布置的两个支承点限制了工件的拿两个自由度，这个平面称为导向平面；工件在x oz 乎面上，被一个支承点限制了，一个自由度，这个平面称为止动平面。 工件的六个自由度 综上所述，若要使工件在央具中获得唯一确定的位置．就需要在夹具上合理设置相当于定位元件的六个支承点．使工件的定位基准与定位元件紧贴接触，即可消除工件的所有六个自由度．这就是工件的六苣定位原理。 工件的六点定位 (2)六点定位原理的应用 六点定位原理对于任何形状工件的定位都是适用的，如果违背这个原理，工件在央具中的位置就不能完全确定。然而．用工件六点定位原理进行定位时，必须根据具体加工要求灵活运用．工件形状不同 t 定位表面不同，定位点的分布情况会各不相同，宗旨是使用最简单的定位方法，使工件在夹具中迅速获得正确的位置。 工件应限自由度的确定 ①完全定位。工件的六个自由度全部被夹具中的定位元件所限制，而在夹具中占有完全确定的唯一位置，称为完全定位。 ②不完全定位。根据工件加工表面的不同加工要求．定位支承点的数目可以少于六个。有些自由度对加工要求有影响，有些自由度对加工要求无影响，只要确定与加工要求有关的支承点，就可以用...
