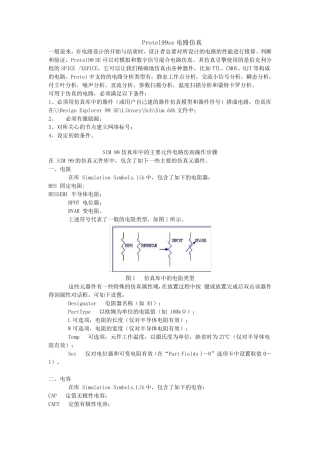

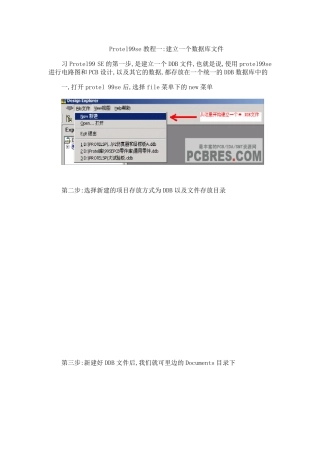

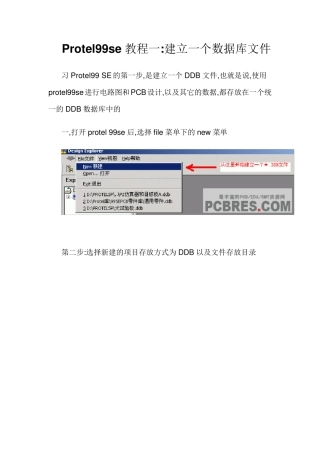

Protel99se 教程一:建立一个数据库文件 习 Protel99 SE 的第一步,是建立一个 DDB 文件,也就是说,使用 Protel99se进行电路图和 PCB...

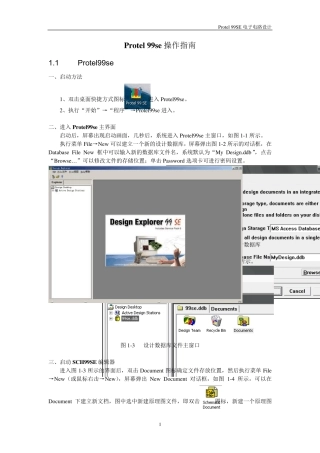

Protel 99SE 电子电路设计 1 Protel 99se 操作指南 1.1 启动 Protel99se 一、启动方法 1、双击桌面快捷方式图标 ，进入Protel9...

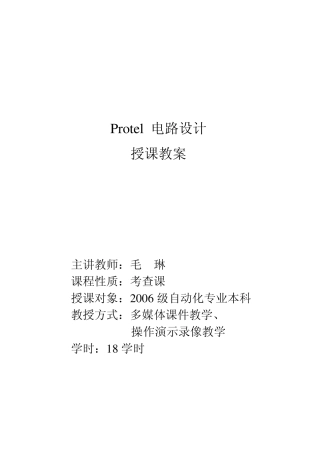

Protel 电路设计 授课教案 主讲教师：毛 琳 课程性质：考查课 授课对象：2006 级自动化专业本科 教授方式：多媒体课件教学、 操作...
Protel99 SE 拼板的详细图解 很多网友跟我沟通，提到我上次博文中的Protel99se 中做拼板图解过于简略，应大家的有求，重新修改了操作图...

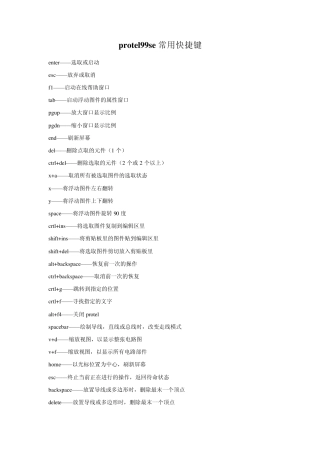

Protel99se 常用快捷键 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgu p——...

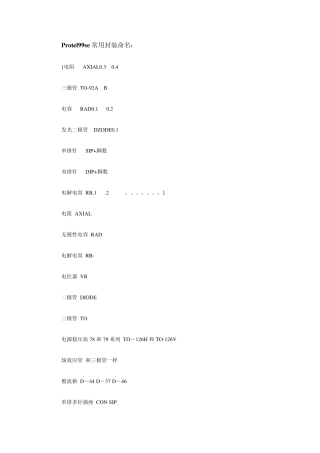

Protel99se 常用封装命名： {电阻 AXIAL0.3 0.4 三极管 TO-92A B 电容 RAD0.1 0.2 发光二极管 DZODE0.1 单排针 SIP+脚数 双...

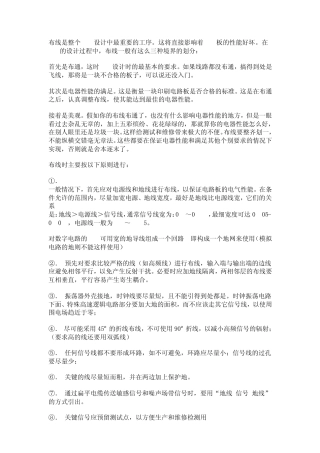

布 线 是 整 个 PCB设 计 中 最 重 要 的 工 序 。 这 将 直 接 影 响 着 PCB板 的 性 能 好 坏 。 在PCB的...

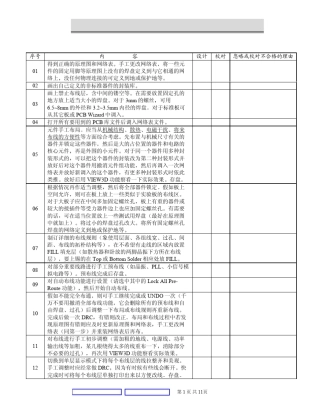

Protel99se布线的基本流程中文教程

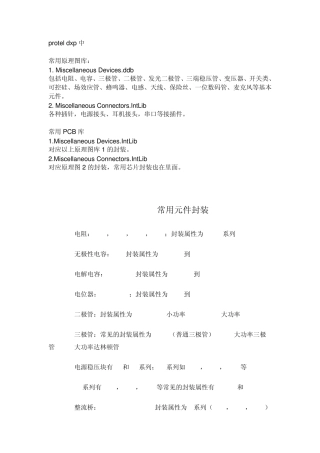

protel dxp 中 常用原理图库： 1. Miscellaneous Devices.ddb 包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、...

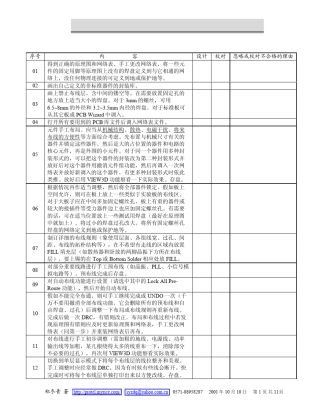

Protel99se布线流程(超详细)

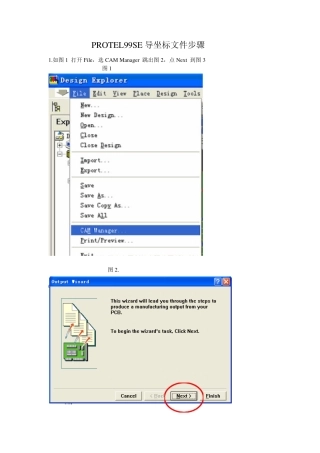

Protel99se 导坐标文件步骤 1.如图1 打开File，选 CAM Manager 跳出图2，点 Nex t 到图3 图1 图2. 图3 图4 选中这项，后点 ...

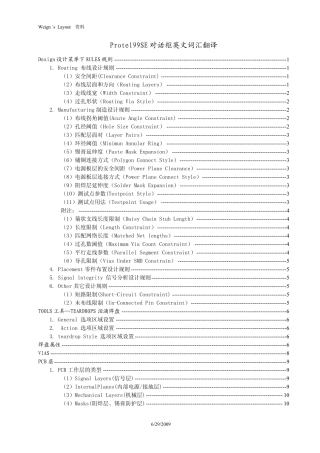

Weign `s Layout资料 Protel99se 对话框英文词汇翻译 Design 设计菜单下 RULES 规则 ------------------------------------------...

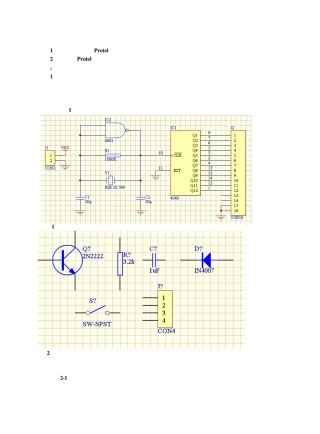

一：实习目的 1、了解并掌握用 Protel 软件绘制简单电路图和电路板图。 2、掌握用 Protel 软件设计元件库和封装库。 二: 实习内容...
首先我们把下载的Protel99sejfksy 3 解压出来。（软件群里有下载） 打开文件夹 进入 Protel99se 这个文件夹，找到 SerialNo，Setu ...
Protel99se 如何生成gerber 文件 3 推荐 1、Protel99se 打开要生成gerber 的 pcb 设计文档，在 file->CAM Manager 然后出现 O...

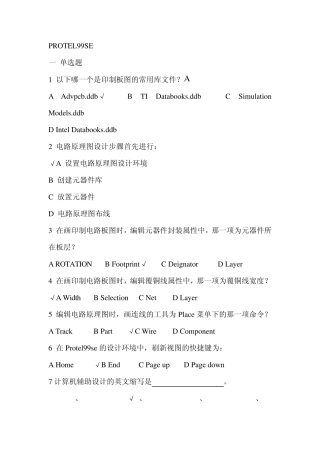

Protel99se 一 单选题 1 以下哪一个是印制板图的常用库文件？A A Advpcb.ddb√ B TI Databooks.ddb C Simulation Models.ddb ...
Protel99se 四层板设计及内电层分割入门 本教程将详细的讲解Protel 99SE 的四层板的设计过程，以及在其中的内电层分割的用法。 事先声...
1、MyDesign 下的三项设定权限：如密码、读写、删除、新建等！2、“向下箭头”的 Customize(定制)下三项可对操作菜单进行设置；preferenc...
网上收集,现在网络上Protel99se 很多是不彻底的汉化,我们初学者很难一下子就上手.所以到网上收集了一下. Design 设计菜单下 RULES 规...
前言 （本文适合零基础者学习Protel99se，本文来自网络，有兴趣的可以搜网页版的，那个版本更直观易学） 很多网友渴望自己设计电路原理图...
