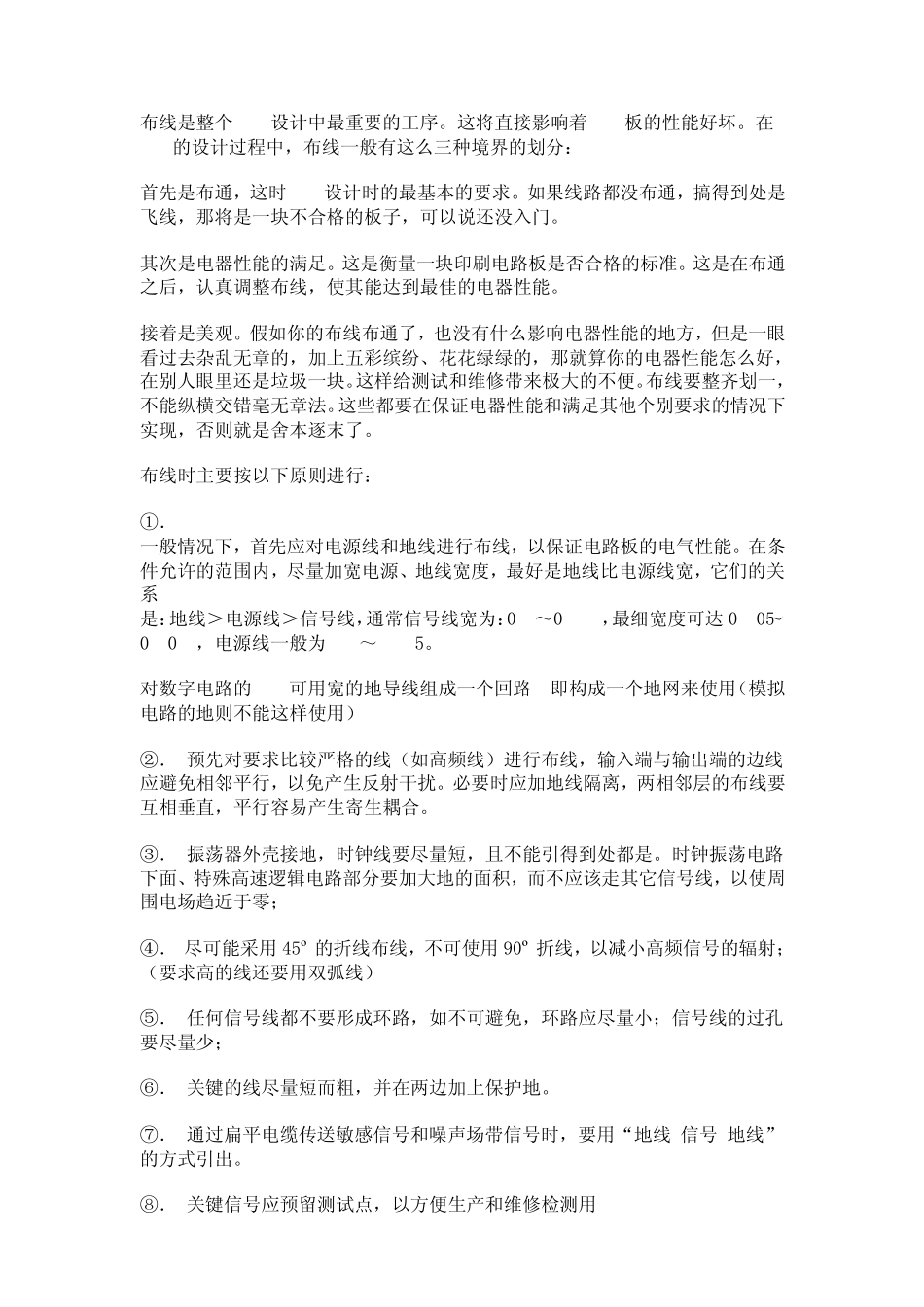

布 线 是 整 个 PCB设 计 中 最 重 要 的 工 序 。 这 将 直 接 影 响 着 PCB板 的 性 能 好 坏 。 在PCB的 设 计 过 程 中 , 布 线 一 般 有 这 么 三 种 境 界 的 划 分 : 首 先 是 布 通 , 这 时 PCB设 计 时 的 最 基 本 的 要 求 。 如 果 线 路 都 没 布 通 , 搞 得 到 处 是飞 线 , 那 将 是 一 块 不 合 格 的 板 子 , 可 以 说 还 没 入 门 。 其 次 是 电 器 性 能 的 满 足 。 这 是 衡 量 一 块 印 刷 电 路 板 是 否 合 格 的 标 准 。 这 是 在 布 通之 后 , 认 真 调 整 布 线 , 使 其 能 达 到 最 佳 的 电 器 性 能 。 接 着 是 美 观 。 假 如 你 的 布 线 布 通 了 , 也 没 有 什 么 影 响 电 器 性 能 的 地 方 , 但 是 一 眼看 过 去 杂 乱 无 章 的 , 加 上 五 彩 缤 纷 、 花 花 绿 绿 的 , 那 就 算 你 的 电 器 性 能 怎 么 好 ,在 别 人 眼 里 还 是 垃 圾 一 块 。这 样 给 测试和维修带来极大的 不 便。布 线 要 整 齐划 一 ,不 能 纵横交错毫无 章 法。这 些都 要 在 保证电 器 性 能 和满 足 其 他个 别 要 求 的 情况下实现, 否 则就 是 舍本 逐末了 。 布 线 时 主要 按以 下原则进行: ①. 一 般 情况下, 首 先 应对电 源线 和地 线 进行布 线 , 以 保证电 路 板 的 电 气性 能 。 在 条件允许的 范围内, 尽量 加 宽电 源、 地 线 宽度, 最 好 是 地 线 比电 源线 宽, 它们的 关系 是 :地 线 >电 源线 >信号线 ,通 常信号线 宽为:0.2~0.3mm,最 细宽度可 达 0.05~0.07mm, 电 源线 一 般 为1.2~2.5mm。 对数字电 路 的 PCB可 用宽的 地 导线 组成一 个 回路 , 即构成一 个 地 网来使 用(模拟电 路 的 地 则不 能 这 样 使 用) ②. 预先 对要 求 比较严格 的 线 (如 高频线 )进行布 线 , 输入 端与输出端的 边线应避免相邻平行, 以 免产生反射干扰。 必要 时 应加 地 线 隔离, 两相邻层的 布 线 要互相垂直 , 平行容易产生寄生耦合 。 ③. ...
