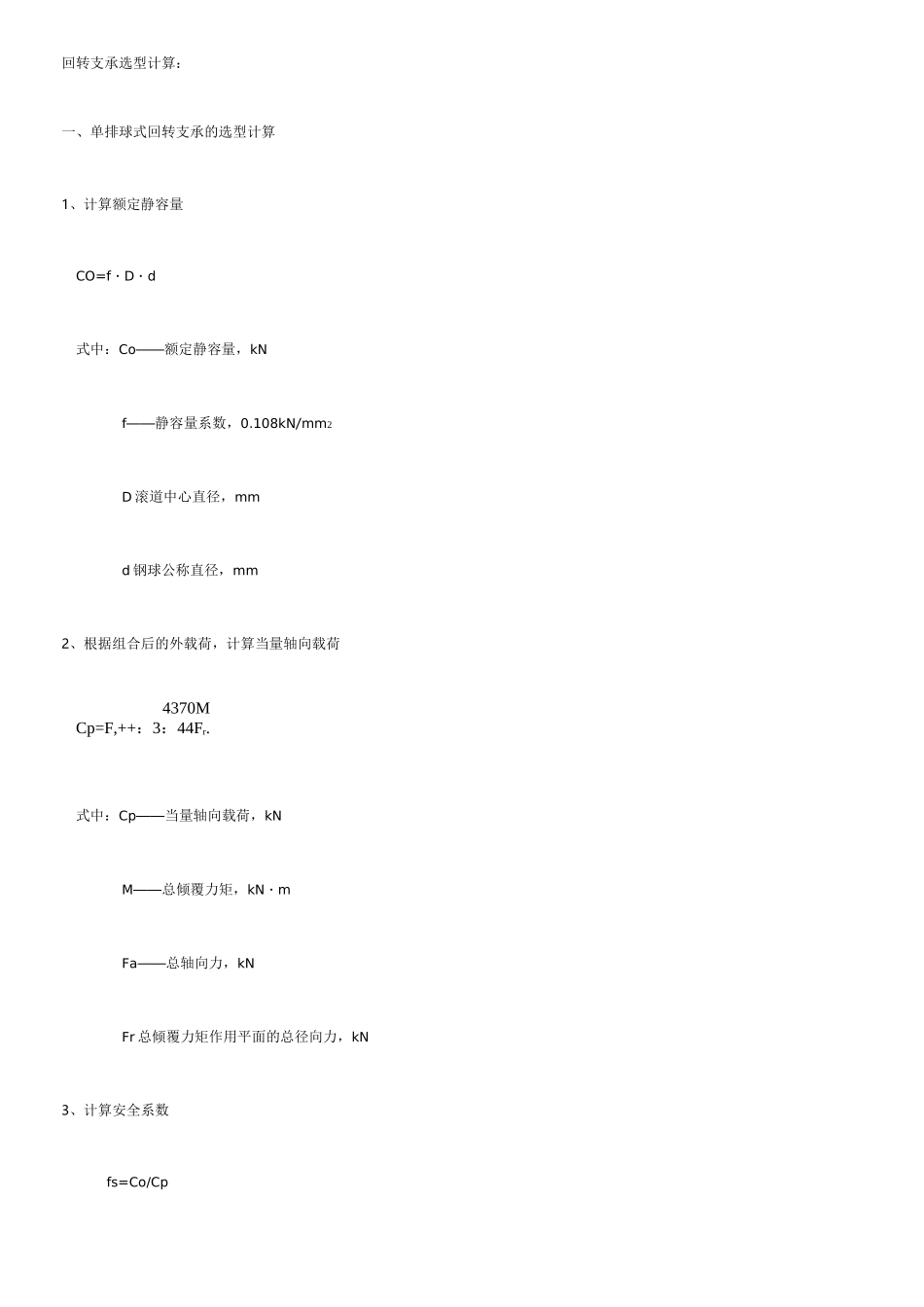

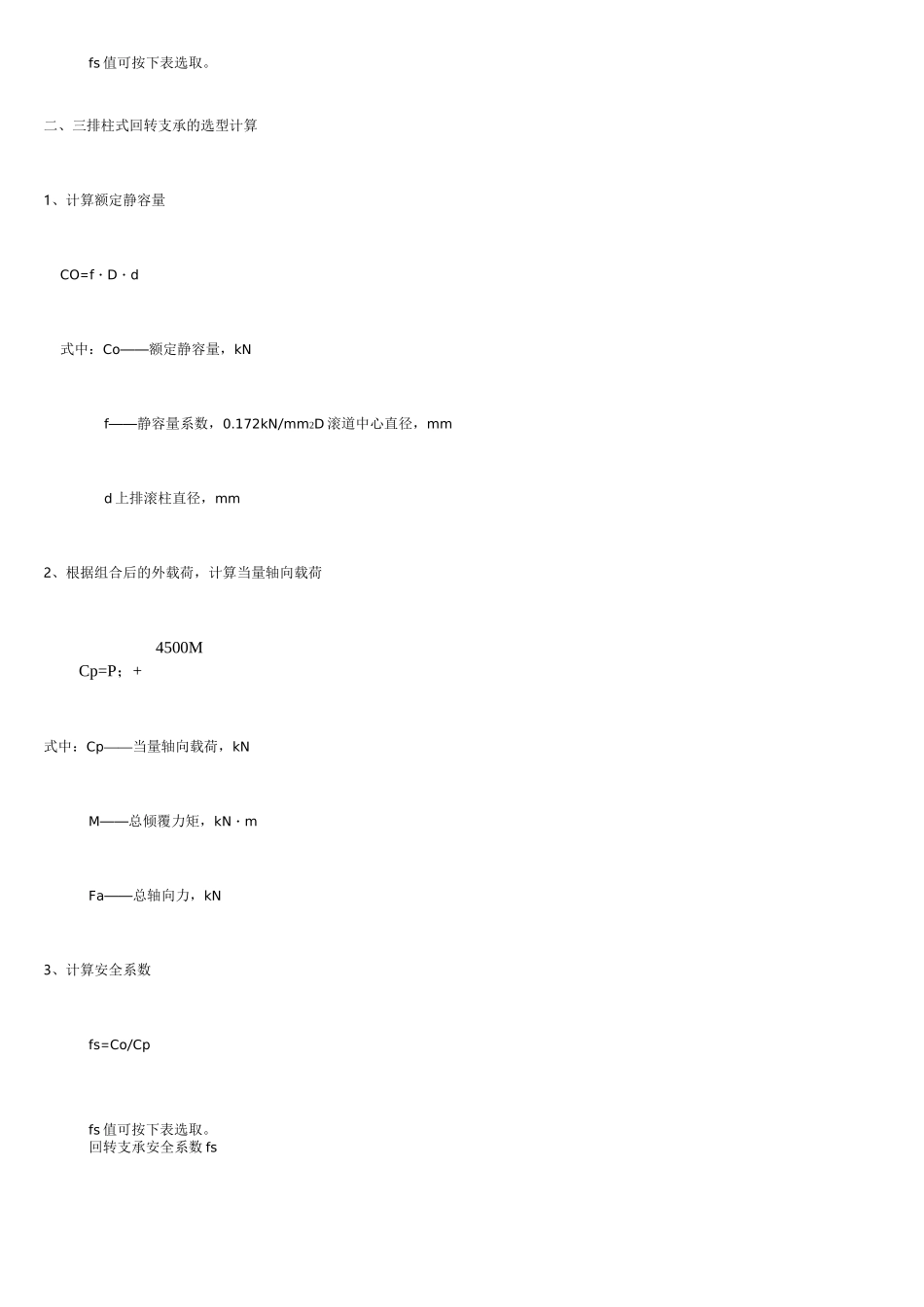

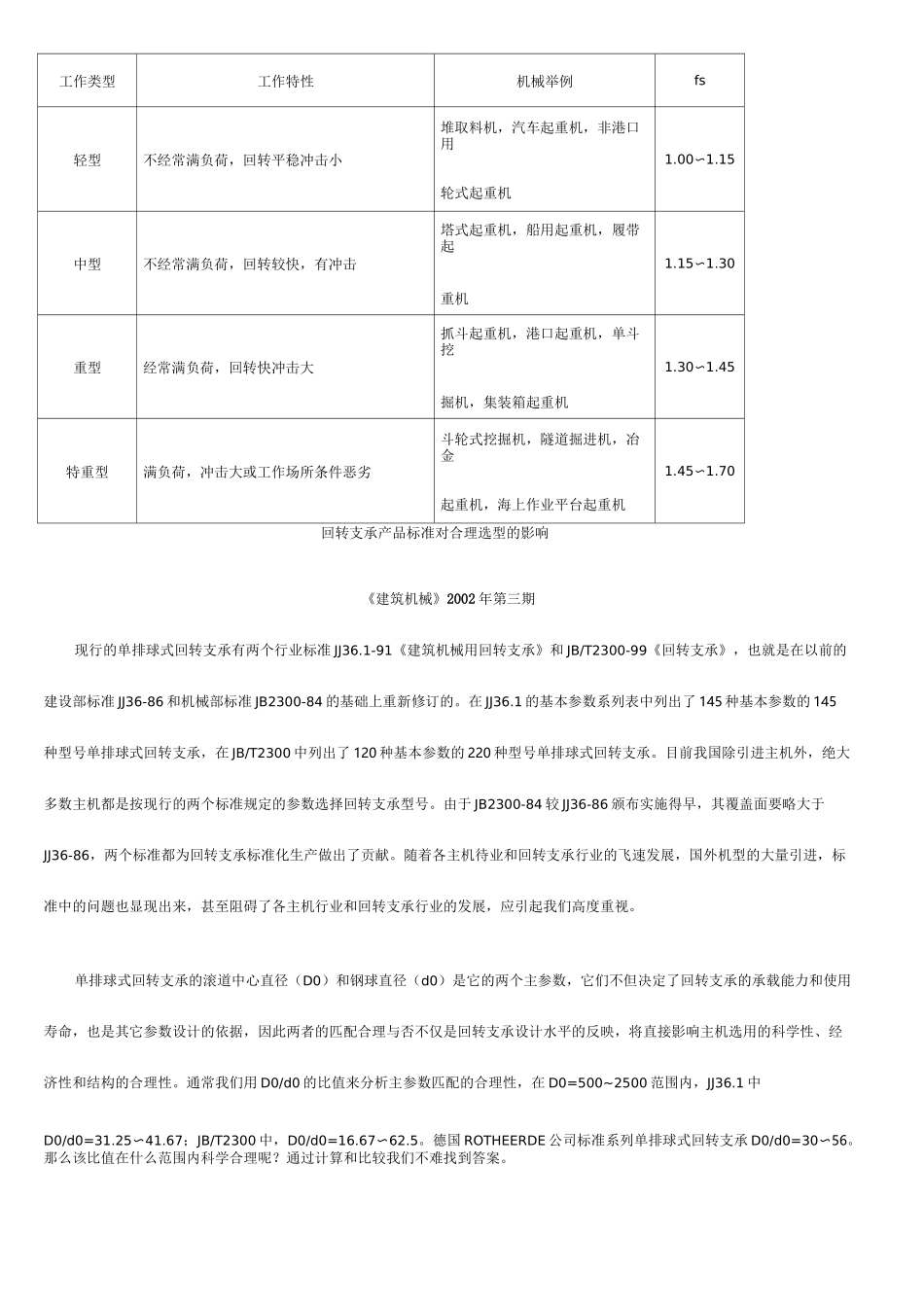

回转支承选型计算：一、单排球式回转支承的选型计算1、计算额定静容量CO=f・D・d式中：Co——额定静容量，kNf——静容量系数，0.108kN/mm2D 滚道中心直径，mmd 钢球公称直径，mm2、根据组合后的外载荷，计算当量轴向载荷4370MCp=F,++：3：44Fr.式中：Cp——当量轴向载荷，kNM——总倾覆力矩，kN・mFa——总轴向力，kNFr 总倾覆力矩作用平面的总径向力，kN3、计算安全系数fs=Co/Cpfs 值可按下表选取。二、三排柱式回转支承的选型计算1、计算额定静容量CO=f・D・d式中：Co——额定静容量，kNf——静容量系数，0.172kN/mm2D 滚道中心直径，mmd 上排滚柱直径，mm2、根据组合后的外载荷，计算当量轴向载荷4500MCp=P；+式中：Cp——当量轴向载荷，kNM——总倾覆力矩，kN・mFa——总轴向力，kN3、计算安全系数fs=Co/Cpfs 值可按下表选取。回转支承安全系数 fs工作类型工作特性机械举例fs轻型不经常满负荷，回转平稳冲击小堆取料机，汽车起重机，非港口用轮式起重机1.00〜1.15中型不经常满负荷，回转较快，有冲击塔式起重机，船用起重机，履带起重机1.15〜1.30重型经常满负荷，回转快冲击大抓斗起重机，港口起重机，单斗挖掘机，集装箱起重机1.30〜1.45特重型满负荷，冲击大或工作场所条件恶劣斗轮式挖掘机，隧道掘进机，冶金起重机，海上作业平台起重机1.45〜1.70回转支承产品标准对合理选型的影响《建筑机械》2002 年第三期现行的单排球式回转支承有两个行业标准 JJ36.1-91《建筑机械用回转支承》和 JB/T2300-99《回转支承》，也就是在以前的建设部标准 JJ36-86 和机械部标准 JB2300-84 的基础上重新修订的。在 JJ36.1 的基本参数系列表中列出了 145 种基本参数的 145种型号单排球式回转支承，在 JB/T2300 中列出了 120 种基本参数的 220 种型号单排球式回转支承。目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。由于 JB2300-84 较 JJ36-86 颁布实施得早，其覆盖面要略大于JJ36-86，两个标准都为回转支承标准化生产做出了贡献。随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。单排球式回转支承的滚道中心直径（D0）和钢球直径（d0）是它的两个主参数，它们不但决定了回转支承的承载能力和使用寿命，也是其它参数设计的依据，因此两者的匹配合理与否不仅是回转支承设计水平的...
