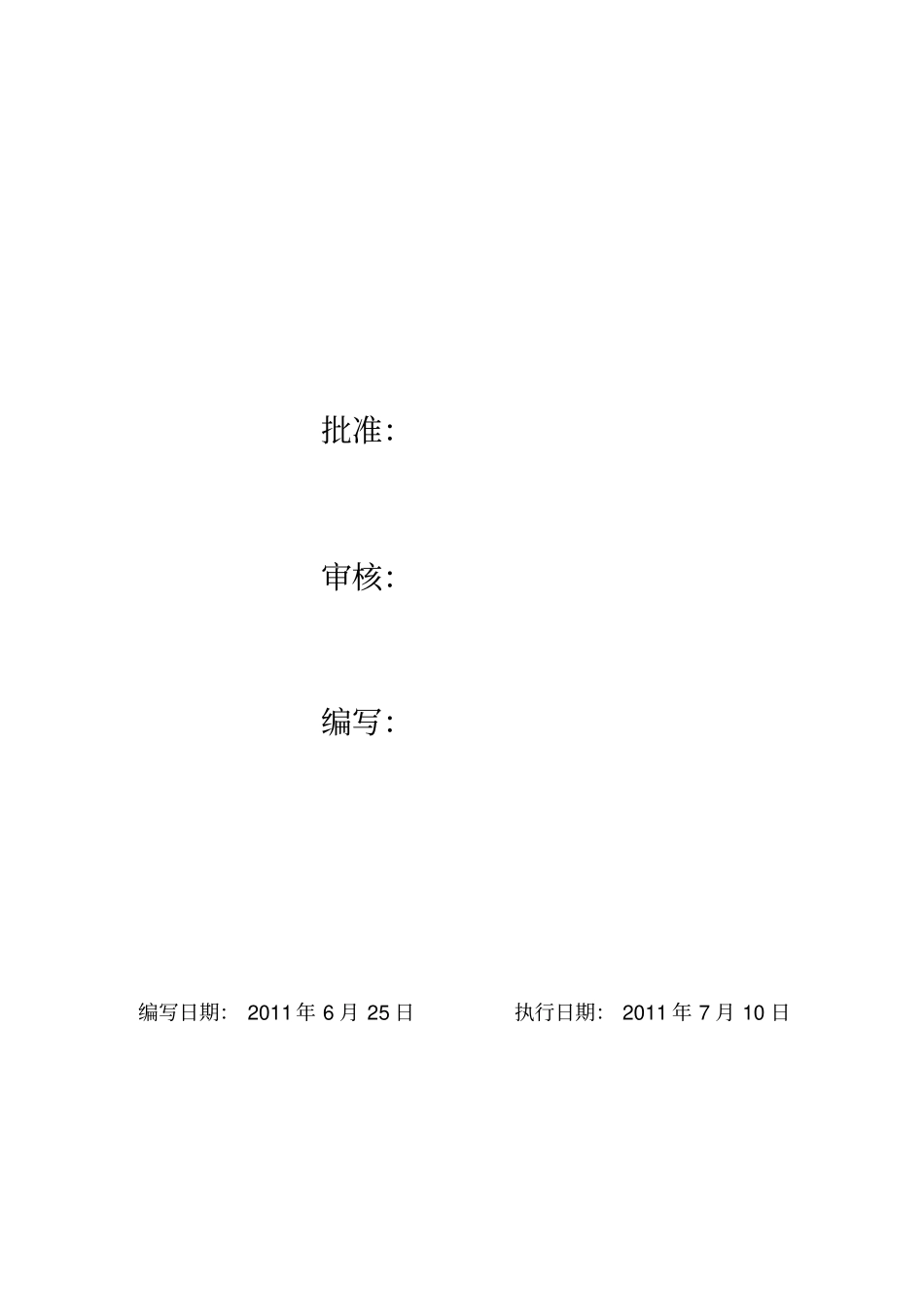

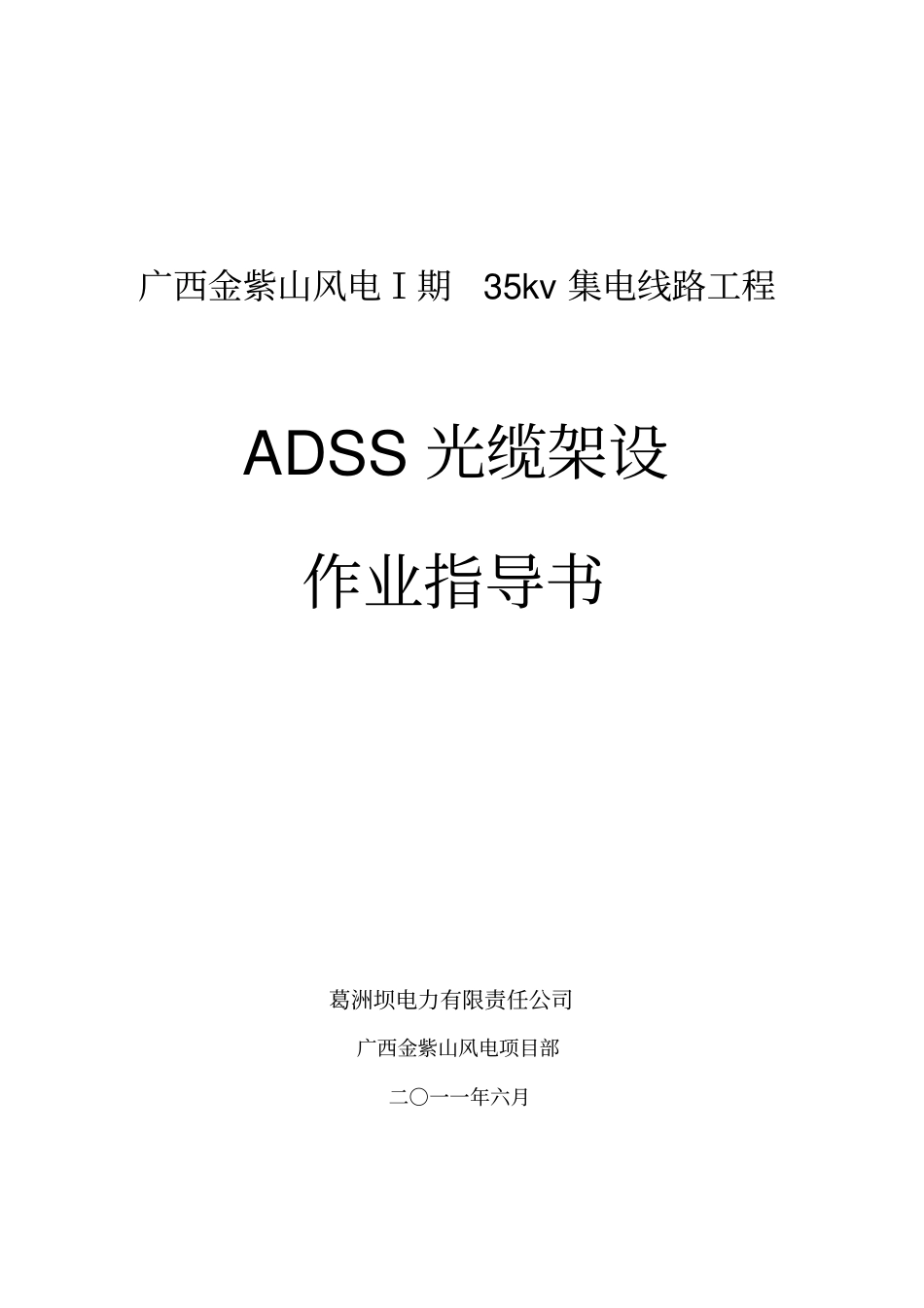

广西金紫山风电Ⅰ期35kv 集电线路工程ADSS 光缆架设作业指导书葛洲坝电力有限责任公司广西金紫山风电项目部二○一一年六月批准：审核：编写：编写日期： 2011 年 6 月 25 日执行日期： 2011 年 7 月 10 日一、编制依据1 《110~500KV 架空电力线路施工及验收规范》GBJ223-90 2 《电力建设安全管理工作规定》DL5009.2-94《电业安全工作规程》3 广 西 电 力 工 业 勘 察 设 计 院 《 风 电 场 光 纤 通 讯 网 络 接 线 图 》图号45W005E1S-D0201-002 4 《 金风 1500KW 系列风力发电机组通讯技术要求》二、目的指导 ADSS施工，使施工作业标准化、规范化，施工质量、工艺标准达到一流标准的要求。三、 适用范围本作业指导书适用于广西金紫山风电场Ⅰ期35kv 线路 ADSS施工作业。施工范围为本标段Ⅰ期内全线架设。本工程起自Ⅰ期升压站中控室至 33 台风机耐张塔， 全线光缆长度约 50 公里。（部分架空 39.34 公里，地埋部分9.95 公里），附件安装在133 基塔上。全线光缆均安装在铁塔横担下 2 米处本作业指导书规定了张力展放ADSS 以及与之相配合的工艺方法同时规定了张力展放ADSS 作业的平面布置及机具的配置要求。本作业指导书不能替代有关技术文件和标准，而是有关技术文件和标准的补充和细化。四、工程概况本工程是为广西金紫山风电工程Ⅰ期35kv 集电线路的配套通讯工程，主要用来Ⅰ期33 台风机间的系统控制、保护、自动化等信息工程 ADSS 及其附件为上海慧锦光电线缆有限公司产品，光纤芯数为 12，ADSS 型号为 ADSS-PE-12B1-700 1、 沿线交叉跨越详见《架线作业指导书》 。3、ADSS-PE-12B1-700 的分盘明细：结合 ADSS 本身制造长度和本工程各耐张段长度，考虑 ADSS 连接处塔的外型及架线所需牵引及切除的长度和光纤对接所需考虑的裕度等因素，分盘如下：A线光缆长度及盘长施工数据（参考值）分盘号起点风机 - 终点风机长度（米）1 7#至 6# 450 2 6#至 2# 827 3 2#至 3# 1054 4 5#至 2# 682 5 1#-3# 998 6 11#-10# 595 7 10#-3# 1454 8 3#-4# 485 9 4#-9# 1085 10 8#-9# 537 B线光缆长度及盘长数（参考值）分盘号起点风机 - 终点风机长度（米）1 升压站 -J12 886 2 J12-J13 893 3 J13-J14 990 4 J13-J16 600 5 BJ17+9+1-J17 1270 6 J17-J18 497 7 J18-J19 810 8 J19-J20 636 9 J20-J21 890 10 J...
