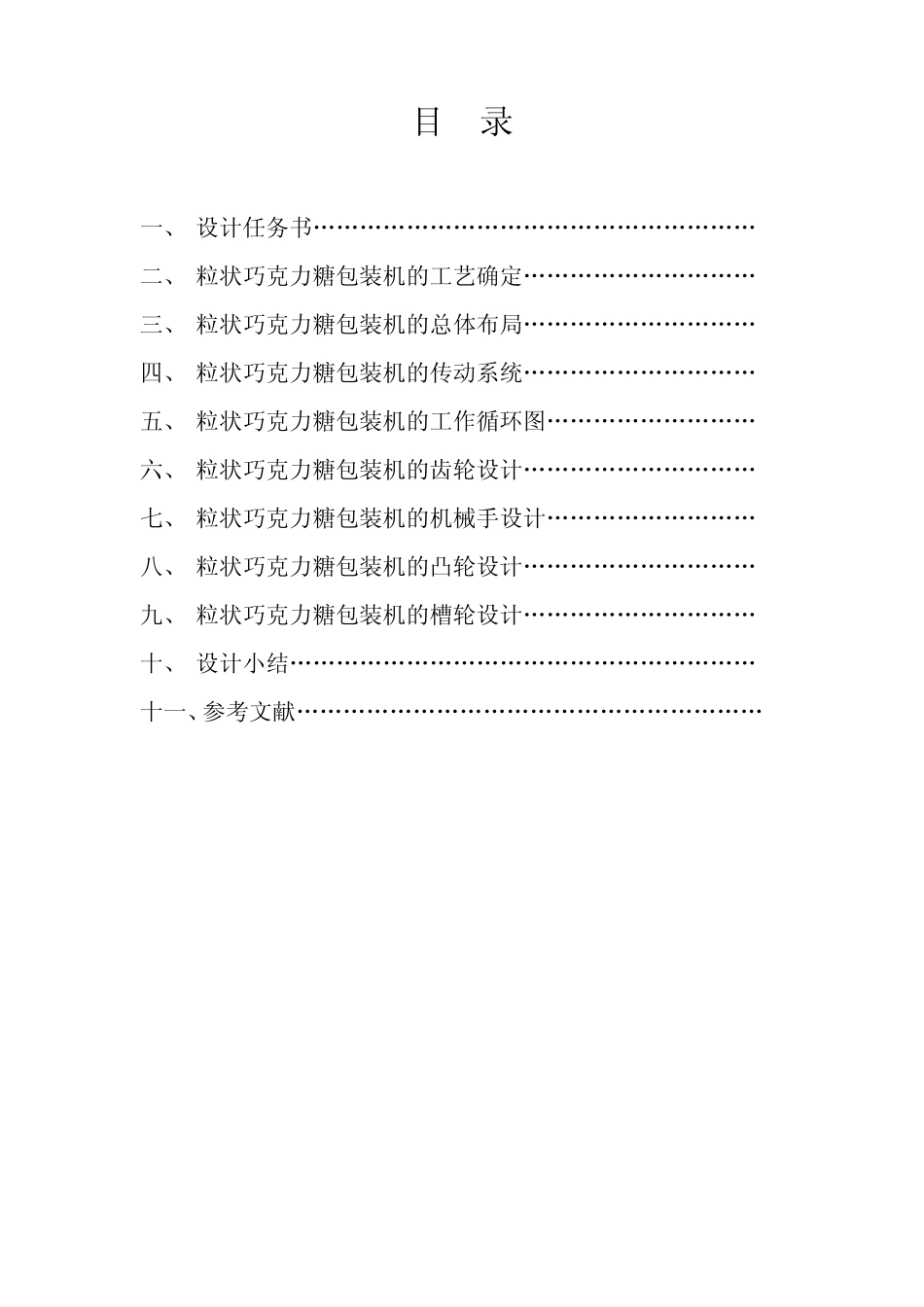

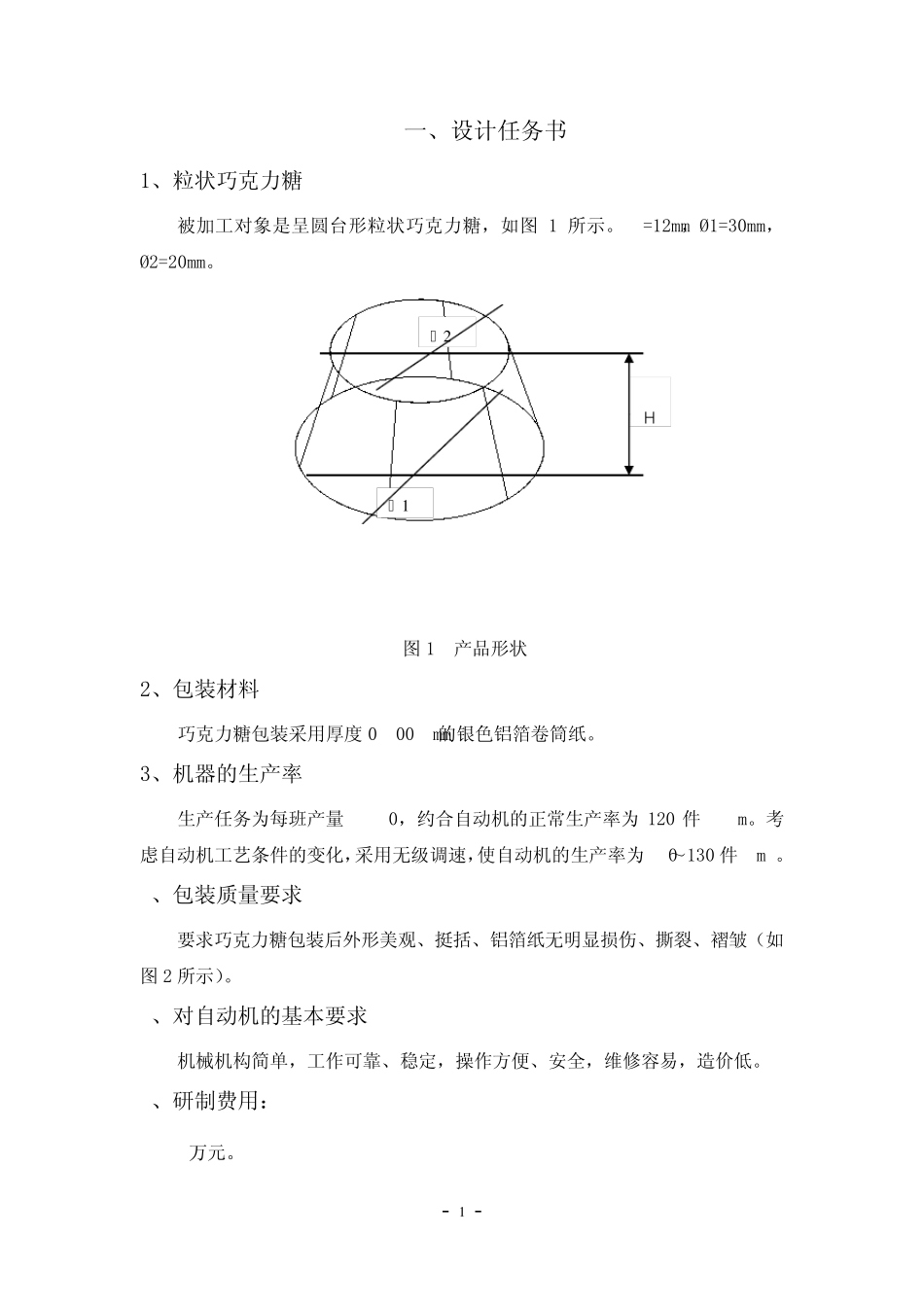

自动化机械设计 -----课程设计 课程题目: 粒状巧克力糖包装机的设计 院 别: 专 业: 班 级: 姓 名: 学 号: 指导教师: 教务处制 年 月 日 目 录 一、 设计任务书…………………………………………………1 二、 粒状巧克力糖包装机的工艺确定…………………………3 三、 粒状巧克力糖包装机的总体布局…………………………7 四、 粒状巧克力糖包装机的传动系统…………………………9 五、 粒状巧克力糖包装机的工作循环图………………………10 六、 粒状巧克力糖包装机的齿轮设计…………………………15 七、 粒状巧克力糖包装机的机械手设计………………………17 八、 粒状巧克力糖包装机的凸轮设计…………………………18 九、 粒状巧克力糖包装机的槽轮设计…………………………21 十、 设计小结……………………………………………………22 十一、参考文献……………………………………………………22 - - 1 一、设计任务书 1、粒状巧克力糖 被加工对象是呈圆台形粒状巧克力糖,如图1 所示。H=12mm,Ø1=30mm,Ø2=20mm。 2、包 装 材 料 巧克力糖包 装 采 用 厚 度 0.008mm的 银 色 铝 箔 卷 筒 纸 。 3、机 器 的 生 产 率 生 产 任务为 每 班 产 量570kg,约 合 自 动 机 的 正 常 生 产 率 为120 件 / min。考虑 自 动 机 工艺 条 件 的 变 化 ,采 用 无 级 调 速 ,使 自 动 机 的 生 产 率 为 70~ 130 件 /min。 4、包 装 质 量 要 求 要 求 巧克力糖包 装 后 外 形美 观 、挺 括 、铝 箔 纸 无 明 显 损 伤 、撕 裂 、褶 皱 ( 如图2 所示)。 5、对自 动 机 的 基 本 要 求 机 械 机 构 简 单 ,工作 可 靠 、稳 定 ,操 作 方 便 、安 全 ,维 修 容 易 ,造 价 低 。 6、研 制 费 用 : 4万 元 。 H Ø1 Ø2 图1 产 品 形状 - - 2 7、设计工作量: 1)巧克力糖包装机装配图 1张(A0); 2)零件图 1~3张; 3)设计说明书一份。 图 2 包装产品最后形状 - - 3 二、粒状巧克力糖包装机的工艺确定 在广泛调查研究的基础上,对产品的包装工艺进行详细的分析。 一般来说,开始总是以模仿人工包装的动作,作为自动机工艺设计的初步依据。但是作为高明的设计者,不能只局限于模仿人工包装动作。如大家...
