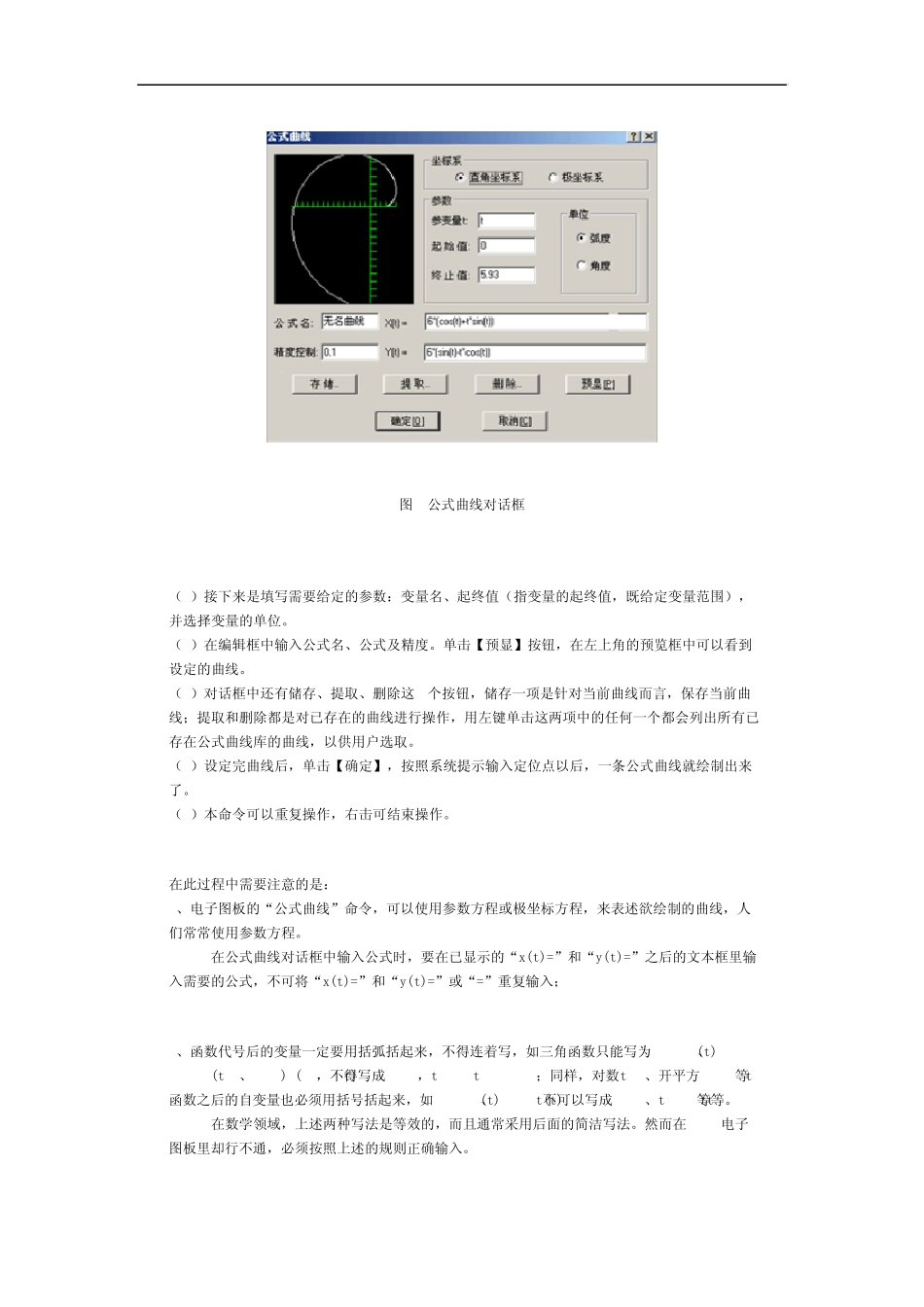

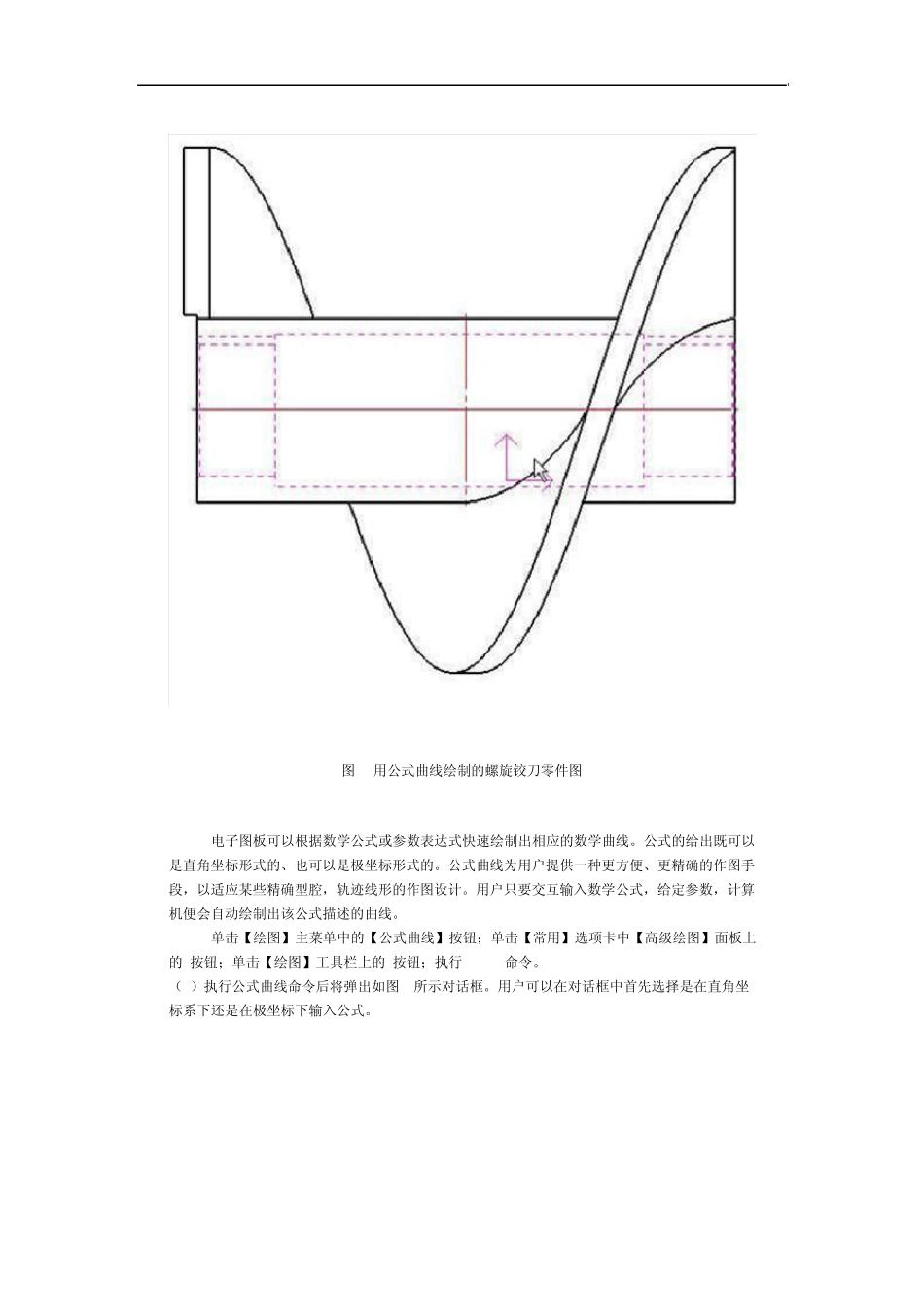

巧用CAXA 公式曲线 绘制CAD 复杂图形 出处：多特软件站 时间：2009-11-17 人气：3653 次 核心提示： CAXA 电子图板是一款优秀的国产CAD 软件，目前已经在制造行业的机械设计中得到广泛应用，成了设计工程师的一件得心应手的绘图工具。 相关问题更多>>  ·哪里有caxa视频教程 ？  ·能不能上传个Caxa线切割软件给我下载 谢谢各位大哥  ·CAXA制造工程师怎么使用 CAXA电子图板是一款优秀的国产CAD软件，目前已经在制造行业的机械设计中得到广泛应用，成了设计工程师的一件得心应手的绘图工具。 下载地址： CAXA电子图板 在设计具有曲面外形的机械零件，如螺旋铰刀等零件时，使用该软件的“公式曲线”，绘制出来的设计图样，外形美观，尺寸精确，快捷方便，效果不错，与昔日的描点近似画法，不可同日而语。下面的图1，就是用公式曲线绘制的螺旋铰刀零件图。 图1 用公式曲线绘制的螺旋铰刀零件图 电子图板可以根据数学公式或参数表达式快速绘制出相应的数学曲线。公式的给出既可以是直角坐标形式的、也可以是极坐标形式的。公式曲线为用户提供一种更方便、更精确的作图手段，以适应某些精确型腔，轨迹线形的作图设计。用户只要交互输入数学公式，给定参数，计算机便会自动绘制出该公式描述的曲线。 单击【绘图】主菜单中的【公式曲线】按钮；单击【常用】选项卡中【高级绘图】面板上的 按钮；单击【绘图】工具栏上的 按钮；执行 fomul命令。 （1）执行公式曲线命令后将弹出如图2所示对话框。用户可以在对话框中首先选择是在直角坐标系下还是在极坐标下输入公式。 图 2公 式 曲 线 对 话 框 （ 2） 接 下 来 是 填 写 需 要 给 定 的 参 数 ： 变 量 名 、 起 终 值 （ 指 变 量 的 起 终 值 ， 既 给 定 变 量 范 围 ） ，并 选 择 变 量 的 单 位 。 （ 3） 在 编 辑 框 中 输 入 公 式 名 、 公 式 及 精 度 。 单 击 【 预 显 】 按 钮 ， 在 左 上 角 的 预 览 框 中 可 以 看 到设 定 的 曲 线 。 （ 4） 对 话 框 中 还 有 储 存 、 提 取 、 删 除 这 3个 按 钮 ， 储 存 一 项 是 针 对 当 前 曲 线 而 言 ， 保 存 当 前 曲线 ； 提 取 和 删 除 都 是 对 已 存 在 的 曲 线 进 行 操 作 ， 用 左 键 单 击 这 两 项 ...
