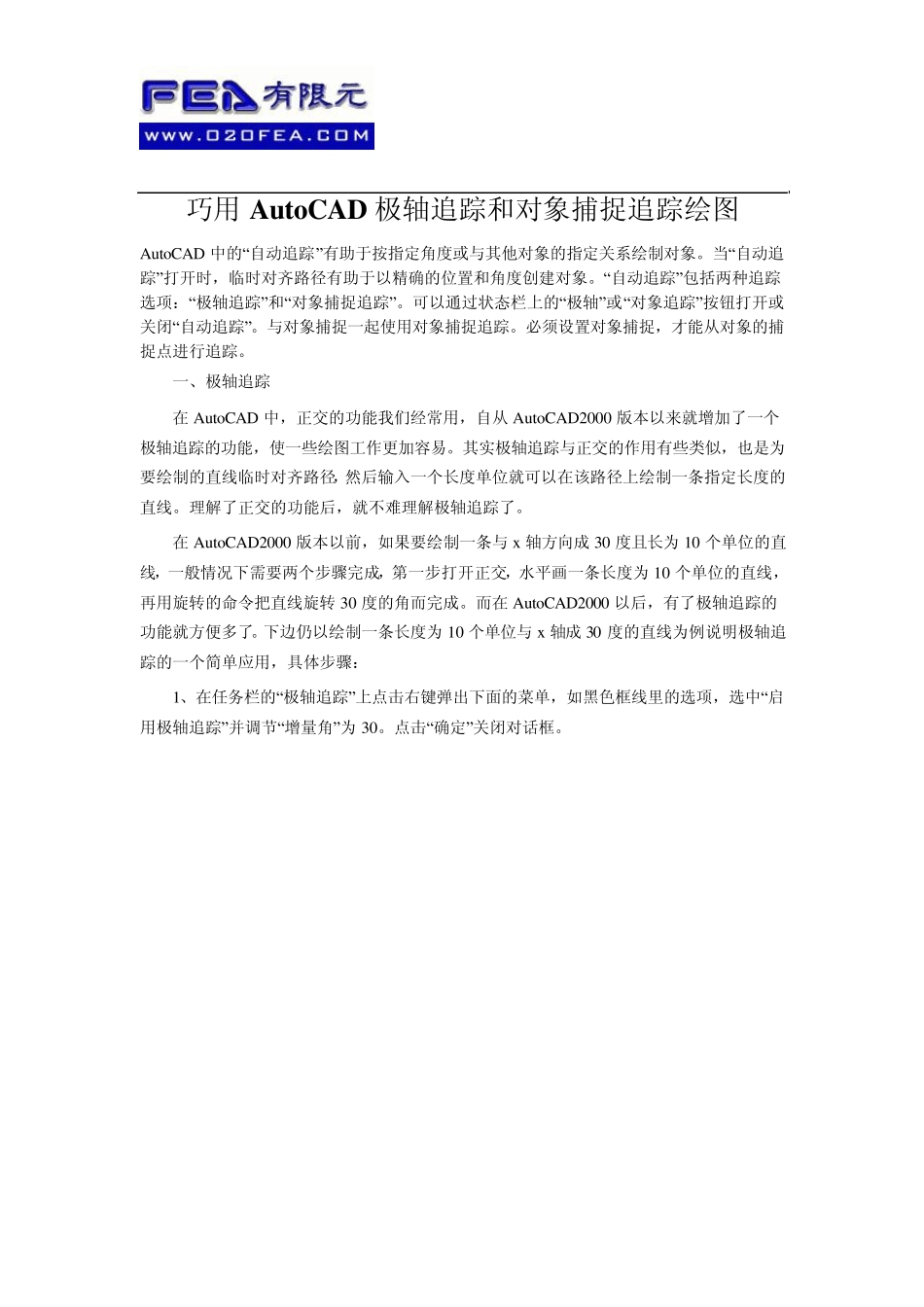

巧用Au toCAD 极轴追踪和对象捕捉追踪绘图 Au toCAD 中的“自动追踪”有助于按指定角度或与其他对象的指定关系绘制对象。当“自动追踪”打开时，临时对齐路径有助于以精确的位置和角度创建对象。“自动追踪”包括两种追踪选项：“极轴追踪”和“对象捕捉追踪”。可以通过状态栏上的“极轴”或“对象追踪”按钮打开或关闭“自动追踪”。与对象捕捉一起使用对象捕捉追踪。必须设置对象捕捉，才能从对象的捕捉点进行追踪。 一、极轴追踪 在 Au toCAD 中，正交的功能我们经常用，自从Au toCAD2000 版本以来就增加了一个极轴追踪的功能，使一些绘图工作更加容易。其实极轴追踪与正交的作用有些类似，也是为要绘制的直线临时对齐路径，然后输入一个长度单位就可以在该路径上绘制一条指定长度的直线。理解了正交的功能后，就不难理解极轴追踪了。 在 Au toCAD2000 版本以前，如果要绘制一条与x 轴方向成 30 度且长为 10 个单位的直线，一般情况下需要两个步骤完成，第一步打开正交，水平画一条长度为 10 个单位的直线，再用旋转的命令把直线旋转 30 度的角而完成。而在 Au toCAD2000 以后，有了极轴追踪的功能就方便多了。下边仍以绘制一条长度为 10 个单位与x 轴成 30 度的直线为例说明极轴追踪的一个简单应用，具体步骤： 1、在任务栏的“极轴追踪”上点击右键弹出下面的菜单，如黑色框线里的选项，选中“启用极轴追踪”并调节“增量角”为 30。点击“确定”关闭对话框。 2、输入直线命令“Line”回车，在屏幕上点击第一点，慢慢的移动鼠标，当光标跨过 0度或者 30 度角是，Au toCAD 将显示对齐路径和工具栏提示，如下图，虚线为对齐的路径，黑底白字的为工具栏提示。当显示提示的时候，输入线段的长度 10 回车，那么 Au toCAD就在屏幕上绘出了与 x 轴成 30 度角且长度为 10 的一段直线。当光标从该角度移开时，对齐路径和工具栏提示消失。 阅读关于 CAD 极轴追踪 对象捕捉 的全部文章 二、对象捕捉追踪 使用对象捕捉追踪沿着对齐路径进行追踪，对齐路径是基于对象捕捉点的。已获取的点将显示一个小加号 (+)，一次最多可以获取七个追踪点。获取了点之后，当在绘图路径上移 动光标时，相对于获取点的水平、垂直或极轴对齐路径将显示出来。例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。 已知有一条水平直线 1-2，要画一条与水平成 30 度角并且与过端点2 的垂直...
