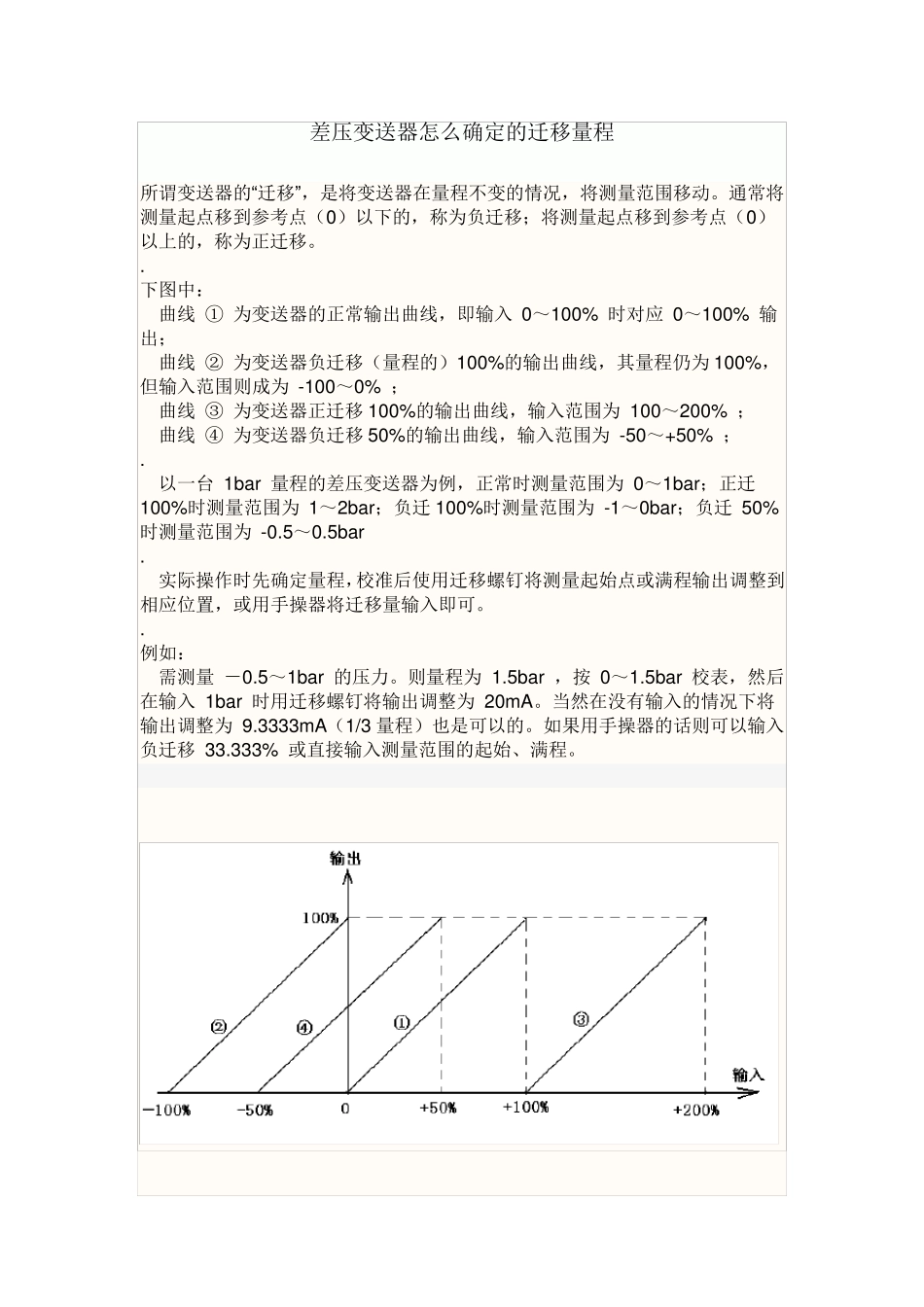

差压变送器怎么确定的迁移量程 所谓变送器的“迁移”，是将变送器在量程不变的情况，将测量范围移动。通常将测量起点移到参考点（0）以下的，称为负迁移；将测量起点移到参考点（0）以上的，称为正迁移。 . 下图中： 曲线 ① 为变送器的正常输出曲线，即输入 0～100% 时对应 0～100% 输出； 曲线 ② 为变送器负迁移（量程的）100%的输出曲线，其量程仍为100%，但输入范围则成为 -100～0% ； 曲线 ③ 为变送器正迁移100%的输出曲线，输入范围为 100～200% ； 曲线 ④ 为变送器负迁移50%的输出曲线，输入范围为 -50～+50% ； . 以一台 1bar 量程的差压变送器为例，正常时测量范围为 0～1bar；正迁100%时测量范围为 1～2bar；负迁100%时测量范围为 -1～0bar；负迁 50%时测量范围为 -0.5～0.5bar . 实际操作时先确定量程，校准后使用迁移螺钉将测量起始点或满程输出调整到相应位置，或用手操器将迁移量输入即可。 . 例如： 需测量 －0.5～1bar 的压力。则量程为 1.5bar ，按 0～1.5bar 校表，然后在输入 1bar 时用迁移螺钉将输出调整为 20mA。当然在没有输入的情况下将输出调整为 9.3333mA（1/3 量程）也是可以的。如果用手操器的话则可以输入负迁移 33.333% 或直接输入测量范围的起始、满程。 迁移量的计算 液面的迁移应用差压变送器测量液面时，如果差压变送器的正、负压室与容器的取压点处在同一水平面上，就不需要迁移。而在实际应用中，出于对设备安装位置和便于维护等方面的考虑，测量仪表不一定都能与取压点在同一水平面上；又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入测压仪表，必须安装隔离液罐，用隔离液来传递压力信号，以防被测仪表被腐蚀。这时就要考虑介质和隔离液的液柱对测压仪表读数的影响。差压变送器测量液位安装方式主要有三种，为了能够正确指示液位的高度，差压变送器必须做一些技术处理——即迁移。迁移分为无迁移、负迁移和正迁移。1.1 无迁移将差压变送器的正、负压室与容器的取压点安装在同一水平面上，如图 1 所示。,图 1 无迁移原理图 图 2 负迁移原理图设 A 点的压力为 P-，B 点的压力为 P+，被测介质的密度为 ρ，重力加速度为 g，则 ΔP= P+- P-=ρgh+ P-- P-=ρgh；如果为敞口容器，P-为大气压力，ΔP=P+=ρgh，由此可见，如果差压变送器正压室和取压点相连，负压室通大气，通过测B 点的表压力就可知液面的高度。当液面由...
