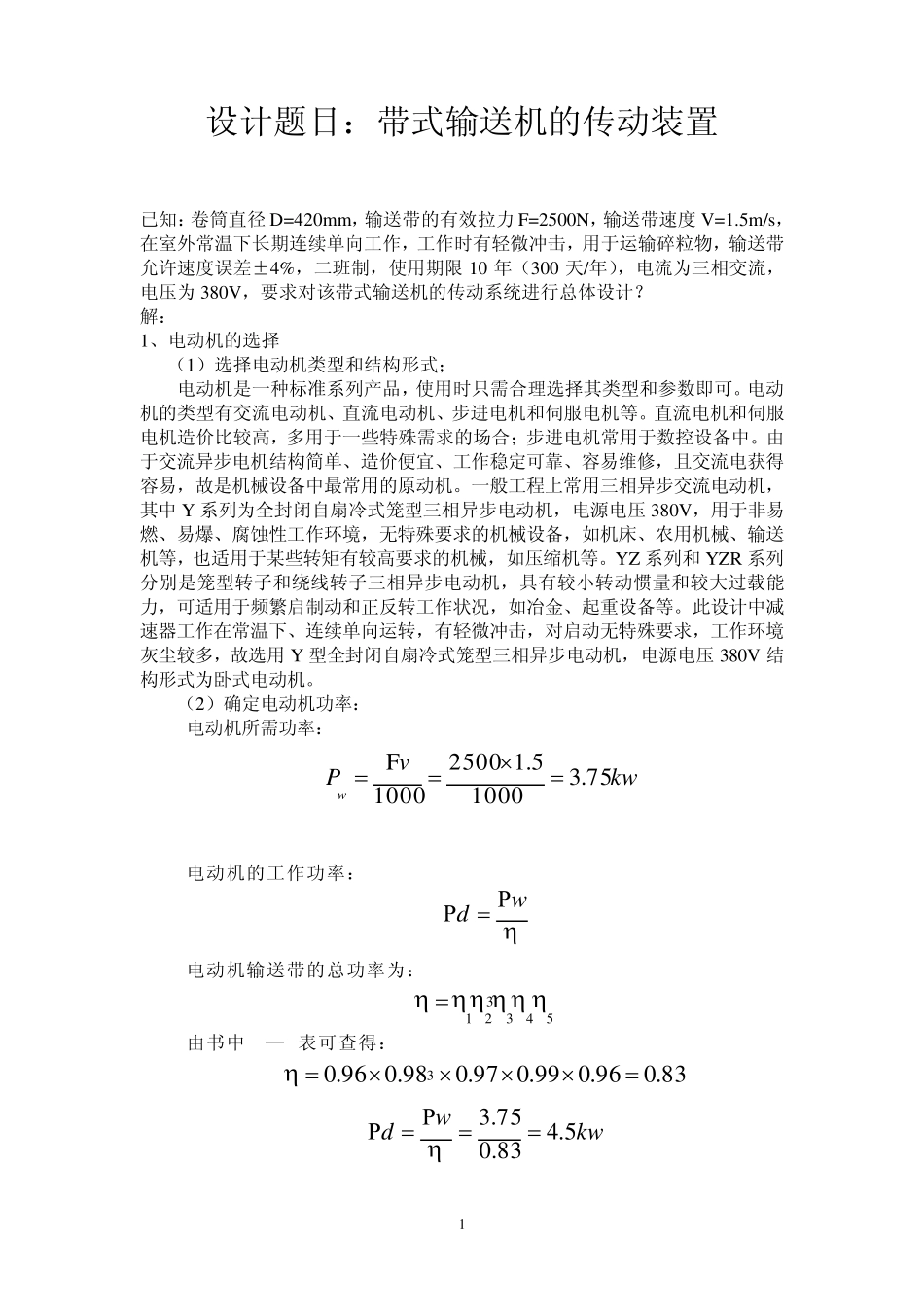

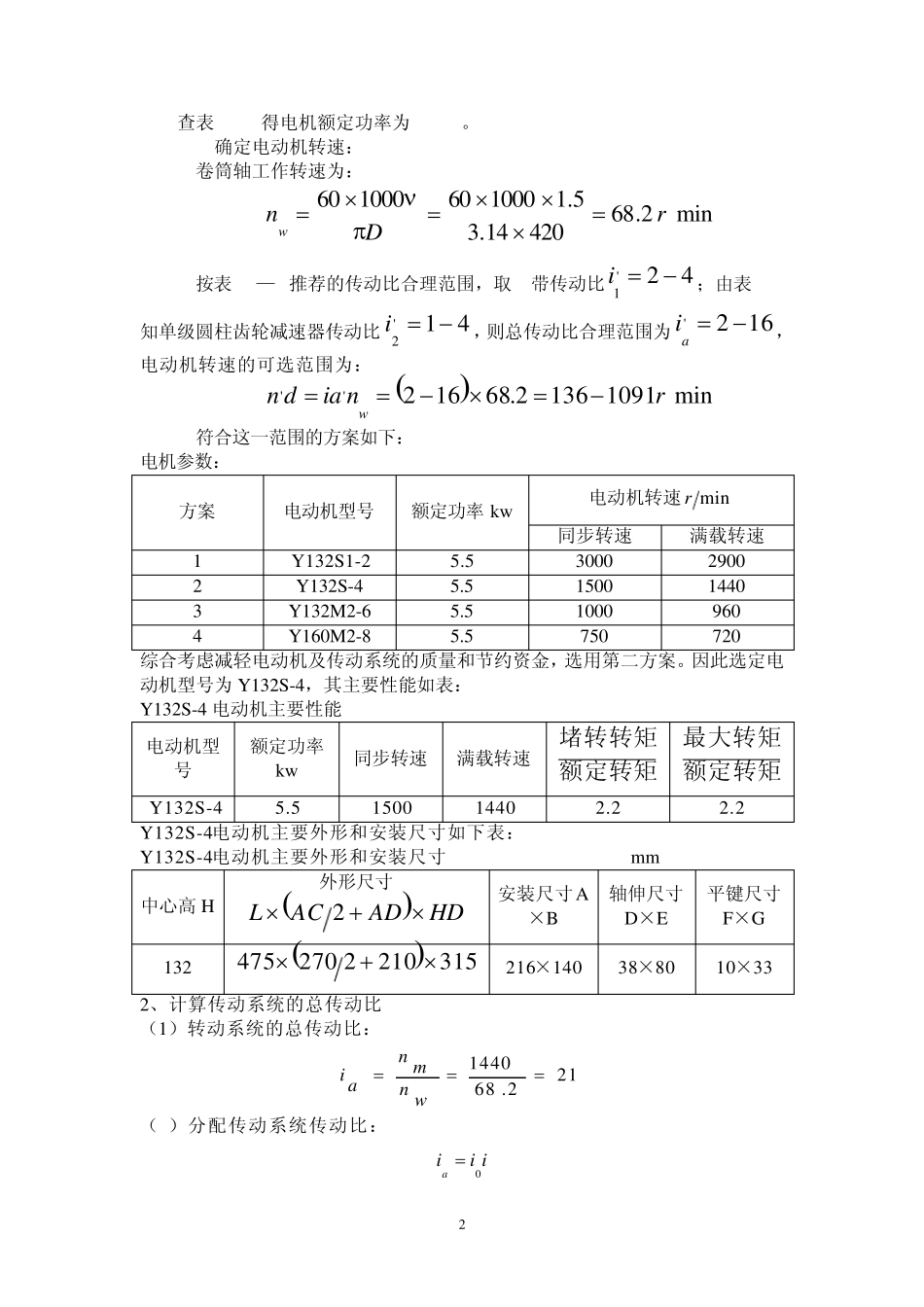

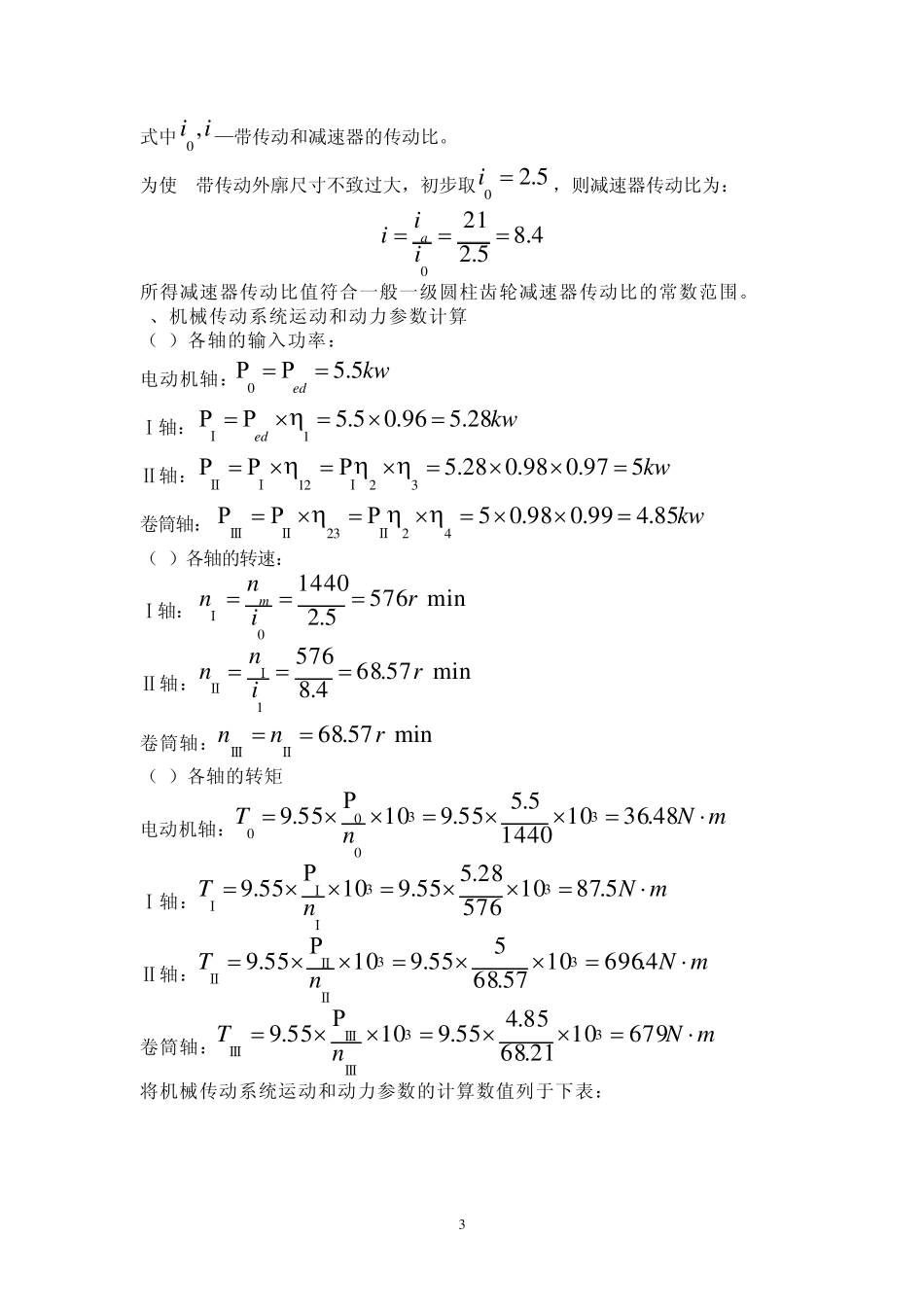

1 设计题目：带式输送机的传动装置 已知：卷筒直径D=420mm，输送带的有效拉力F=2500N，输送带速度V=1.5m/s，在室外常温下长期连续单向工作，工作时有轻微冲击，用于运输碎粒物，输送带允许速度误差±4%，二班制，使用期限 10 年（300 天/年），电流为三相交流，电压为 380V，要求对该带式输送机的传动系统进行总体设计？ 解： 1、电动机的选择 （1）选择电动机类型和结构形式； 电动机是一种标准系列产品，使用时只需合理选择其类型和参数即可。电动机的类型有交流电动机、直流电动机、步进电机和伺服电机等。直流电机和伺服电机造价比较高，多用于一些特殊需求的场合；步进电机常用于数控设备中。由于交流异步电机结构简单、造价便宜、工作稳定可靠、容易维修，且交流电获得容易，故是机械设备中最常用的原动机。一般工程上常用三相异步交流电动机，其中 Y 系列为全封闭自扇冷式笼型三相异步电动机，电源电压 380V，用于非易燃、易爆、腐蚀性工作环境，无特殊要求的机械设备，如机床、农用机械、输送机等，也适用于某些转矩有较高要求的机械，如压缩机等。YZ 系列和 YZR 系列分别是笼型转子和绕线转子三相异步电动机，具有较小转动惯量和较大过载能力，可适用于频繁启制动和正反转工作状况，如冶金、起重设备等。此设计中减速器工作在常温下、连续单向运转，有轻微冲击，对启动无特殊要求，工作环境灰尘较多，故选用Y 型全封闭自扇冷式笼型三相异步电动机，电源电压 380V 结构形式为卧式电动机。 （2）确定电动机功率： 电动机所需功率： kwvPw75.310005.125001000F 电动机的工作功率： wd 电动机输送带的总功率为： 543321  由书中12—7表可查得： 83.096.099.097.098.096.03 kwwd5.483.075.3 2 查表13-1得电机额定功率为5.5kw。 (3)确定电动机转速： 卷筒轴工作转速为： min2.6842014.35.1100060100060rDnw 按表12—6推荐的传动比合理范围，取V带传动比42'1i；由表2-1知单级圆柱齿轮减速器传动比41'2i，则总传动比合理范围为162'ai，电动机转速的可选范围为： min10911362.68162''rniadnw 符合这一范围的方案如下： 电机参数： 方案 电动机型号 额定功率kw 电动机转速minr 同步转速 满载转速 1 Y132S1-2 5.5 3000 2900 2 Y132S-4 5.5 1500 1440 3 Y132M2-6 5.5 1000 960...
