带式输送机传动装置设计说明书VIP免费

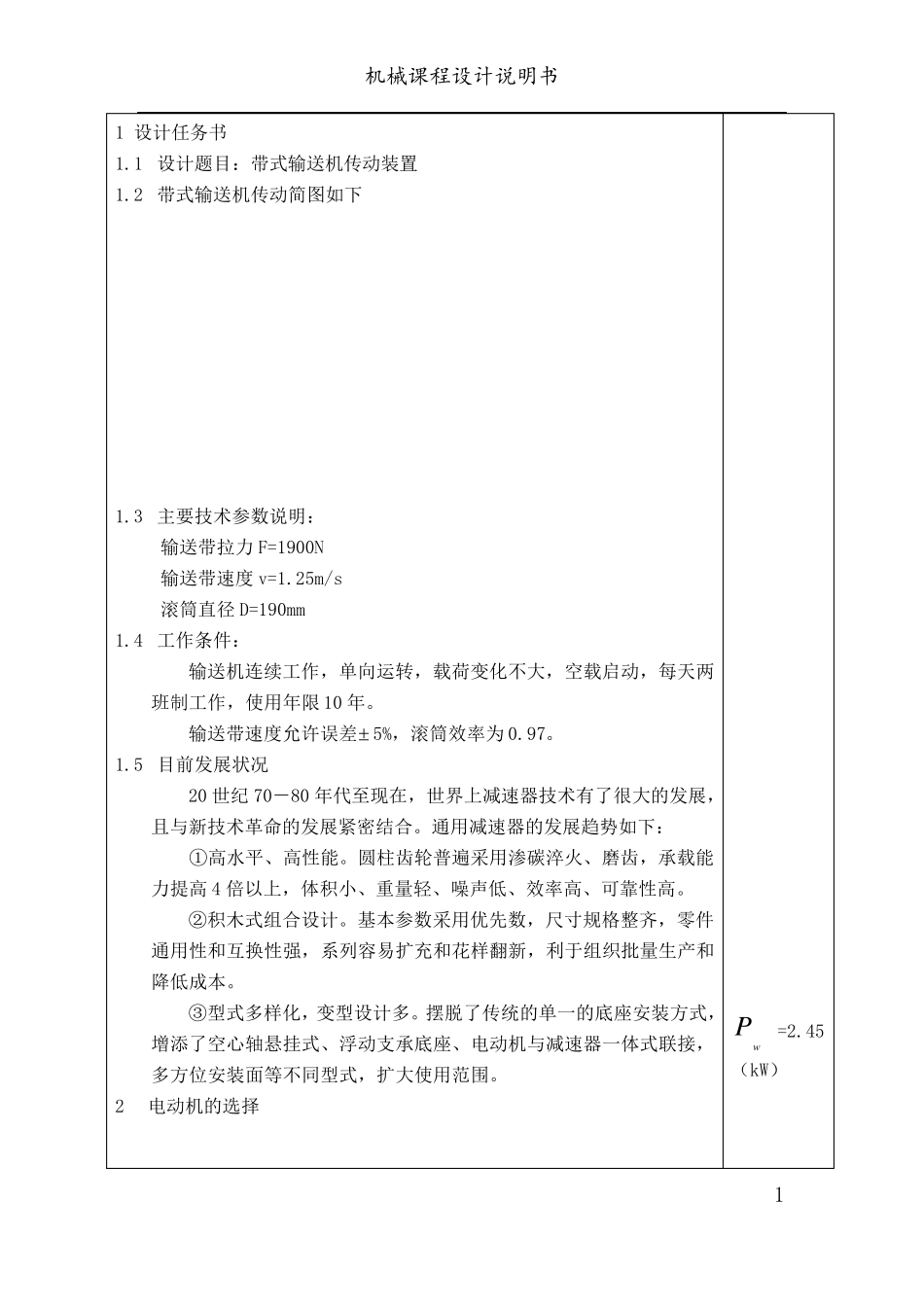

带式输送机传动装置设计说明书_第1页
1/27
带式输送机传动装置设计说明书_第2页
2/27
带式输送机传动装置设计说明书_第3页
3/27
机械课程设计说明书 1 1 设计任务书 1.1 设计题目:带式输送机传动装置 1.2 带式输送机传动简图如下 1.3 主要技术参数说明: 输送带拉力F=1900N 输送带速度v=1.25m/s 滚筒直径D=190mm 1.4 工作条件: 输送机连续工作,单向运转,载荷变化不大,空载启动,每天两班制工作,使用年限10 年。 输送带速度允许误差 5%,滚筒效率为0.97。 1.5 目前发展状况 20 世纪70-80 年代至现在,世界上减速器技术有了很大的发展,且与新技术革命的发展紧密结合。通用减速器的发展趋势如下: ①高水平、高性能。圆柱齿轮普遍采用渗碳淬火、磨齿,承载能力提高 4 倍以上,体积小、重量轻、噪声低、效率高、可靠性高。 ②积木式组合设计。基本参数采用优先数,尺寸规格整齐,零件通用性和互换性强,系列容易 扩 充 和花 样 翻 新,利 于 组织 批 量生 产 和降 低成 本。 ③ 型 式多 样 化,变型 设计多 。摆 脱 了传统 的单一 的底 座 安 装方 式,增 添 了空心 轴 悬 挂 式、浮 动支 承底 座 、电 动机与减速器一 体式联 接 ,多 方 位 安 装面 等 不同 型 式,扩 大使用范 围 。 2 电 动机的选 择 Pw=2.45( kW) 机械课程设计说明书 2 2.1 工作机最大使用功率Pw (kW) Pw =wFv1 0 0 0 式中 F=1900N、v=1.25m/s、w=0.97,得 Pw =wFv1 0 0 0 =9 7.01 0 0 02 5.11 9 0 0 = 4 5.2 (kW) 2.2 由电动机至工作机的总效率(%) w42213 查表,选取各部分的效率 闭式圆柱齿轮传动的效率 9 7.01 V 带传动的效率 9 6.02 一对滚动轴承的效率 9 8.03 弹性联轴器的效率 9 9.04 传动滚筒的效率 9 7.0w 故 9 7.09 9.09 8.09 6.09 7.02 =8 6.0 2.3 所需电动机的功率 )('kWdP )(8 4.28 6.04 5.2'kWPPwd  2.4 选择电动机额定功率 )(kWPd 因带式输送机载荷变化不大、室温工作,电动机的额定功率Pd 只 8 6.0 )(8 4.2'kWP d  nw=125.6(kW) 机械课程设计说明书 3 需略大于dP' 即可,查表,取)(3 kWPd  2.5 选择电动机的转速 滚筒轴的工作转速为 min)/(6.12519014.325.160000100060rDvnw 查表,各类传动的传动比为 V 带的传动比 4~2iv 单级斜齿圆柱齿轮的传动比 5~3ic 总传动比的推荐范围为 20...
