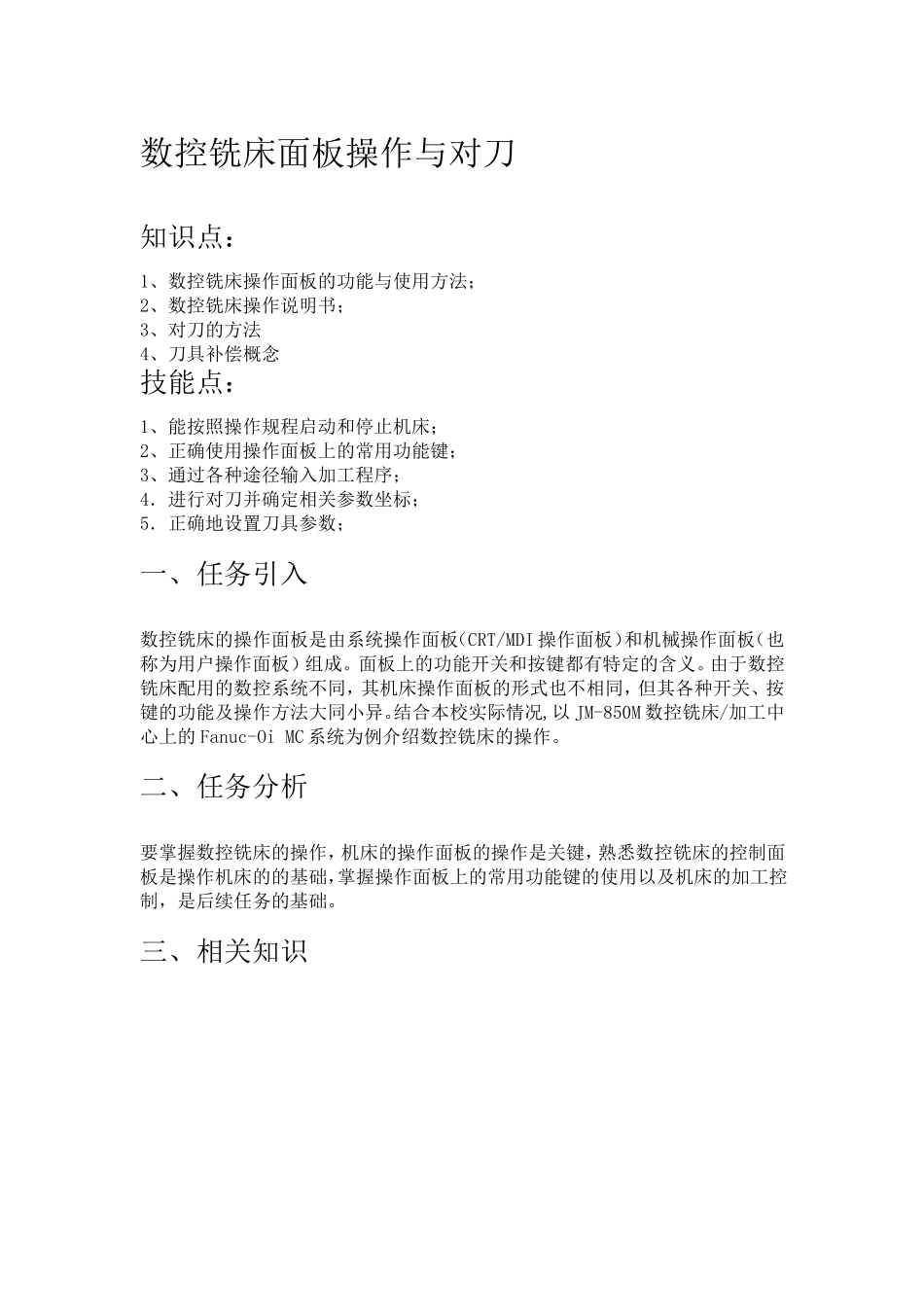

数控铣床面板操作与对刀 知识点： 1、数控铣床操作面板的功能与使用方法； 2、数控铣床操作说明书； 3、对刀的方法 4、刀具补偿概念 技能点： 1、能按照操作规程启动和停止机床； 2、正确使用操作面板上的常用功能键； 3、通过各种途径输入加工程序； 4．进行对刀并确定相关参数坐标； 5．正确地设置刀具参数； 一、任务引入 数控铣床的操作面板是由系统操作面板（CRT/MDI 操作面板）和机械操作面板（也称为用户操作面板）组成。面板上的功能开关和按键都有特定的含义。由于数控铣床配用的数控系统不同，其机床操作面板的形式也不相同，但其各种开关、按键的功能及操作方法大同小异。结合本校实际情况,以 JM-850M 数控铣床/加工中心上的 Fanuc-Oi MC 系统为例介绍数控铣床的操作。 二、任务分析 要掌握数控铣床的操作，机床的操作面板的操作是关键，熟悉数控铣床的控制面板是操作机床的的基础，掌握操作面板上的常用功能键的使用以及机床的加工控制，是后续任务的基础。 三、相关知识 （一）、Fan u c-Oi MC 数控系统简介 图 2-1 Fanuc-Oi MC数控系统 CRT/MDI 面板 Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三部分组成。 1、系统操作面板 系统操作面板包括 CRT 显示区、MDI 编辑面板。如图 2-1。 （1）、CRT 显示区： 位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键（图 2-2）。 （2）、编辑操作面板（MDI 面板）： 一般位于 CRT 显示区的右侧。MDI 面板上键的位置（如图:2-3）和各按键的名称及功能见表 2-1 和表 2-2。 图 2-2 Fanuc Oi Mate-MC 数控系统 CRT 显示区 1、功能软键 2、扩展软键 图2-3 MDI 面板 表2-1 Fanuc Oi MC 系统MDI 面板上主功能键与功能说明 序号 按键符号 名称 功能说明 1 位置 显示键 显示刀具的坐标位置。 2 程序 显示键 在“edit”模式下显示存储器内的程序；在“MDI”模式下，输入和显示MDI数据；在“AOTO”模式下，显示当前待加工或者正在加工的程序。 3 参数设定/显示键 设定并显示刀具补偿值、工件坐标系已经及宏程序变量。 4 系统 显示键 系统参数设定与显示，以及自诊断功能数据显示等。 5 报警信息显示键 显示NC 报警信息 6 图形显示键 显示刀具轨迹等图形。 表2-2 Fanuc Oi MC 系统MDI 面板上其他按键与功能说明 按键符号 名称 功能说明 序 号 1 复位键 用...
