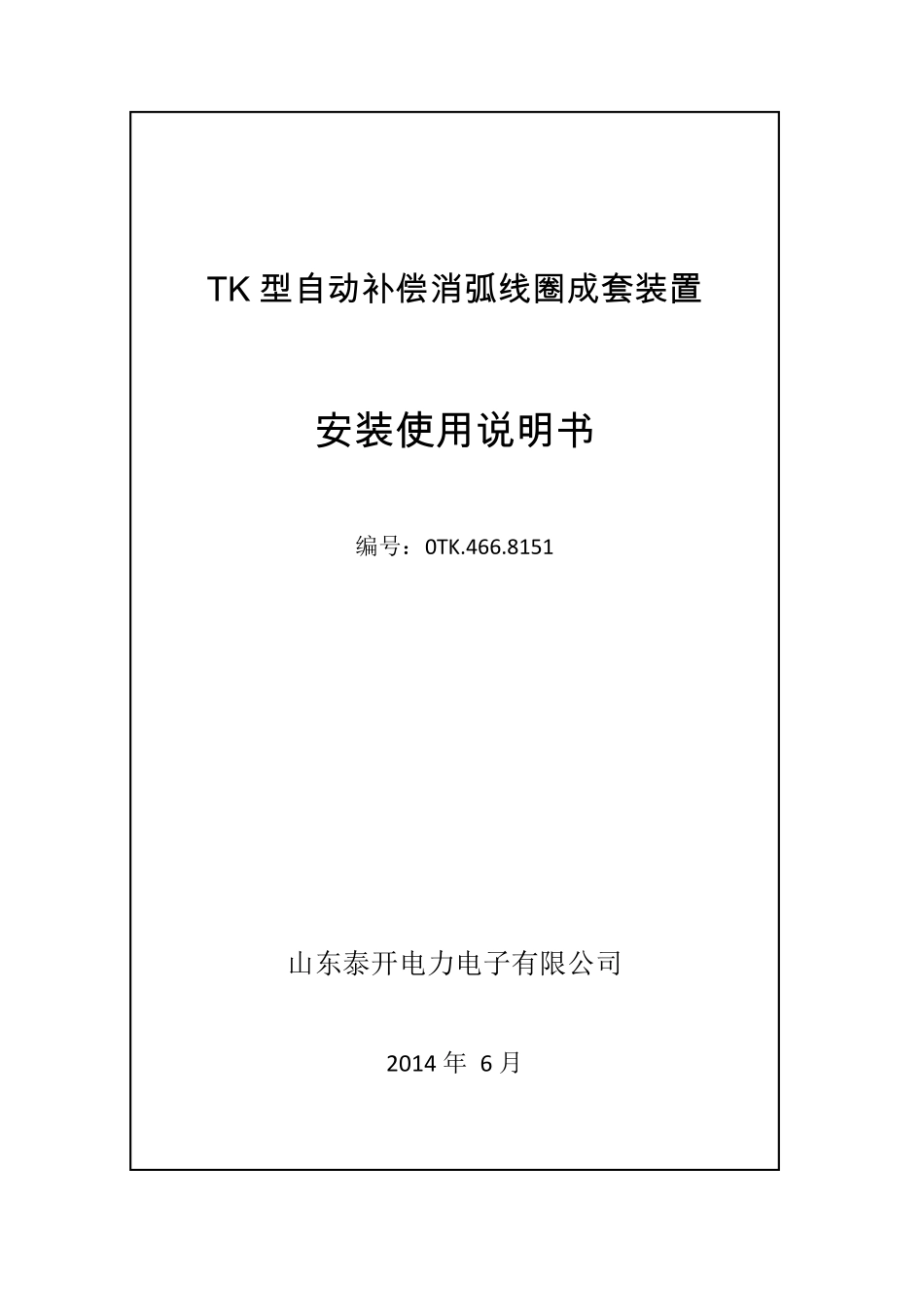

消弧线圈成套装置使用说明(tk)_第1页
1/17

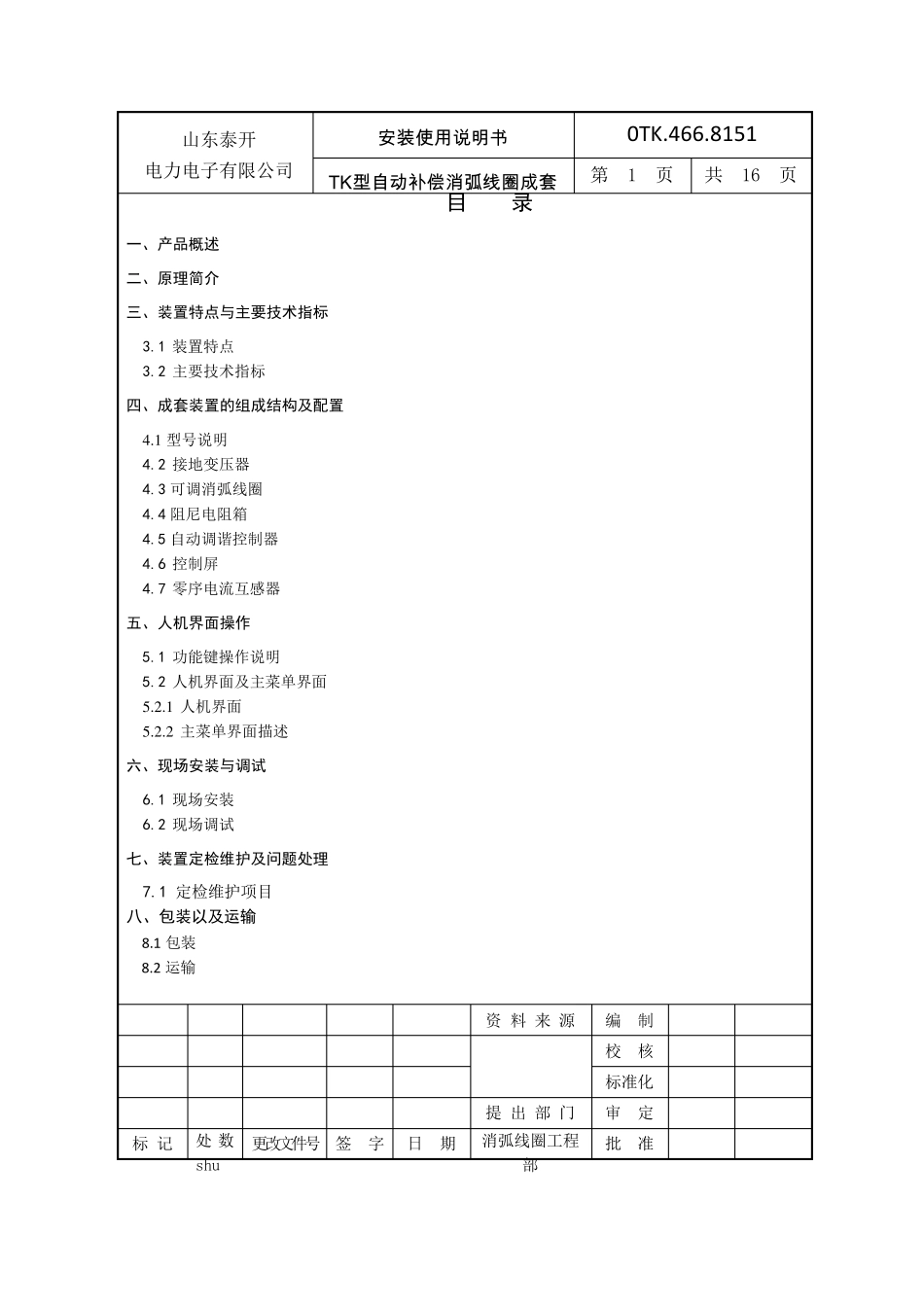

消弧线圈成套装置使用说明(tk)_第2页
2/17

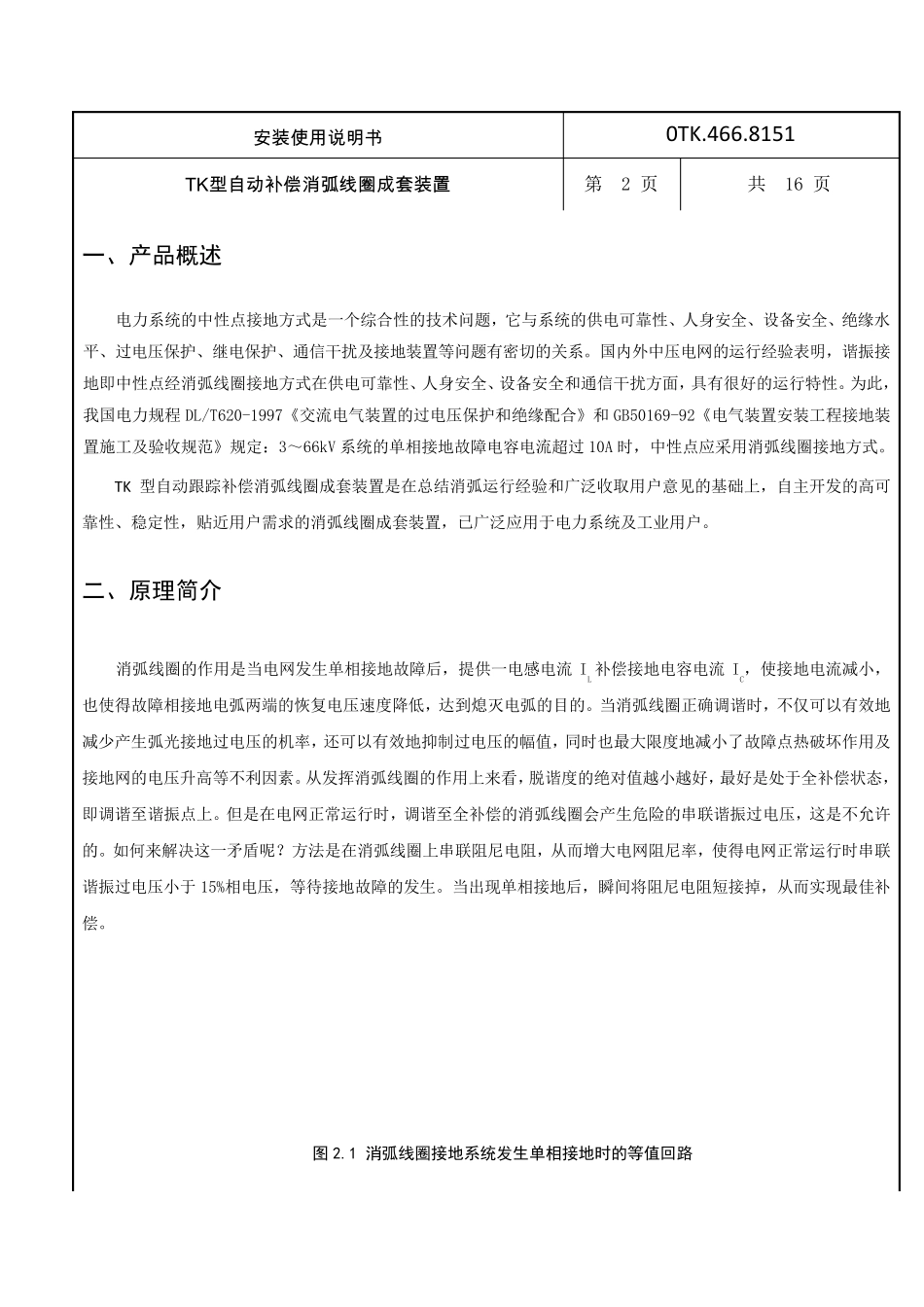

消弧线圈成套装置使用说明(tk)_第3页
3/17
TK 型 自 动 补 偿 消 弧 线 圈 成 套 装 置 安 装 使 用 说 明 书 编号:0TK.466.8151 山东泰开电力电子有限公司 2014 年 6 月 山东泰开 电力电子有限公司 安 装 使 用 说 明 书 0TK.466.8151 TK型自动补偿消弧线圈成套第 1 页 共 16 页 目 录 一、产品概述 二、原理简介 三、装置特点与主要技术指标 3.1 装置特点 3.2 主要技术指标 四、成套装置的组成结构及配置 4 .1 型号说明 4.2 接地变压器 4.3 可调消弧线圈 4.4 阻尼电阻箱 4.5 自动调谐控制器 4.6 控制屏 4.7 零序电流互感器 五、人机界面操作 5.1 功能键操作说明 5.2 人机界面及主菜单界面 5 .2 .1 人机界面 5 .2 .2 主菜单界面描述 六、现场安装与调试 6.1 现场安装 6.2 现场调试 七、装置定检维护及问题处理 7.1 定检维护项目 八、包装以及运输 8.1 包装 8.2 运输 资 料 来 源 编 制 校 核 标准化 提 出 部 门 审 定 标 记 处 数shu 更改文件号 签 字 日 期 消弧线圈工程部 批 准 安 装 使 用 说 明 书 0TK.466.8151 TK型自动补偿消弧线圈成套装 置 第 2 页 共 16 页 一、产品概述 电力系统的中性点接地方式是一个综合性的技术问题,它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。国内外中压电网的运行经验表明,谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面,具有很好的运行特性。为此,我国电力规程 DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和 GB50169-92《电气装置安装工程接地装置施工及验收规范》规定:3~66kV 系统的单相接地故障电容电流超过 10A 时,中性点应采用消弧线圈接地方式。 TK 型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上,自主开发的高可靠性、稳定性,贴近用户需求的消弧线圈成套装置,已广泛应用于电力系统及工业用户。 二、原理简介 消弧线圈的作用是当电网发生单相接地故障后,提供一电感电流 IL 补偿接地电容电流 IC,使接地电流减小,也使得故障相接地电弧两端的恢复电压速度降 低 ,达 到 熄 灭 电弧的目 的。当消弧线圈正 确 调 谐时,不 仅 可以 有效 地减少 产 生弧光 接地过电压的机 率 ,还 可以 有效 地...
