高速公路隧道射流风机施工工艺工法VIP免费

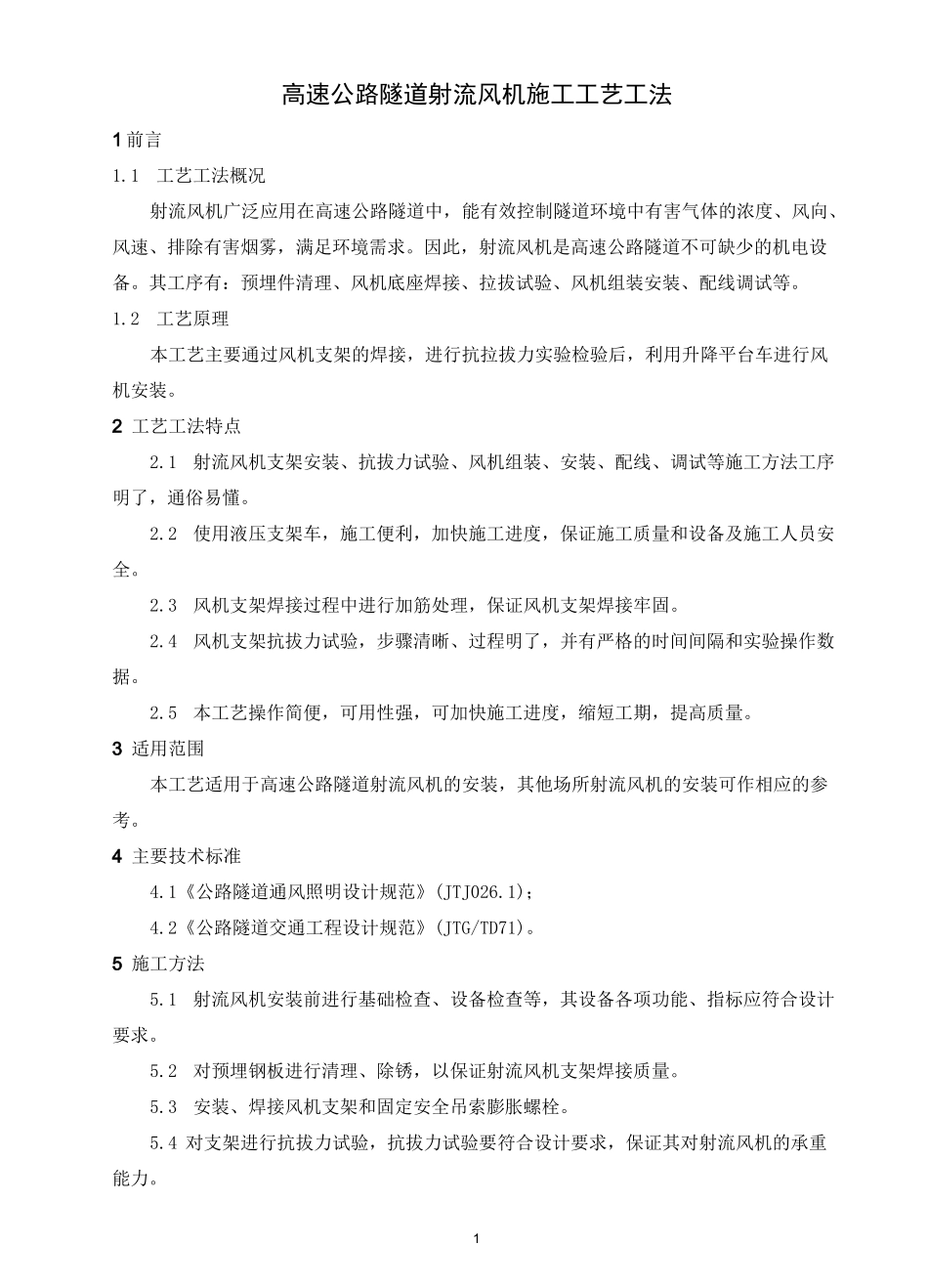

1高速公路隧道射流风机施工工艺工法1 前言1.1工艺工法概况射流风机广泛应用在高速公路隧道中，能有效控制隧道环境中有害气体的浓度、风向、风速、排除有害烟雾，满足环境需求。因此，射流风机是高速公路隧道不可缺少的机电设备。其工序有：预埋件清理、风机底座焊接、拉拔试验、风机组装安装、配线调试等。1.2工艺原理本工艺主要通过风机支架的焊接，进行抗拉拔力实验检验后，利用升降平台车进行风机安装。2 工艺工法特点2.1射流风机支架安装、抗拔力试验、风机组装、安装、配线、调试等施工方法工序明了，通俗易懂。2.2使用液压支架车，施工便利，加快施工进度，保证施工质量和设备及施工人员安全。2.3风机支架焊接过程中进行加筋处理，保证风机支架焊接牢固。2.4风机支架抗拔力试验，步骤清晰、过程明了，并有严格的时间间隔和实验操作数据。2.5本工艺操作简便，可用性强，可加快施工进度，缩短工期，提高质量。3 适用范围本工艺适用于高速公路隧道射流风机的安装，其他场所射流风机的安装可作相应的参考。4 主要技术标准4.1《公路隧道通风照明设计规范》(JTJ026.1)；4.2《公路隧道交通工程设计规范》(JTG/TD71)。5 施工方法5.1射流风机安装前进行基础检查、设备检查等，其设备各项功能、指标应符合设计要求。5.2对预埋钢板进行清理、除锈，以保证射流风机支架焊接质量。5.3安装、焊接风机支架和固定安全吊索膨胀螺栓。5.4 对支架进行抗拔力试验，抗拔力试验要符合设计要求，保证其对射流风机的承重能力。25.5风机、附件地面组装，运至安装施工现场。5.6运用液压升降车抬升射流风机，并对其安装、固定。5.7射流风机配线、连接，确信其连接正确，加电测试其运行状况6 工艺流程及操作要点6.1射流风机安装流程图射流风机安装的流程如图 1 所示：图 1 射流风机安装顺序图6.2施工准备6.2.1 施工条件检查1 检查预埋件符合设计要求。2 检查风机支架的尺寸、螺丝孔位等应符合设计要求。3 检查风机支架与预埋钢板的焊接面应平整，无凹陷凸起等。6.2.2 设备检查1 风机运抵现场后，应保持包装和密封良好，技术文件齐全，有装箱清单，其规格、型号、技术参数等应符合设计要求。2 风机安装前应进行详细的开箱检验、并进行抽检试验，风机的规格、数量、型号、技术参数，应符合设计要求。3 安装前进行外观清理检查，包括外部清扫、紧固件的拆卸、检查风机各相绝缘等情况检查测定，并做好记录。4 当发现型号、规格、数量、装箱单与合同清单不...
