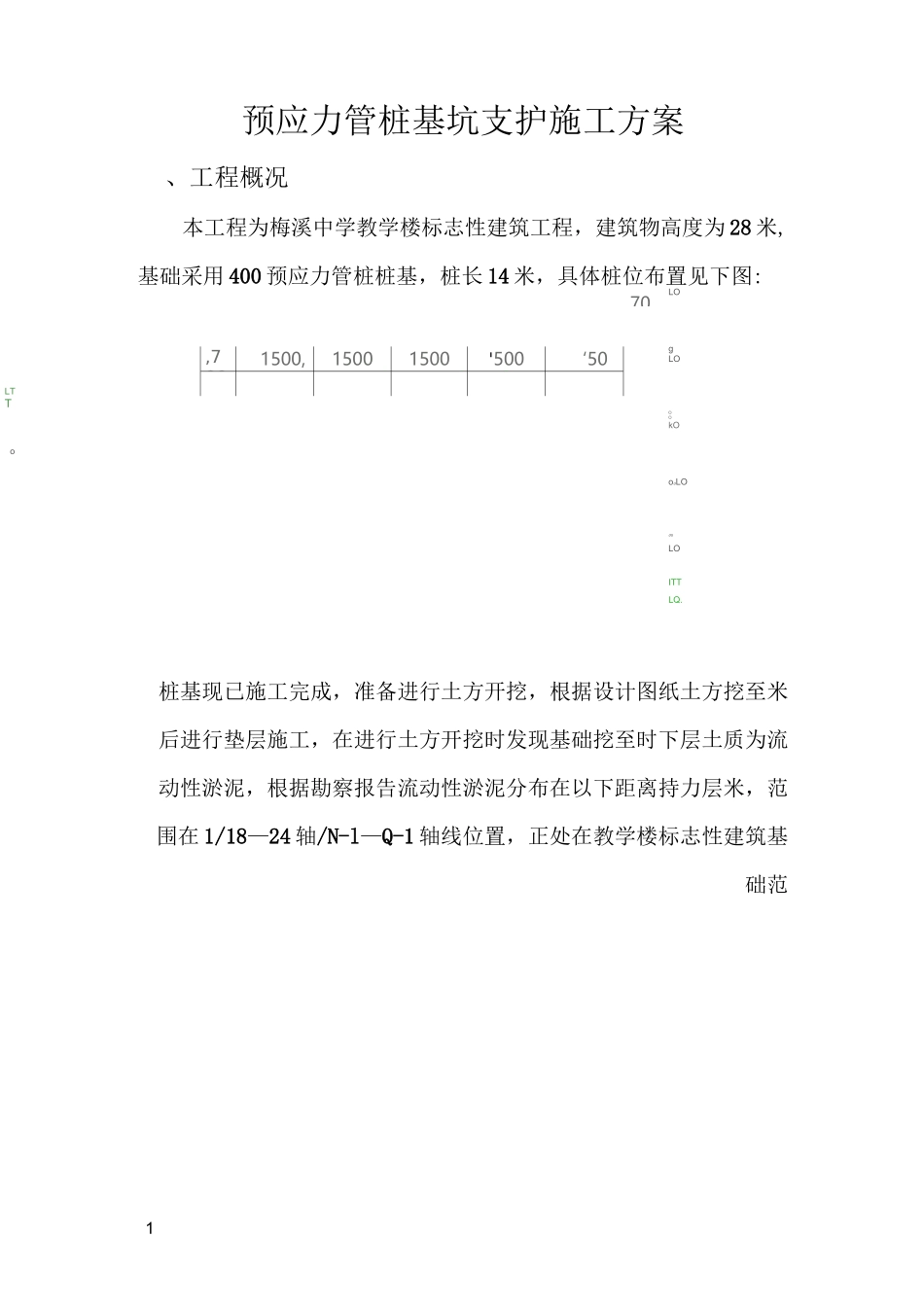

1,7001500,1500ji1500J'500!J‘500,LTToo预应力管桩基坑支护施工方案、工程概况本工程为梅溪中学教学楼标志性建筑工程，建筑物高度为 28 米,基础采用 400 预应力管桩桩基，桩长 14 米，具体桩位布置见下图:LOgLOOOkOooLOooLOITTLQ.桩基现已施工完成，准备进行土方开挖，根据设计图纸土方挖至米后进行垫层施工，在进行土方开挖时发现基础挖至时下层土质为流动性淤泥，根据勘察报告流动性淤泥分布在以下距离持力层米，范围在 1/18—24 轴/N-l—Q-1 轴线位置，正处在教学楼标志性建筑基础范702围内，若继续开挖，可能造成基坑塌方，并对临近基础产生扰动，而且对施工人员在基坑内施工无安全保证，为预防基础开挖出现塌方,确保工程施工安全，特编制本方案。二、方案选择由于标志性建筑基础垫层临近教学楼承台距离较小，约米，无法采用放坡深挖施工，所以考虑采用 400 预应力管桩排桩加内支撑做为围护结构，预应力管桩长度采用 14 米，将桩打至持力层，具体打桩施工按桩基施工方案进行，排桩距离标志性建筑垫层边 500，桩间距离 50，排桩施工完成后进行内支撑施工，内支撑采用 25#a（高度250,厚度为 7）型槽钢沿桩顶边沿连续焊接布置，再采用 20#a（高度200，厚度为 7）型工字钢在四角成 450与槽钢焊接连接，使排桩具有整体横向抗剪力，具体布置如下图：排桩及支撑施工完成后再进行挖土施工。三、抛石排淤为确保施工安全，土方开挖采用机械挖土，挖土深度达到流动性淤泥层时停止挖土施工，由于作业人员无法在流动性淤泥上施工，所以考虑采用抛石排淤方案将淤泥清除，再进行垫层施工。0QO00OOQQgo---_:b0c^duAX:^ccOOOOOOQ80000QQOOOOOOQOOOOO3-IHJ\\i-n抛石排淤时采用直径 500-700 的块石自由落体抛至基础桩空隙内，使其自由下沉至淤泥底，连续抛掷块石，块石下沉使淤泥上排，至基础桩顶，在上层采用抽泥泵清淤，抛石在桩间形成整体的承重层，保证作业人员在进行垫层施工时的安全，具体排桩深度以及抛石深度详见隐蔽工程记录。四、文明施工安全：（一）、建立管理机构成立现场文明施工管理组织，定期组织检查评比，制定奖罚制度，切实落实执行文明施工细则及奖罚制度。二）、实行分层包干管理由各施工段责任人负责本段的文明施工管理。（三）建立健全施工计划管理体制制度1、认真编制施工作业计划。2、做好总平面管理工作，经常检查执行情况。3、认真填写施工日志，建立单位工程工期考核记录。4、合理安排施工程序，做好安全生产...
