建筑工程外脚手架搭设标准VIP免费

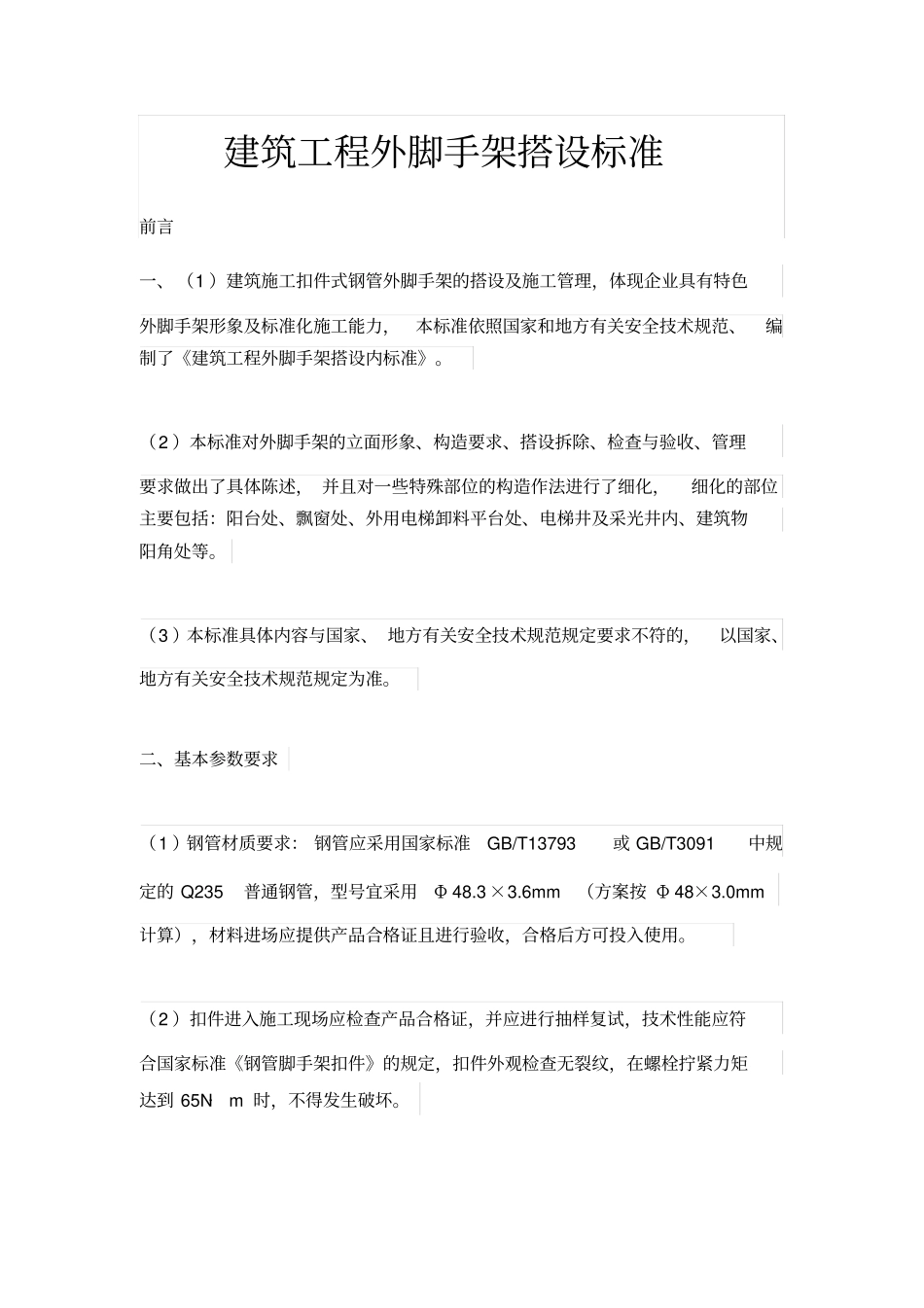

建筑工程外脚手架搭设标准_第1页
1/43
建筑工程外脚手架搭设标准_第2页
2/43
建筑工程外脚手架搭设标准_第3页
3/43
建筑工程外脚手架搭设标准前言一、 (1 )建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。(2 )本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述, 并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。(3 )本标准具体内容与国家、 地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。二、基本参数要求(1 )钢管材质要求: 钢管应采用国家标准GB/T13793或 GB/T3091中规定的 Q235普通钢管,型号宜采用Φ 48.3 ×3.6mm(方案按 Φ 48×3.0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。(2 )扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到 65N·m 时,不得发生破坏。(3 )外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆和两道面漆。(4 )木脚手板型号 3000(6000)×200(250) ×50,两端采用 Φ 1.6mm镀锌铁丝绑扎; 钢筋网片式脚手架采用HPB235Φ 6钢筋制作截面 40mm间距,用 Φ 1.6mm镀锌铁丝固定在小横杆上。3 钢管颜色(1 )黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。(2 )红色油漆:连墙件。(3 )黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。(4 )红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。(5 )示意图颜色与文字叙述不一致的,以文字描述的颜色为准。4 外立面形象(1 )脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志( “公司”横幅)和宣传标语。保证外架协调美观,体现企业特色。5 杆件设置(1 )架体阴阳转角处应设置4 根立杆,大横杆应连通封闭。(2 )主节点处必须设置纵横向水平杆。(3 )立杆除顶层顶部外必须采用对接,大横杆在架体转角外可以搭接,剪刀撑必须搭接。(4 )剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。6 立杆基础(1 )落地式脚手架搭设高度不宜超过35m ,高度在 35 ~50m时必须采取卸荷措施,高度大于50...
