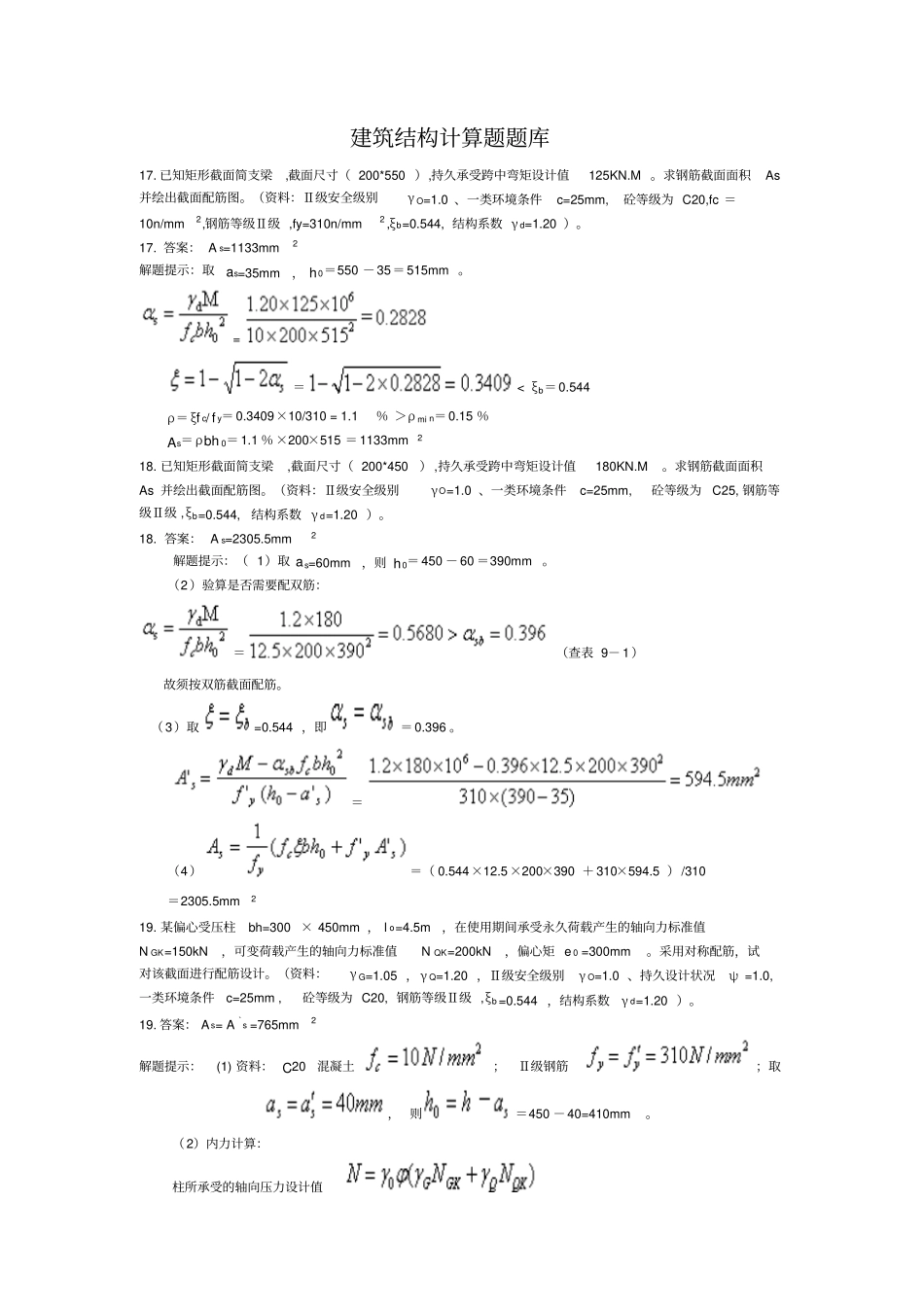

建筑结构计算题题库17. 已知矩形截面简支梁,截面尺寸（ 200*550 ）,持久承受跨中弯矩设计值125KN.M 。求钢筋截面面积As并绘出截面配筋图。（资料：Ⅱ级安全级别γ O=1.0 、一类环境条件c=25mm, 砼等级为 C20,fc ＝10n/mm2,钢筋等级Ⅱ级 ,fy=310n/mm2 ,ξb=0.544, 结构系数 γ d=1.20 ）。17. 答案： A s=1133mm2解题提示：取as=35mm， h0＝550 － 35＝ 515mm 。=＝< ξb＝ 0.544 ρ＝ ξf c/ f y＝ 0.3409×10/310 = 1.1％ ＞ρ mi n＝ 0.15 ％As＝ ρbh 0＝ 1.1 ％ ×200×515 ＝ 1133mm218. 已知矩形截面简支梁,截面尺寸（ 200*450） ,持久承受跨中弯矩设计值180KN.M。求钢筋截面面积As 并绘出截面配筋图。（资料：Ⅱ级安全级别γO=1.0 、一类环境条件c=25mm, 砼等级为C25, 钢筋等级Ⅱ级 ,ξb=0.544,结构系数 γ d=1.20 ）。18. 答案： A s=2305.5mm2解题提示：（ 1）取 as=60mm，则 h0＝ 450 － 60 ＝390mm。（2）验算是否需要配双筋：＝（查表 9－ 1）故须按双筋截面配筋。（ 3）取=0.544 ，即＝ 0.396 。＝（4）＝（ 0.544×12.5×200×390 ＋ 310×594.5 ） /310 ＝2305.5mm219. 某偏心受压柱bh=300 × 450mm ， l o=4.5m，在使用期间承受永久荷载产生的轴向力标准值N GK=150kN，可变荷载产生的轴向力标准值N QK=200kN，偏心矩 e 0 =300mm。采用对称配筋，试对该截面进行配筋设计。（资料：γ G=1.05 ， γ Q=1.20 ，Ⅱ级安全级别γ O=1.0 、持久设计状况ψ =1.0,一类环境条件c=25mm , 砼等级为 C20, 钢筋等级Ⅱ级 ,ξb =0.544 ，结构系数γ d=1.20 ）。19. 答案： As= A `s =765mm2 解题提示：(1) 资料： C20混凝土；Ⅱ级钢筋；取， 则＝450 － 40=410mm。（ 2）内力计算：柱所承受的轴向压力设计值＝(3)偏心距及偏心距增大系数的确定：／＝4500/450=10>8,应考虑纵向弯曲的影响。＝300mm＝450/30 ＝15mm, 按实际偏心距＝300mm计算。，取＝1；由于／＝ 10<15 ，故取＝1；＝ (4) 判别大小偏压：压区高度＝所以按大偏心受压构件计算。(5) 配筋计算：＝＝＝ 765mm2＝’五、计算题（每题15 分，共 45 分）1. 某钢筋混凝土矩形截面梁，截面尺寸，混凝土强度等级C25，钢筋采用HRB400级，已经配置有3 根直径为的纵向受拉钢筋，混凝土保护层厚度25。该梁承受最大弯矩设计值=120。试复核梁是否安全。[ 解 ]（...
