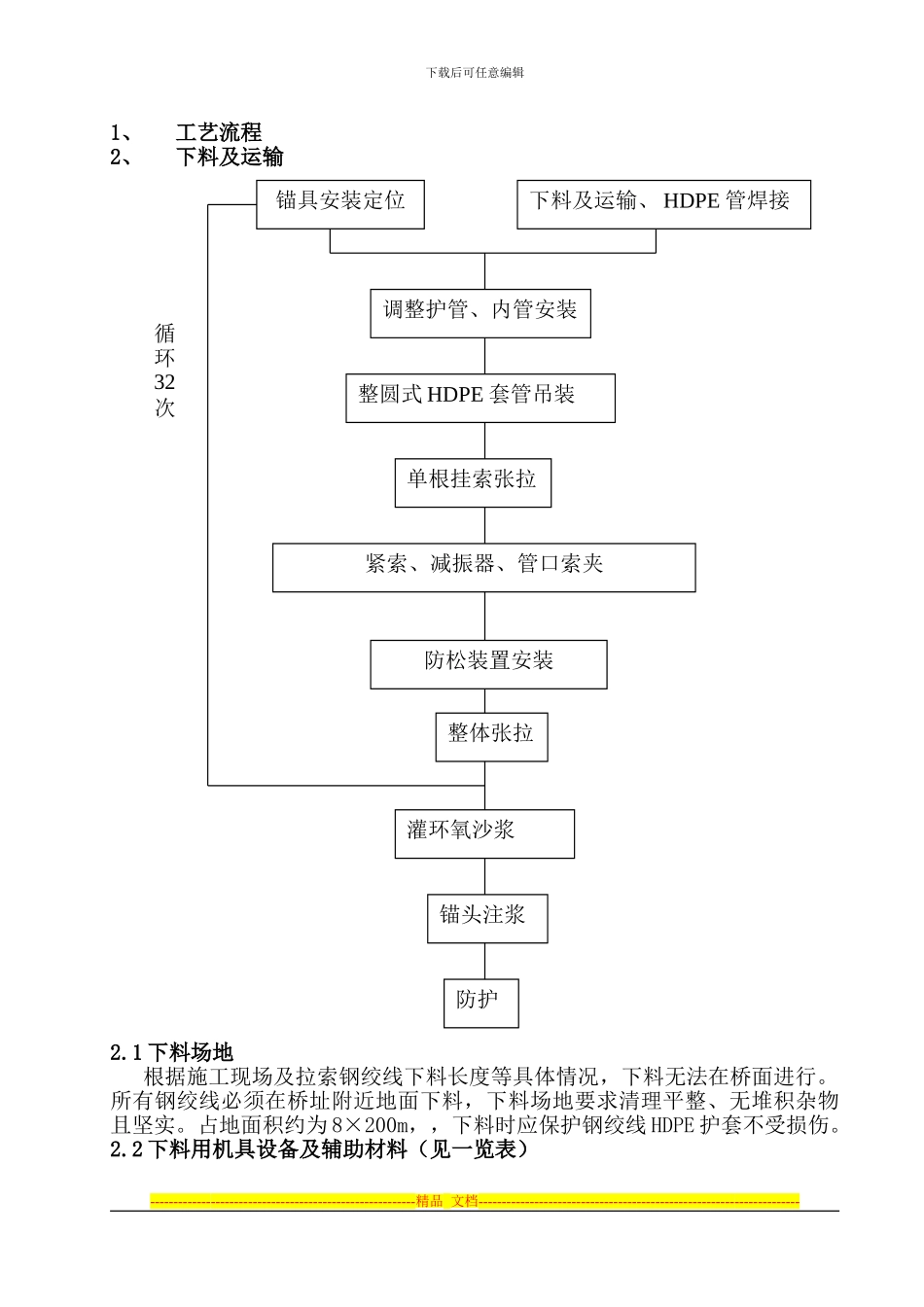

下载后可任意编辑CC-WJ3 斜拉索施工方案拉索由锚固段+过渡段+自由段+塔柱内段+自由段+过渡段+锚固段构成（见结构示意图（二）、（三））。1、锚固段+过渡段组成——锚板、夹片、螺母、支承筒、密封装置、承压板、预埋管、减振器和防松装置等组成。1.1 在锚固段张拉锚具中，夹片、锚板、支承筒、螺母是加工上主要控制件，也是结构上的主要受力件。1.2 密封装置：其主要起防止漏浆、防水的密封作用。它由隔板、O 型密封圈、内外密封板、密封圈构成。1.3 预埋管、支承筒在体系中起承力作用，预埋管除起锚固区的支承筒空间外，还由于它和砼结构接触面大而比承压板传力更大，管内应该有排水孔道。1.4 减振器：对索体的横向振动起减振作用，从而提高锚固效率及索整体寿命而不影响调索。1.5 防松装置：主要由锁紧螺母和压板构成，在钢绞线单根张拉结束后整体调索之前安装。对夹片起防松、挡护作用。2 自由段组成——由带 HDPE 护套的镀锌钢绞线、索夹及外护套防护 HDPE 套管构成。2.1 钢绞线为拉索的传力单元。2.2 管口索夹因受力大而采纳钢质索夹。它是在紧索完成后安装的。2.3 外防护 HDPE 管：主要对钢绞线起防护作用，本工程采纳整体圆式段管为7 米的 HDPE 套管。其连接方式采纳发热式工具对焊。3 塔柱内段组成——由内管、外管、塔顶锚碇板和抗滑索夹组成。外管埋设于砼塔内，内管置于外管内，斜拉索穿过内管。在两侧斜拉索出口处设抗滑索夹，以防止斜拉索相对滑动。施工工艺及方案---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑1、工艺流程2、下料及运输2.1 下料场地 根据施工现场及拉索钢绞线下料长度等具体情况，下料无法在桥面进行。所有钢绞线必须在桥址附近地面下料，下料场地要求清理平整、无堆积杂物且坚实。占地面积约为 8×200m，，下料时应保护钢绞线 HDPE 护套不受损伤。2.2 下料用机具设备及辅助材料（见一览表）---------------------------------------------------------精品 文档---------------------------------------------------------------------锚具安装定位下料及运输、 HDPE 管焊接调整护管、内管安装单根挂索张拉整圆式 HDPE 套管吊装紧索、减振器、管口索夹循环32次整体张拉防护灌环氧沙浆锚头注浆防松装置安装下载后可任意编辑序号 规格及名称单 位数 量 备 注1...
