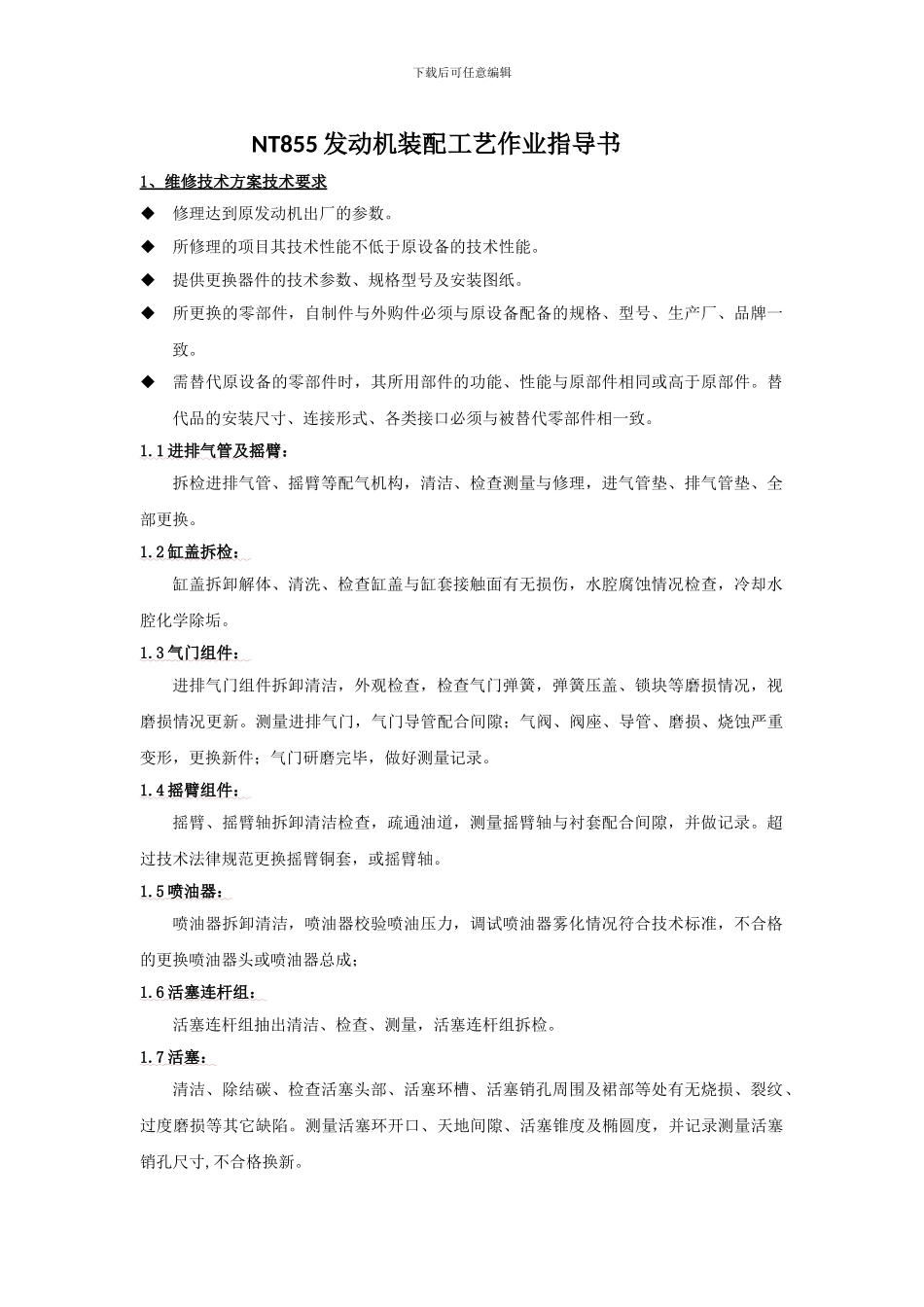

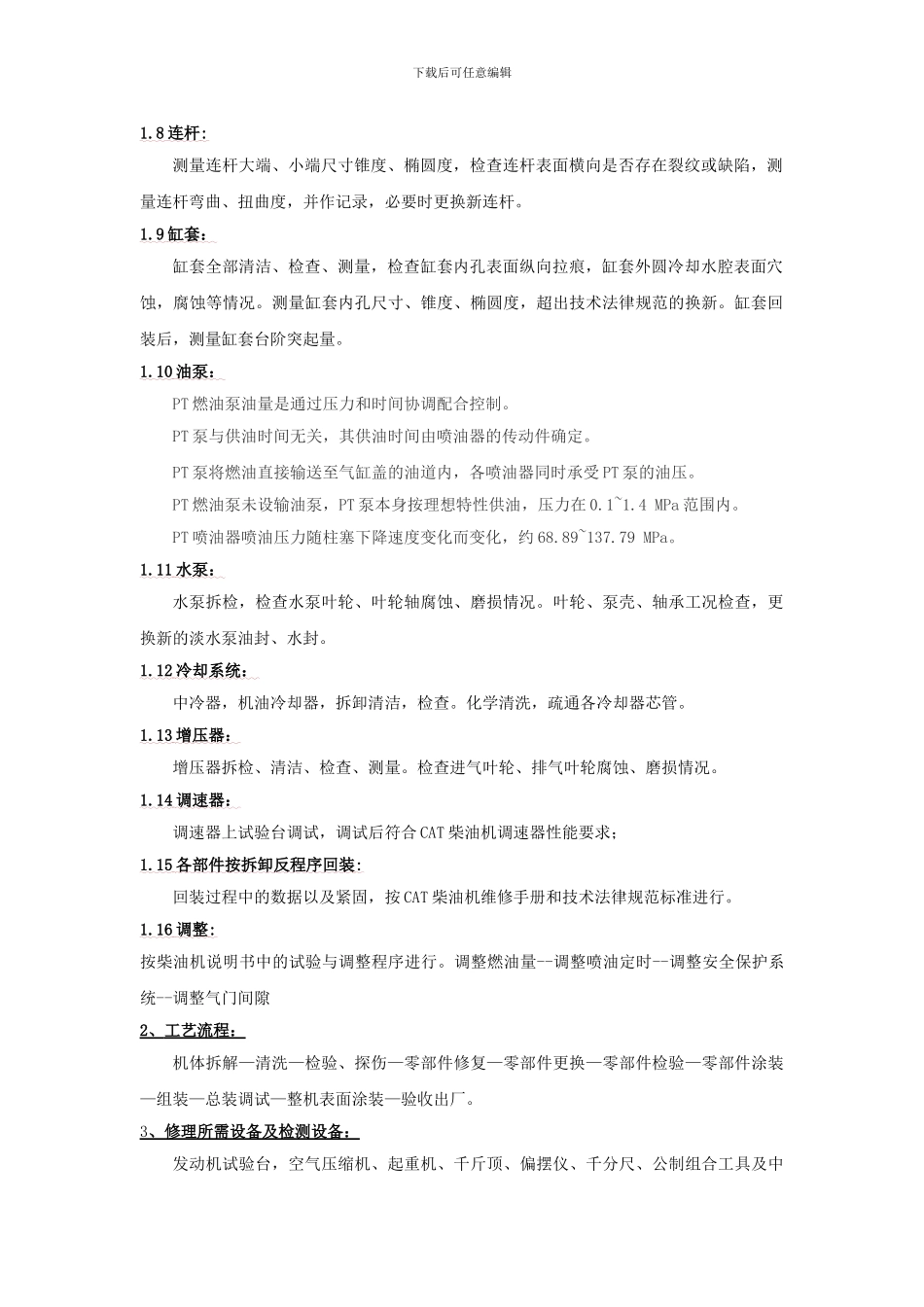

下载后可任意编辑NT855 发动机装配工艺作业指导书1 、 维修技术方案技术要求 修理达到原发动机出厂的参数。所修理的项目其技术性能不低于原设备的技术性能。提供更换器件的技术参数、规格型号及安装图纸。所更换的零部件，自制件与外购件必须与原设备配备的规格、型号、生产厂、品牌一致。需替代原设备的零部件时，其所用部件的功能、性能与原部件相同或高于原部件。替代品的安装尺寸、连接形式、各类接口必须与被替代零部件相一致。1.1 进排气管及摇臂 ：拆检进排气管、摇臂等配气机构，清洁、检查测量与修理，进气管垫、排气管垫、全部更换。1.2 缸盖拆检： 缸盖拆卸解体、清洗、检查缸盖与缸套接触面有无损伤，水腔腐蚀情况检查，冷却水腔化学除垢。1.3 气门组件： 进排气门组件拆卸清洁，外观检查，检查气门弹簧，弹簧压盖、锁块等磨损情况，视磨损情况更新。测量进排气门，气门导管配合间隙；气阀、阀座、导管、磨损、烧蚀严重变形，更换新件；气门研磨完毕，做好测量记录。1.4 摇臂组件： 摇臂、摇臂轴拆卸清洁检查，疏通油道，测量摇臂轴与衬套配合间隙，并做记录。超过技术法律规范更换摇臂铜套，或摇臂轴。1.5 喷油器： 喷油器拆卸清洁，喷油器校验喷油压力，调试喷油器雾化情况符合技术标准，不合格的更换喷油器头或喷油器总成；1.6 活塞连杆组： 活塞连杆组抽出清洁、检查、测量，活塞连杆组拆检。1.7 活塞： 清洁、除结碳、检查活塞头部、活塞环槽、活塞销孔周围及裙部等处有无烧损、裂纹、过度磨损等其它缺陷。测量活塞环开口、天地间隙、活塞锥度及椭圆度，并记录测量活塞销孔尺寸,不合格换新。下载后可任意编辑1.8 连杆 : 测量连杆大端、小端尺寸锥度、椭圆度，检查连杆表面横向是否存在裂纹或缺陷，测量连杆弯曲、扭曲度，并作记录，必要时更换新连杆。1.9 缸套： 缸套全部清洁、检查、测量，检查缸套内孔表面纵向拉痕，缸套外圆冷却水腔表面穴蚀，腐蚀等情况。测量缸套内孔尺寸、锥度、椭圆度，超出技术法律规范的换新。缸套回装后，测量缸套台阶突起量。1.10 油泵： PT 燃油泵油量是通过压力和时间协调配合控制。PT 泵与供油时间无关，其供油时间由喷油器的传动件确定。PT 泵将燃油直接输送至气缸盖的油道内，各喷油器同时承受 PT 泵的油压。PT 燃油泵未设输油泵，PT 泵本身按理想特性供油，压力在 0.1~1.4 MPa 范围内。PT 喷油器喷油压力随柱塞下降速度变化而变化，约 68.89~13...
