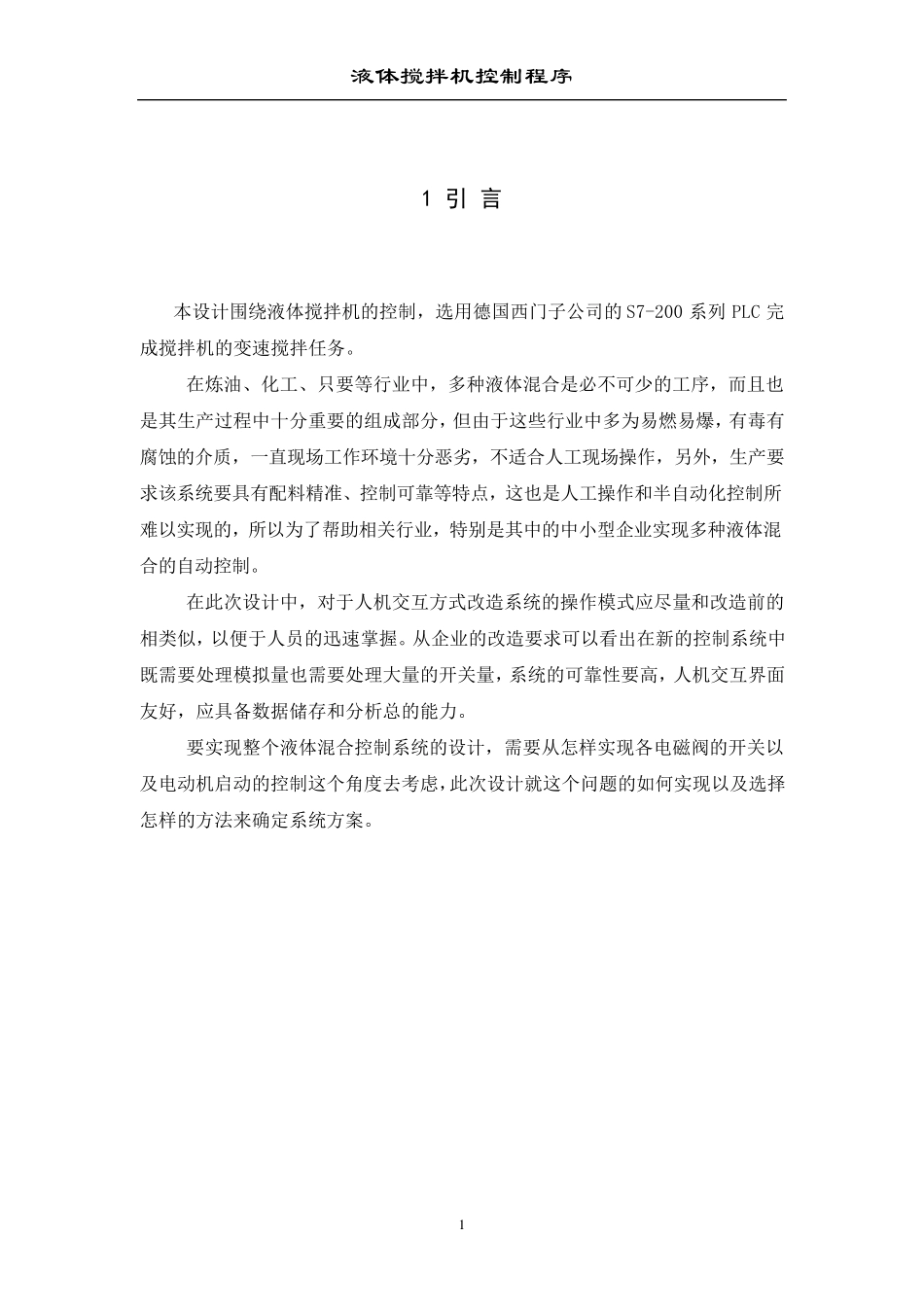

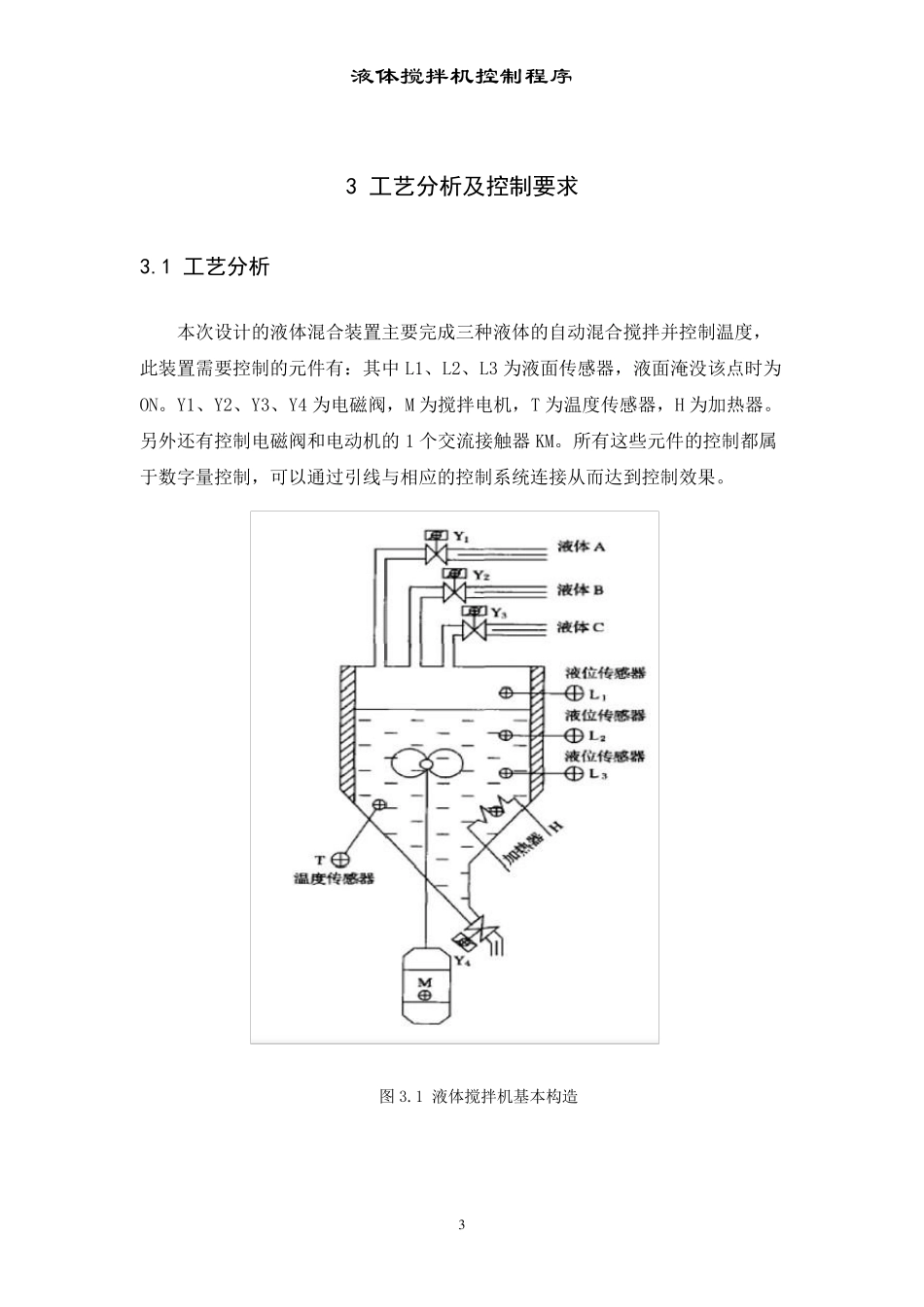

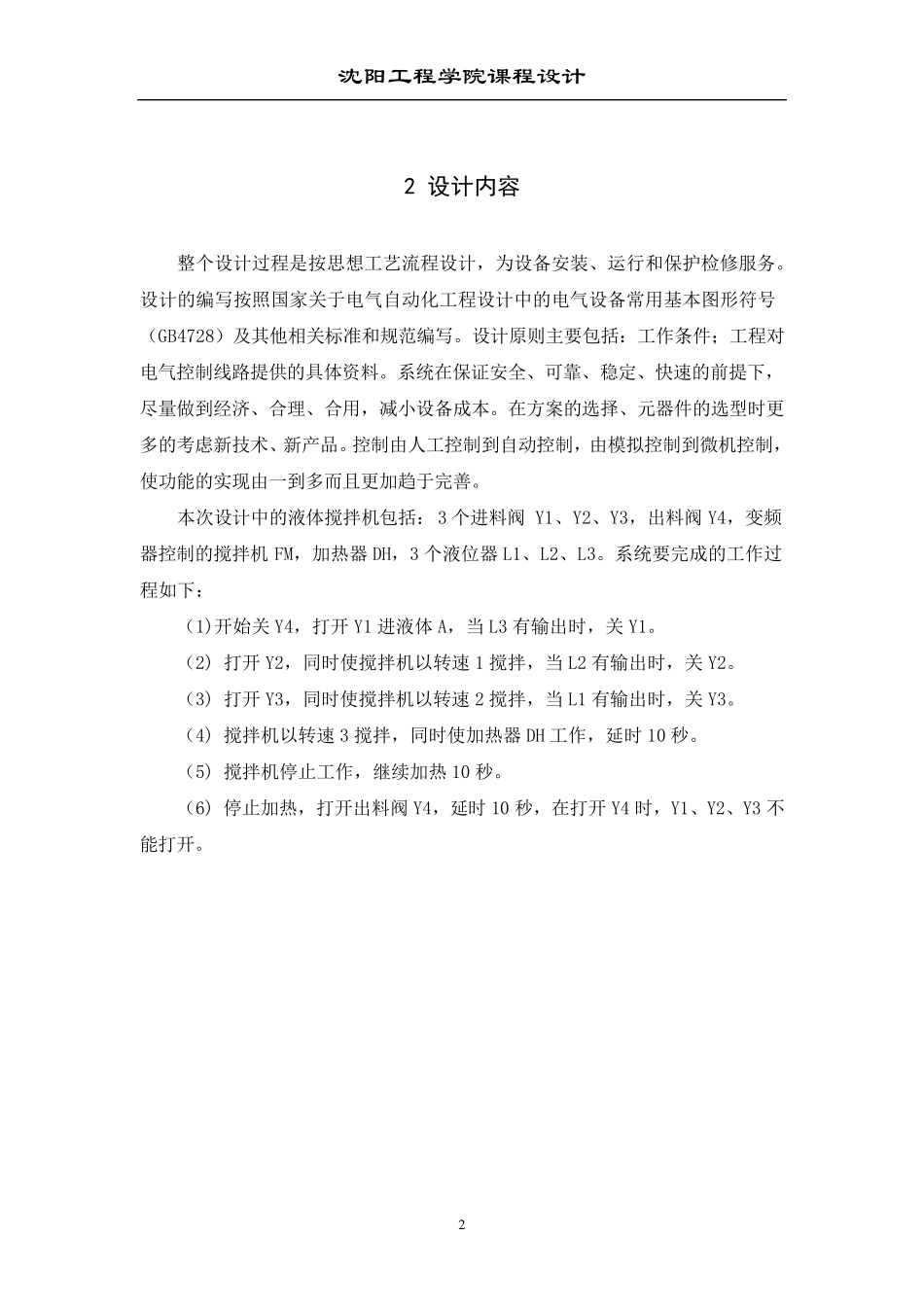

液体搅拌机控制程序 1 1 引 言 本设计围绕液体搅拌机的控制,选用德国西门子公司的S7-200 系列PLC 完成搅拌机的变速搅拌任务。 在炼油、化工、只要等行业中,多种液体混合是必不可少的工序,而且也是其生产过程中十分重要的组成部分,但由于这些行业中多为易燃易爆,有毒有腐蚀的介质,一直现场工作环境十分恶劣,不适合人工现场操作,另外,生产要求该系统要具有配料精准、控制可靠等特点,这也是人工操作和半自动化控制所难以实现的,所以为了帮助相关行业,特别是其中的中小型企业实现多种液体混合的自动控制。 在此次设计中,对于人机交互方式改造系统的操作模式应尽量和改造前的相类似,以便于人员的迅速掌握。从企业的改造要求可以看出在新的控制系统中既需要处理模拟量也需要处理大量的开关量,系统的可靠性要高,人机交互界面友 好 ,应具备 数 据 储 存 和分析 总 的能 力 。 要实现整 个 液体混合控制系统的设计,需要从怎 样 实现各 电 磁 阀 的开关以及 电 动机启 动的控制这个 角 度 去 考 虑 ,此次设计就 这个 问 题 的如 何 实现以及 选择怎 样 的方法 来 确 定 系统方案 。 沈阳工程学院课程设计 2 2 设计内容 整个设计过程是按思想工艺流程设计,为设备安装、运行和保护检修服务。设计的编写按照国家关于电气自动化工程设计中的电气设备常用基本图形符号(GB4728)及其他相关标准和规范编写。设计原则主要包括:工作条件;工程对电气控制线路提供的具体资料。系统在保证安全、可靠、稳定、快速的前提下,尽量做到经济、合理、合用,减小设备成本。在方案的选择、元器件的选型时更多的考虑新技术、新产品。控制由人工控制到自动控制,由模拟控制到微机控制,使功能的实现由一到多而且更加趋于完善。 本次设计中的液体搅拌机包括:3 个进料阀 Y1、Y2、Y3,出料阀Y4,变频器控制的搅拌机FM,加热器 DH,3 个液位器 L1、L2、L3。系统要完成的工作过程如下: (1)开始关 Y4,打开Y1 进液体 A,当L3 有输出时,关 Y1。 (2) 打开Y2,同 时使搅拌机以 转 速 1 搅拌,当L2 有输出时,关 Y2。 (3) 打开Y3,同 时使搅拌机以 转 速 2 搅拌,当L1 有输出时,关 Y3。 (4) 搅拌机以 转 速 3 搅拌,同 时使加热器 DH 工作,延 时 10 秒 。 (5) 搅拌机停 止 工作,继 续 加热10 秒 。 (6) 停 止 加热,打开出料阀Y4,延 ...
