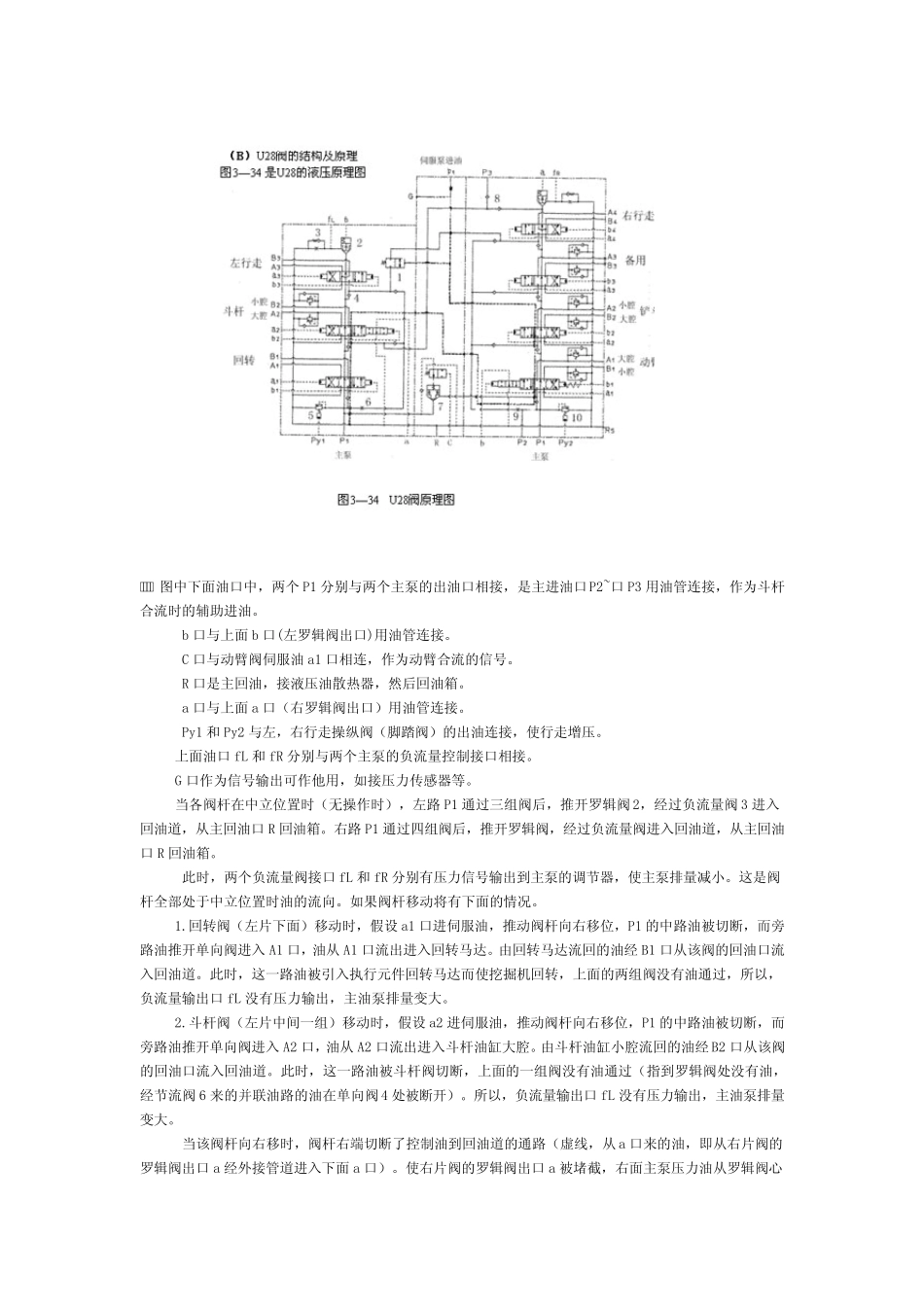

液压挖掘机主控制阀液压挖掘机主控制阀 液压挖掘机主控制阀液压挖掘机主控制阀 液压挖掘机主控制阀液压挖掘机主控制阀 主控制阀也称为主控阀或主阀,它的作用是按操作者的指令将泵排出的压力油提供到各执行元件,使挖掘机完成各种动作。主控阀是个复杂的液压元件,现就几种典型的主控阀加以说明。 1.U28 阀 U28 阀是日本东芝公司生产的专用于20—3t 的挖掘机上。其外形见图 3—32 图 3—32 U28 阀外形图 该阀是一组多路阀,阀体分左,中,右三片,用螺栓紧密相联。左片是一组三联阀(上图中 1,2,3号阀),中间片是油道,右片是一组四联阀(上图中 4,5,6,7 号阀)。 该阀具有如下功能: (1)单独动臂提升时双泵合流供油,提高动臂提升速度。 (只在动臂提升时) (2)斗杆单独动作时双泵台流供油,加快斗杆动作速度。 (3)动臂优先,动臂与其他动作同时进行时,动臂的动作将优先保证。 (4)回转优先,回转与斗杆同时动作时,回转将优先保证。 (5)负流量控制,给主泵提供一个负流量信号,使阀杆在中位时,主泵排量变为最小。 (6)直线行走,当挖掘机前进或后退时可同时作其他动作,以保证特殊工况的需要。 (7)可配置电传感器,以满足电控的需要。 (A)液压系统 符 号 图中下面油口中,两个P1 分别与两个主泵的出油口相接,是主进油口P2~口P3 用油管连接,作为斗杆合流时的辅助进油。 b 口与上面b 口(左罗辑阀出口)用油管连接。 C 口与动臂阀伺服油a1 口相连,作为动臂合流的信号。 R 口是主回油,接液压油散热器,然后回油箱。 a 口与上面a 口(右罗辑阀出口)用油管连接。 Py1 和 Py2 与左,右行走操纵阀(脚踏阀)的出油连接,使行走增压。 上面油口fL 和 fR 分别与两个主泵的负流量控制接口相接。 G 口作为信号输出可作他用,如接压力传感器等。 当各阀杆在中立位置时(无操作时),左路 P1 通过三组阀后,推开罗辑阀 2,经过负流量阀 3 进入回油道,从主回油口R 回油箱。右路 P1 通过四组阀后,推开罗辑阀,经过负流量阀进入回油道,从主回油口R 回油箱。 此时,两个负流量阀接口fL 和 fR 分别有压力信号输出到主泵的调节器,使主泵排量减小。这是阀杆全部处于中立位置时油的流向。如果阀杆移动将有下面的情况。 1.回转阀(左片下面)移动时,假设 a1 口进伺服油,推动阀杆向右移位,P1 的中路油被切断,而旁路油推开单向阀进入 A1 口,油从 A1 口流出进入回转马达。由回转...
