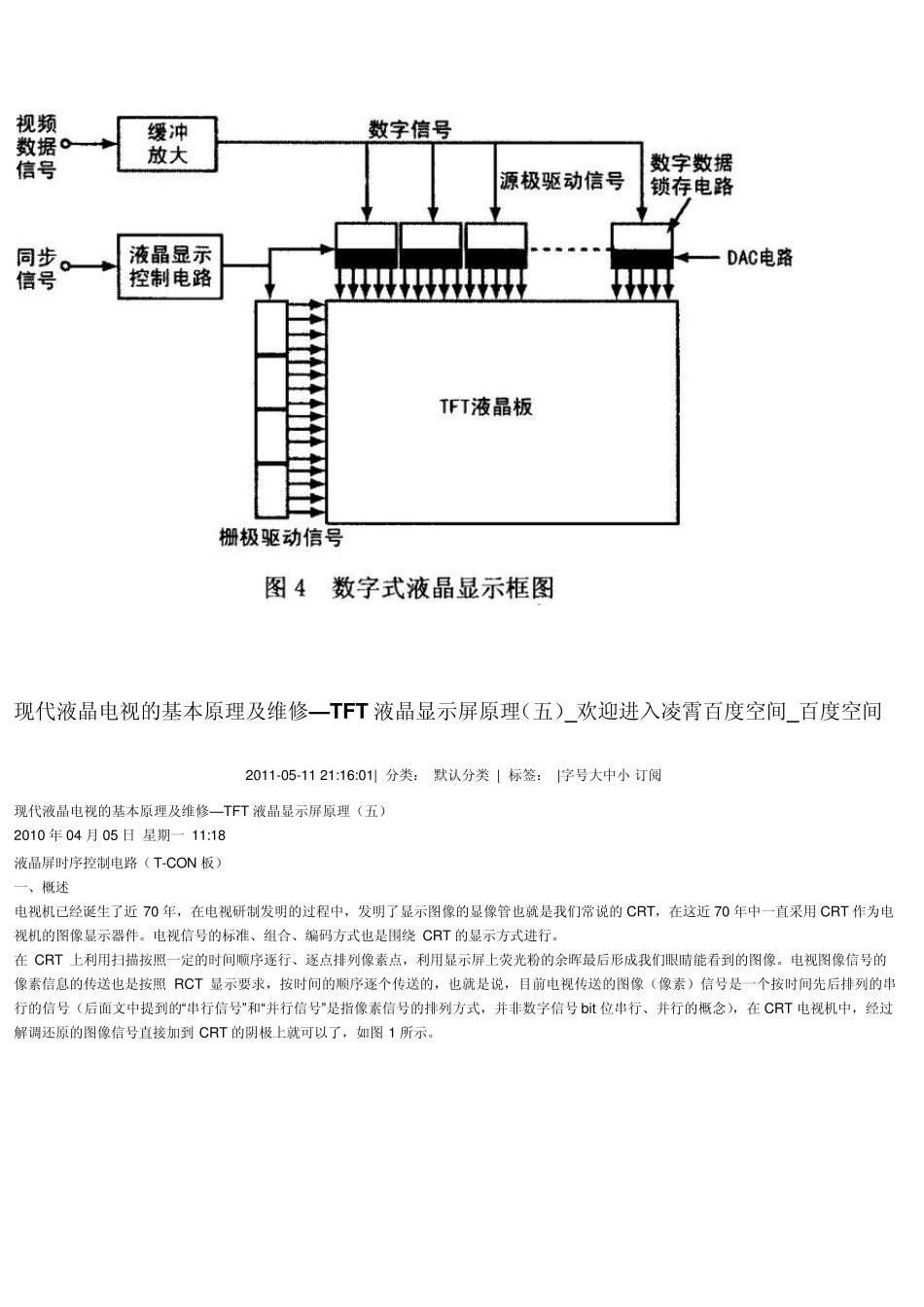

液晶电视原理框图 2010-09-30 17:28:22| 分类: 默认分类 | 标签:电路 原理 框图 如图 液晶电视 |字号大中小 订阅 1.液晶电视原理简介 液晶电视是在CRT 电视和液晶显示器的基础上发展起来的,因此它的内部电路是cRT 彩电和液晶显示器的内部电路的综合体。其中的前端视频、伴音信号处理电路原理与中小屏幕彩电基本相同,但是对电路元器件质量和体积要求更高,例如许多液晶电视采用的一体化高频调谐器,包含调谐和中放等电路,数百个元器件封闭在一个小体积的金属屏蔽盒内,对元器件的热稳定性要求很高。为了提高电路的稳定性,方便维修,目前许多液晶电视已采用分立元件电路。其中的后端数字信号处理、电极驱动、背光灯电压逆变等电路与液晶显示器电路基本相同。Lc-TV 的内部电路框图如图l 所示。 图(1) 从图1 可见液晶电视内部电路包括高频信号接收电路;视频、伴音信号准分离电路;伴音信号解调解码电路;伴音功放电路:视频信号数字变换电路:电极驱动信号放大电路;背光灯自举升压电路,以及常规 CRT 彩电具备的CPU 系统控制;遥控.接收;AV、VGA 输入接口等电路。 2.TFT 液晶显示原理简介 液晶电视与 CRT 彩电,其最大的不同点在于图像显示原理不同,因此本文主要介绍目前广泛采用的TFT 液晶显示屏的原理。液晶板是由按横竖规则排列的几十万甚至上百万个像素单元构成的,它的基本材料是液晶材料,这种材料在电压的控制下可以改变其透光特性。当有光源从背面照射时,通过对每个像素单元上电压的控制就形成明暗不同的图像。如果在像素单元上有规律地将 R、G、B 滤色片覆盖于上,就可以显现出彩色图像。为了实现对每个像素单元的控制,需要将像素电极和控制晶体管制作在液晶显示板上,其结构如图2 所示,其等效电路如图3 所示。 从图3 可见每个像素单元是由开关晶体管,充电电容和液晶单元构成,将这些像素液晶单元有规律地排列起来,其开关晶体管受驱动电路信号控制,由开关晶体管的通断来控制液晶像素的光通性。当液晶板背面有光源照射时,液晶板将按脉冲电信号的变化规律来还原彩色图像信号。数字式液晶显示框图如图4 所示。 现代液晶电视的基本原理及维修—TFT 液晶显示屏原理(五)_欢迎进入凌霄百度空间_百度空间 2011-05-11 21:16:01| 分类: 默认分类 | 标签: |字号大中小 订阅 现代液晶电视的基本原理及维修—TFT 液晶显示屏原理(五) 2010 年04 月05 日 星期一 11:18 ...
