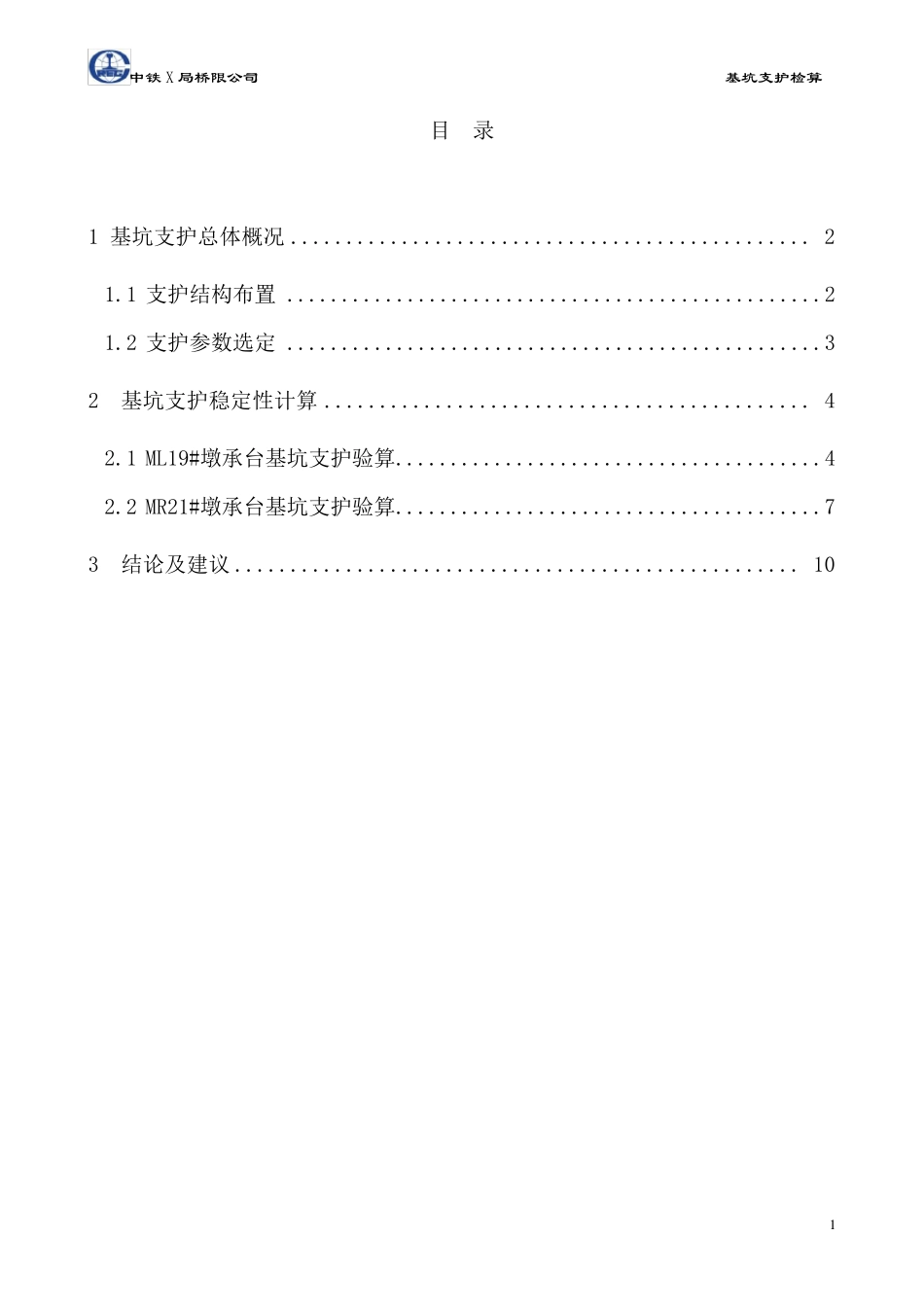

中铁 X 局桥限公司 基坑支护检算 1 目 录 1 基坑支护总体概况 ............................................... 2 1.1 支护结构布置 ................................................. 2 1.2 支护参数选定 ................................................. 3 2 基坑支护稳定性计算 ............................................ 4 2.1 ML19#墩承台基坑支护验算 ....................................... 4 2.2 MR21#墩承台基坑支护验算 ....................................... 7 3 结论及建议 ................................................... 10 中铁 X 局桥限公司 基坑支护检算 2 1 基坑支护总体概况 1.1 支护结构布置 XXXX 立交桥与铁路线路斜交角为80.1 度。上部采用左右分幅箱梁，每幅孔跨布置为2×56mT 构，桥梁部分全长 112m,其中 2×44m 为转体施工段。平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏 7.56m,左幅桥主墩承台距陇海铁路防护栏 7.47m。承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示： 图 1.1 MR21#墩承台基坑支护平面图（单位:m） 图 1.2 ML19#墩承台基坑支护平面图（单位:m） 中铁 X 局桥限公司 基坑支护检算 3 图1.3 MR21#墩承台基坑支护立面图（单位:cm） 图1.4 ML19#墩承台基坑支护立面图（单位:cm） 1.2 支护参数选定 1.2.1 支护材料工程量 表1.1 转体T 构桥基坑支护工程数量表 工程项目及材料名称 数量 长度(m) 重量(kg) ML19#墩 12m 长Ф600×10mm 钢管桩 43 12 75078 I32 工字钢 2 4.9 565.46 I32 工字钢 2 27.9 3219.66 I32 工字钢 2 10.9 1257.86 C20 护壁砼 18.67（m3） MR21#墩 12m 长Ф600×10mm 钢管桩 42 12 73332 I32 工字钢 2 5 577 I32 工字钢 2 27 3115.5 I32 工字钢 2 11 1269.4 C20 护壁砼 15.09(m3) 合计 12m 长Ф600×10mm 钢管桩 148.4（T） I32 工字钢 10.005（T） C20 护壁砼 33.76（m3） ML19#墩基坑开挖：3358.68 方，MR21#墩基坑开挖：2782.76 方 1.2.2 支护土层参数 中铁 X 局桥限公司 基坑支护检算 4 根 据 设 计 图 纸 中 设 计 说 明 及 现 场 实 地 勘 查 ， 该 地 区 土 质 主 要 为 失 陷 性...
