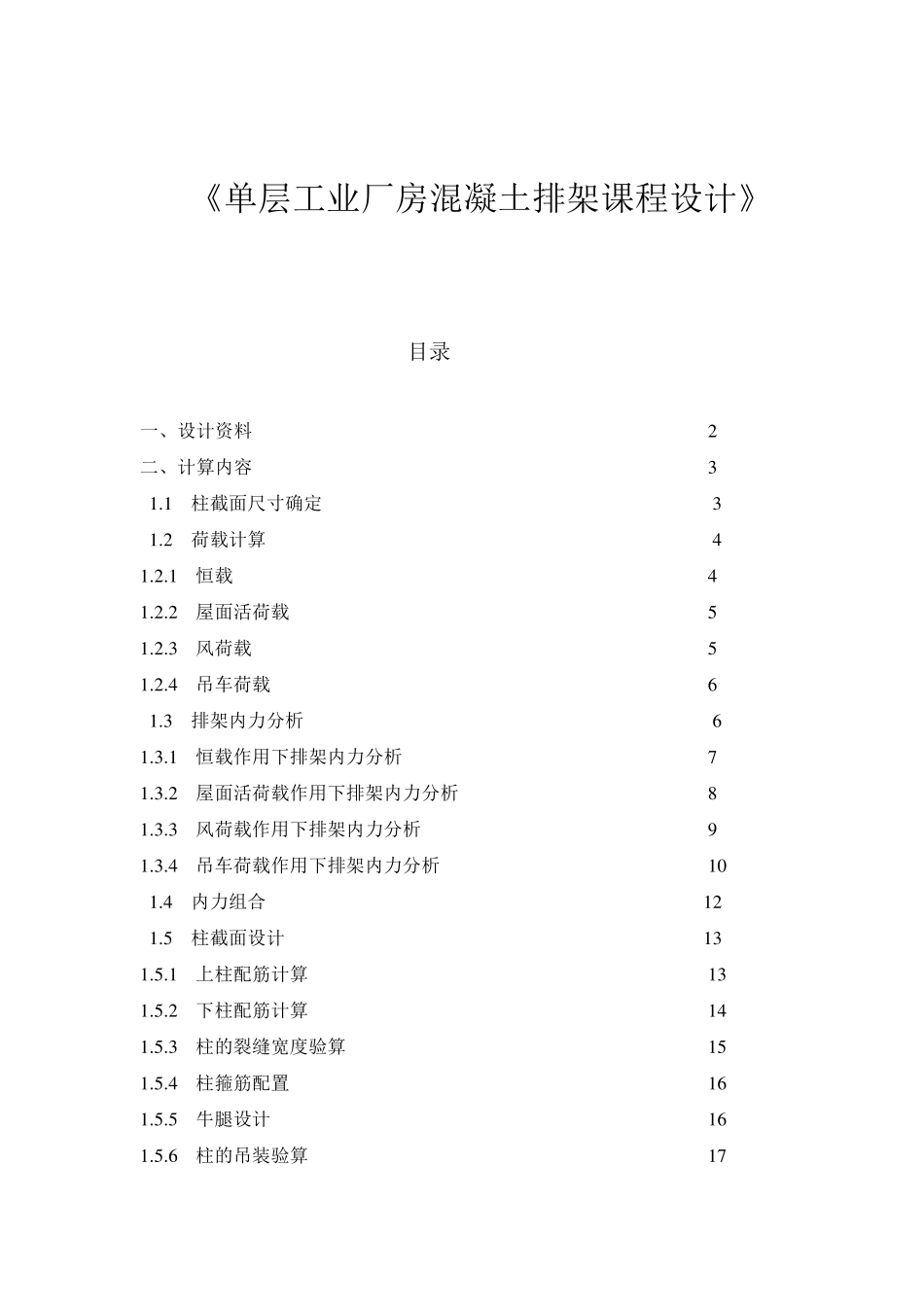

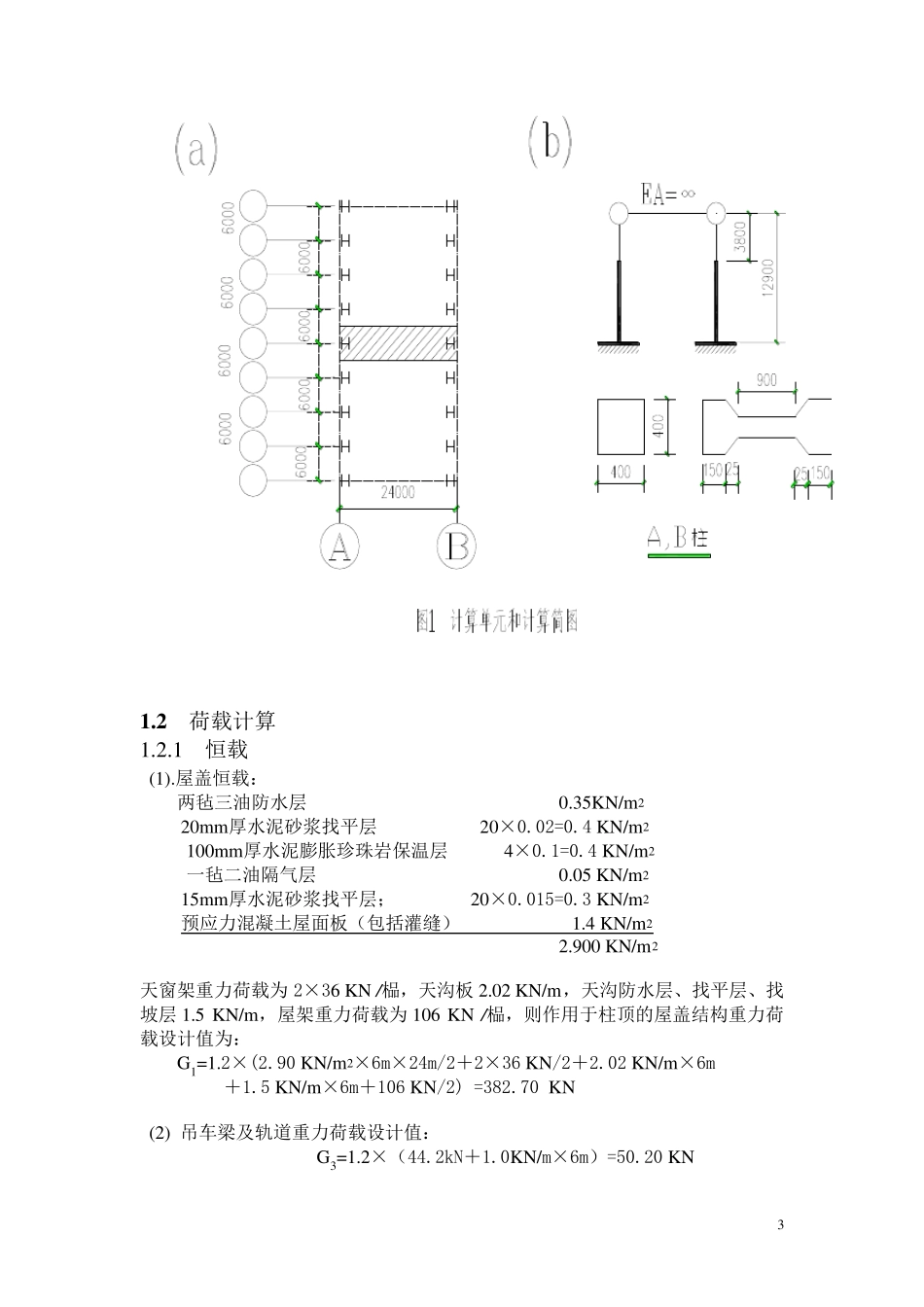

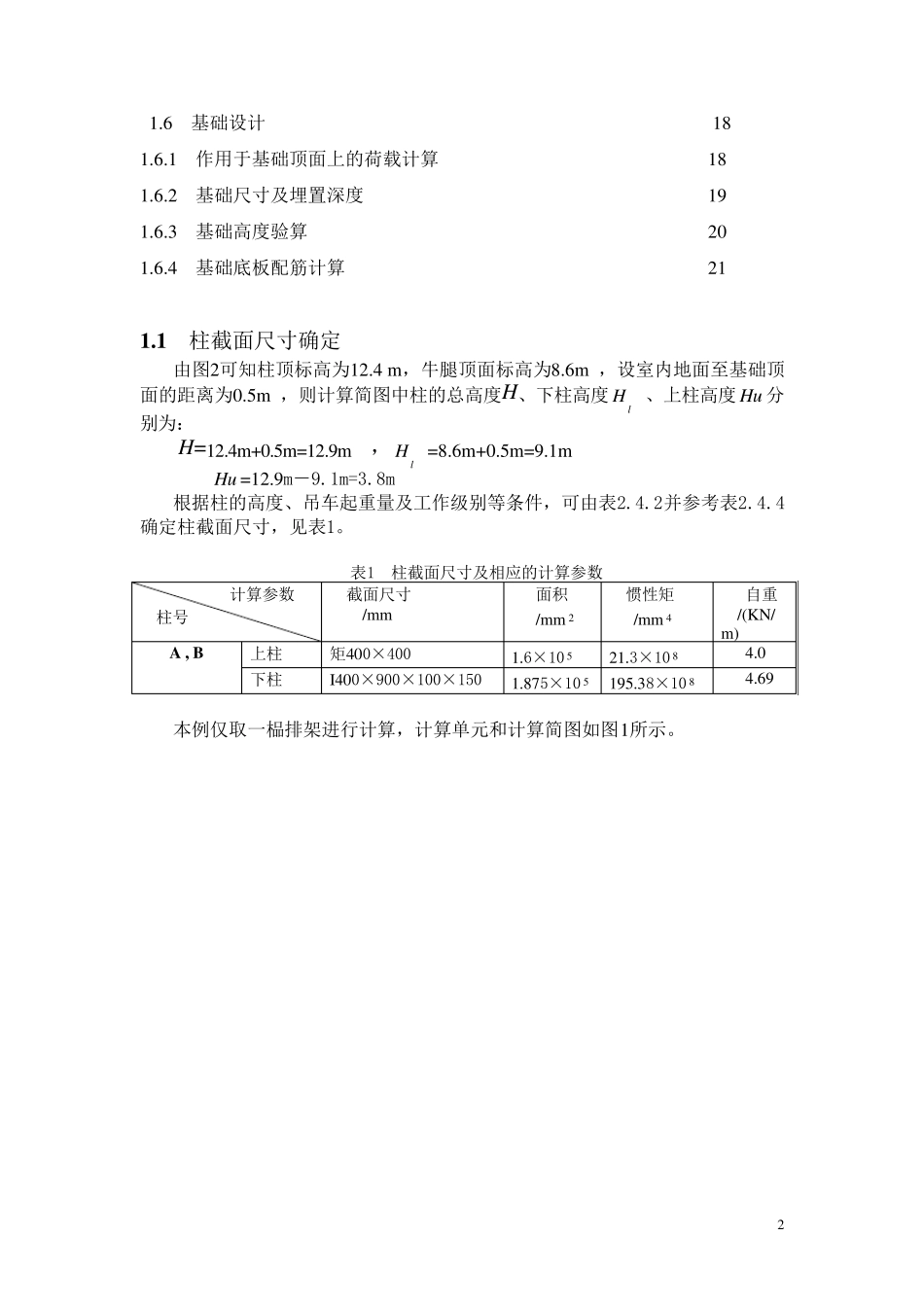

《单层工业厂房混凝土排架课程设计》 目录 一、设计资料 2 二、计算内容 3 1 .1 柱截面尺寸确定 3 1 .2 荷载计算 4 1 .2 .1 恒载 4 1 .2 .2 屋面活荷载 5 1 .2 .3 风荷载 5 1 .2 .4 吊车荷载 6 1 .3 排架内力分析 6 1 .3 .1 恒载作用下排架内力分析 7 1 .3 .2 屋面活荷载作用下排架内力分析 8 1 .3 .3 风荷载作用下排架内力分析 9 1 .3 .4 吊车荷载作用下排架内力分析 1 0 1 .4 内力组合 1 2 1 .5 柱截面设计 1 3 1 .5 .1 上柱配筋计算 1 3 1 .5 .2 下柱配筋计算 1 4 1 .5 .3 柱的裂缝宽度验算 1 5 1 .5 .4 柱箍筋配置 1 6 1 .5 .5 牛腿设计 1 6 1 .5 .6 柱的吊装验算 1 7 2 1.6 基础设计 18 1.6.1 作用于基础顶面上的荷载计算 18 1.6.2 基础尺寸及埋置深度 19 1.6.3 基础高度验算 20 1.6.4 基础底板配筋计算 21 1.1 柱截面尺寸确定 由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度lH 、上柱高度Hu 分别为： H=12.4m+0.5m=12.9m ，lH =8.6m+0.5m=9.1m Hu =12.9m－9.1m=3.8m 根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。 表1 柱截面尺寸及相应的计算参数 计算参数 柱号 截面尺寸 /mm 面积 /mm 2 惯性矩 /mm 4 自重 /(KN/m) A , B 上柱 矩400×400 1.6×10 5 21.3×10 8 4.0 下柱 I400×900×100×150 1.875×10 5 195.38×10 8 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。 3 1 .2 荷载计算 1.2.1 恒载 (1).屋盖恒载： 两毡三油防水层 0.35KN/m2 20mm厚水泥砂浆找平层 20×0.02=0.4 KN/m2 100mm厚水泥膨胀珍珠岩保温层 4×0.1=0.4 KN/m2 一毡二油隔气层 0.05 KN/m2 15mm厚水泥砂浆找平层； 20×0.015=0.3 KN/m2 预应力混凝土屋面板（包括灌缝） 1.4 KN/m2 2.900 KN/m 2 天窗架重力荷载为 2×36 KN /榀，天沟板 2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为 106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为： G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN (2) 吊车梁及轨道重力荷载设计值： ...
