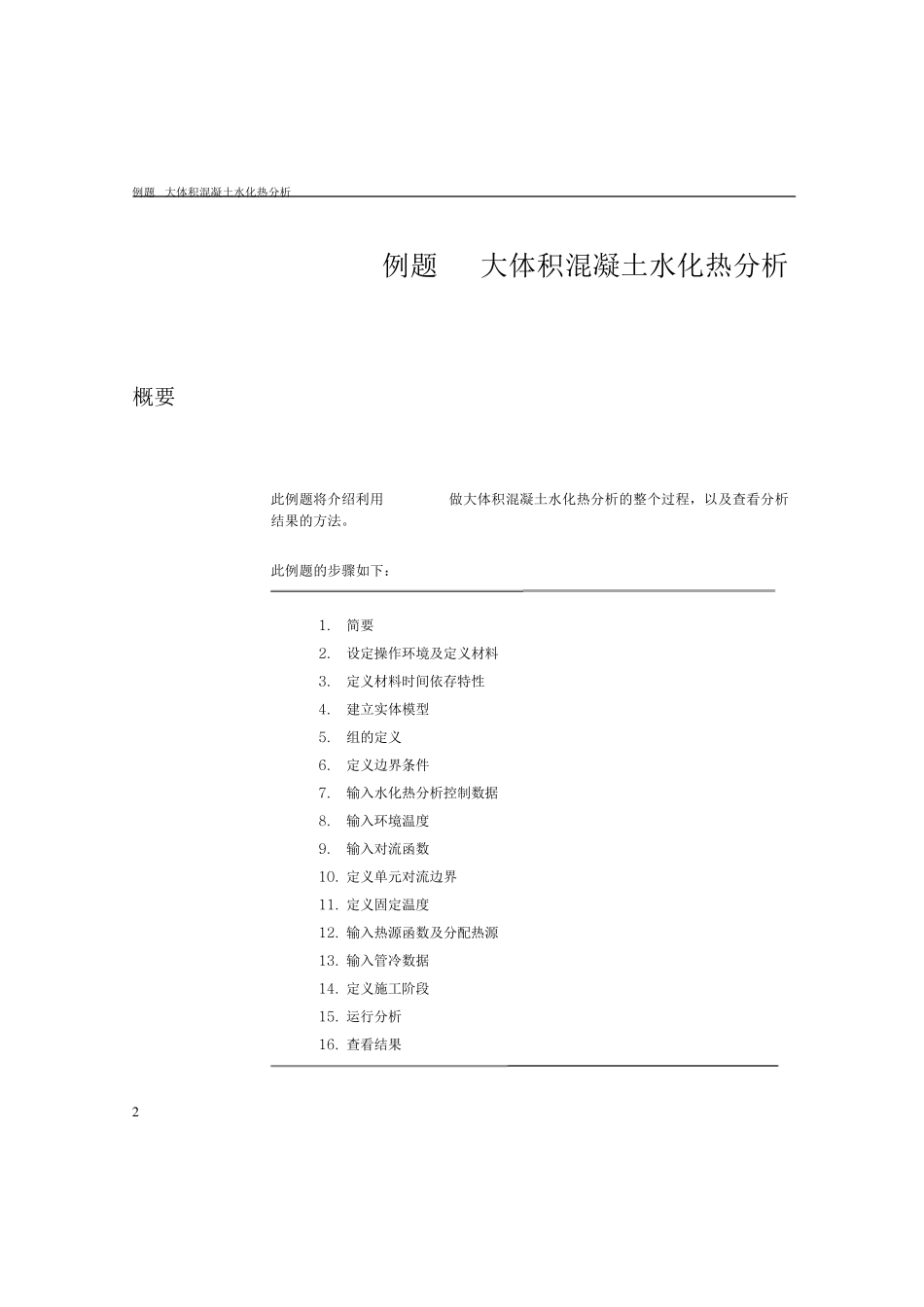

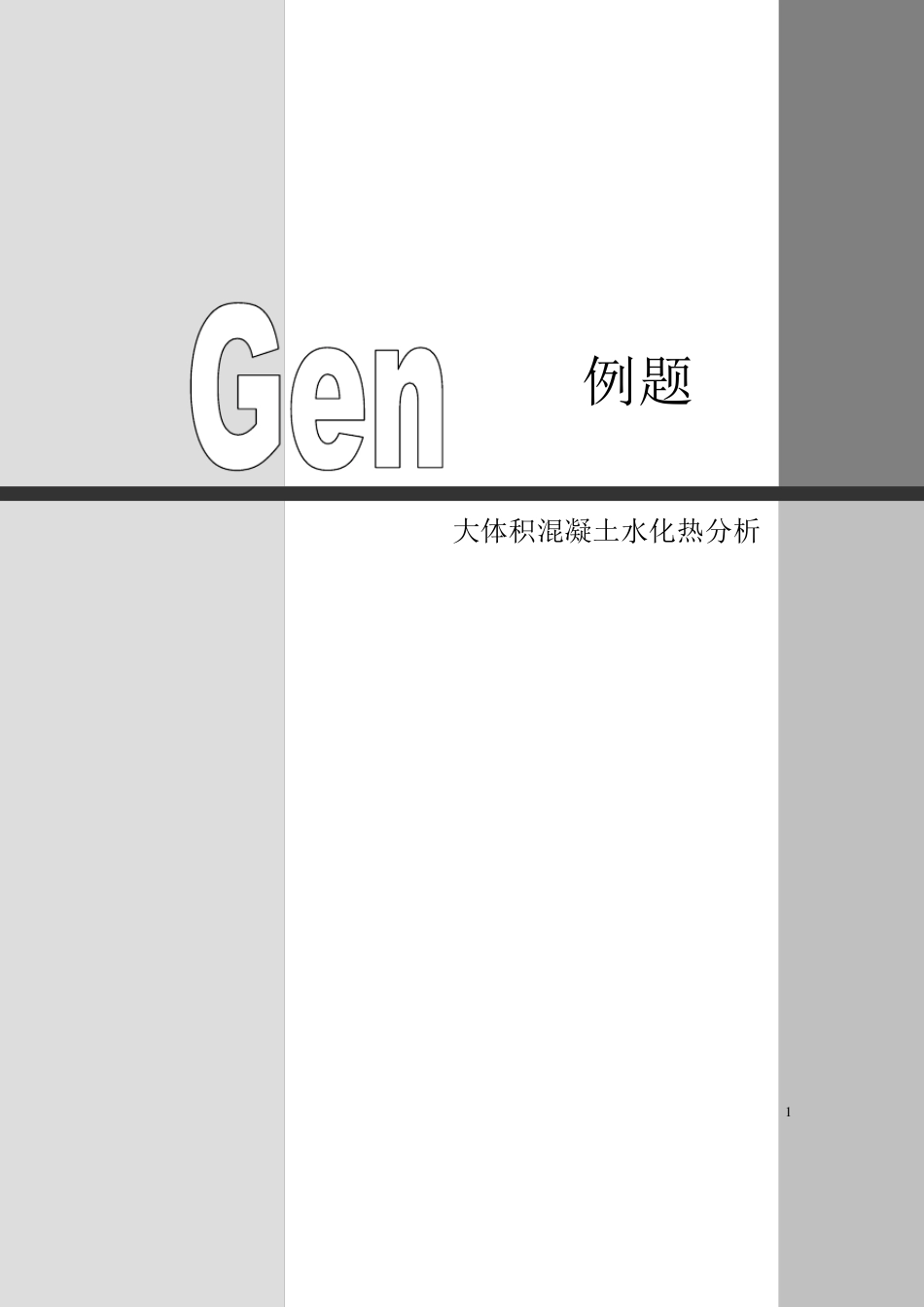

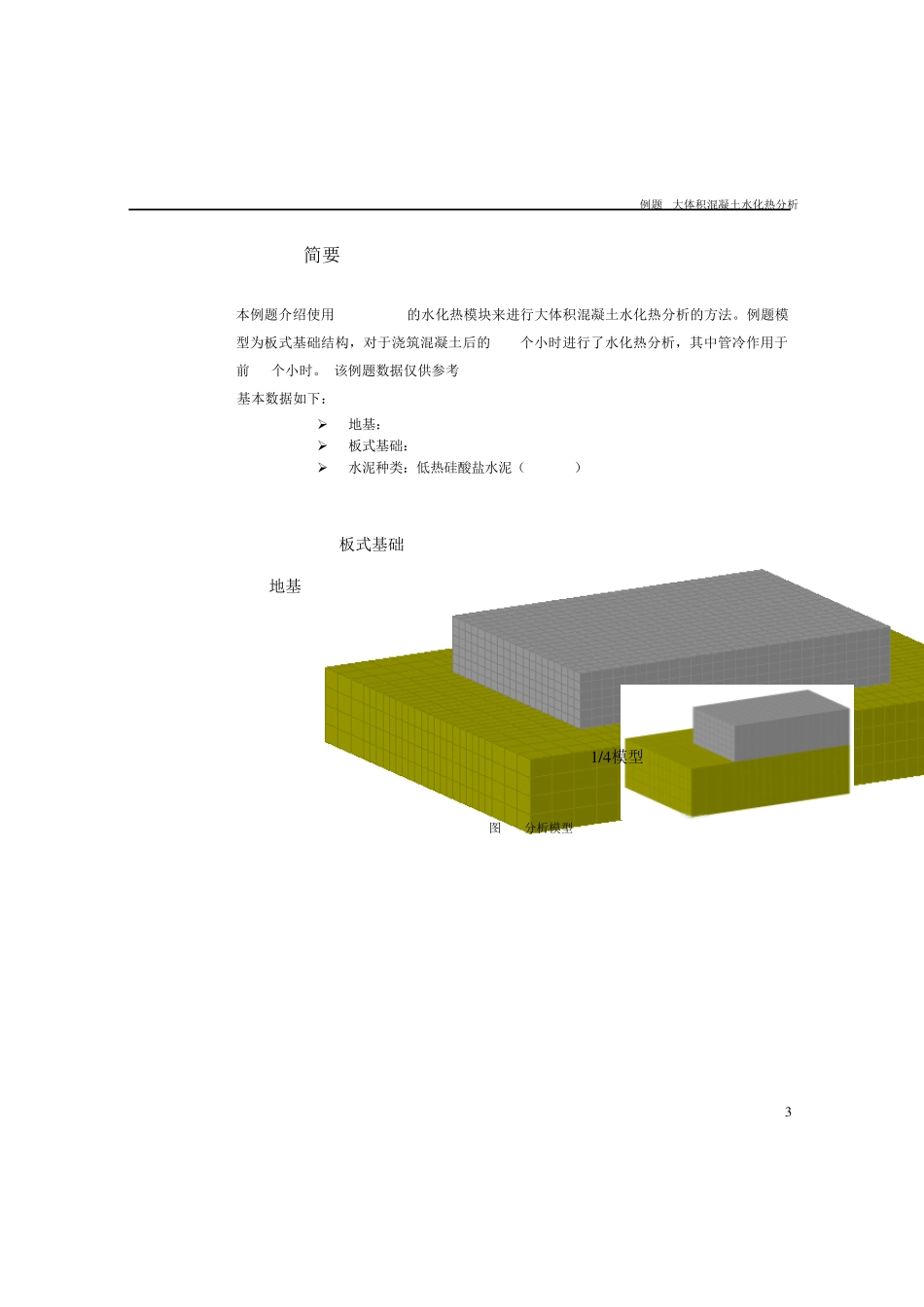

1 例题3 大体积混凝土水化热分析 例题 大体积混凝土水化热分析 2 例题. 大体积混凝土水化热分析 概要 此例题将介绍利用MIDAS/Gen做大体积混凝土水化热分析的整个过程,以及查看分析结果的方法。 此例题的步骤如下: 1 . 简要 2 . 设定操作环境及定义材料 3 . 定义材料时间依存特性 4 . 建立实体模型 5 . 组的定义 6 . 定义边界条件 7 . 输入水化热分析控制数据 8 . 输入环境温度 9 . 输入对流函数 1 0 . 定义单元对流边界 1 1 . 定义固定温度 1 2 . 输入热源函数及分配热源 1 3 . 输入管冷数据 1 4 . 定义施工阶段 1 5 . 运行分析 1 6 . 查看结果 例题 大体积混凝土水化热分析 3 1.简要 本例题介绍使用MIDAS/Gen 的水化热模块来进行大体积混凝土水化热分析的方法。例题模型为板式基础结构,对于浇筑混凝土后的1000个小时进行了水化热分析,其中管冷作用于前100个小时。(该例题数据仅供参考) 基本数据如下: 地基:17.6 x 12.8 x 2.4 m 板式基础:11.2 x 8.0 x 1.8 m 水泥种类:低热硅酸盐水泥(Type IV) 图1 分析模型 地基 板式基础 1 /4 模型 例题 大体积混凝土水化热分析 4 2.设定操作环境及定义材料 在建立模型之前先设定环境及定义材料 1 . 主菜单选择 文件>新项目 2 . 主菜单选择 文件>保存:输入文件名并保存 3 . 主菜单选择 工具>单位体系:长度 m,力 kN 图2 定义单位体系 4 . 主菜单选择 模型>材料和截面特性>材料: 添加:定义新材料 材料号:1 名称:基础 规范:GB(RC) 混凝土:C30 材料类型:各向同性 材料号:2 名称:地基 设计类型:用户定义 材料类型:各向同性 弹性模量:1e6 泊松比:0.2 线膨胀系数:1e-5 容重:18 5 . 主菜单选择 工具>单位体系: 长度 m, 力 kgf,热度 kcal 6 . 主菜单选择 模型>材料和截面特性>材料: 注:也可以通过程序右下角 随时更改单位。 例题 大体积混凝土水化热分析 5 编辑:修改材料热特性数据 基础 比热:0 .2 5 热传导率:2 .3 地基 比热:0 .2 热传导率:1 .7 图3 定义材料 3.定义材料时间依存特性 1 . 主菜单选择 模型>材料和截面特性>时间依存性材料(抗压强度): 添加:定义基础的时间依存特性 名称:强度发展 类型:设计规范 规范:ACI 混凝土28天抗压强度:3e4 KN/m2 混凝土抗压强度系...
