混凝土结构及砌体结构课程设计VIP免费

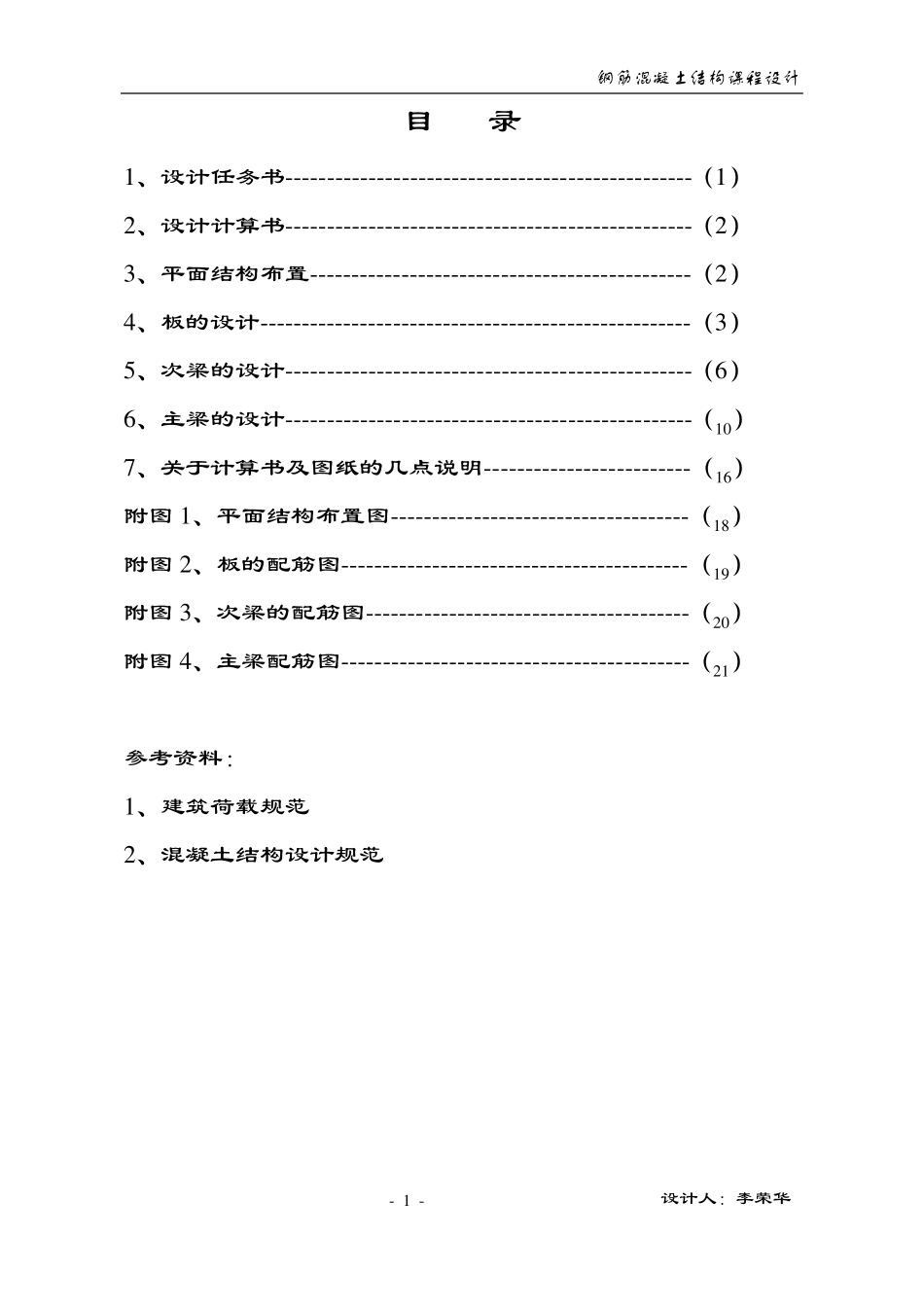

钢筋混凝土结构课程设计 - 1 - 设计人：李荣华 目 录 1 、设计任务书-------------------------------------------------（1 ） 2 、设计计算书-------------------------------------------------（2 ） 3 、平面结构布置----------------------------------------------（2 ） 4 、板的设计----------------------------------------------------（3 ） 5 、次梁的设计-------------------------------------------------（6 ） 6 、主梁的设计-------------------------------------------------（1 0） 7 、关于计算书及图纸的几点说明-------------------------（1 6） 附图 1 、平面结构布置图------------------------------------（1 8） 附图 2 、板的配筋图------------------------------------------（1 9） 附图 3 、次梁的配筋图---------------------------------------（2 0） 附图 4 、主梁配筋图------------------------------------------（2 1） 参考资料： 1 、建筑荷载规范 2 、混凝土结构设计规范 钢筋混凝土结构课程设计 - 2 - 设计人：李荣华 钢筋混凝土单向板肋梁楼盖课程设计任务书 一、 设计题目 单向板肋梁楼盖设计 二、 设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）、结构平面布置图（1：100） （2）、板的配筋图（1：100） （3）、次梁的配筋图（1：50；1：10） （4）、主梁的配筋图（1：50；1：10）及弯矩M、剪力V 的包络图 （5）、钢筋明细表及图纸说明 三、 设计资料 1、楼面的活荷载标准值为2.5kN/m2 2、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm. 3、材料选用： （1）、混凝土： C25 （2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。 钢筋混凝土结构课程设计 - 3 - 设计人：李荣华 现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、 平面结构布置： １、确定主梁的跨度为 5.4m,次梁的跨度为m0.5,主梁每跨内布置两根次梁,板的跨度为1 .8 m 。楼盖结构布置图如下：２、按高跨比条件，当14 54 0hlm m时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求m mh8 0，取板厚m mh8 0 3、...
