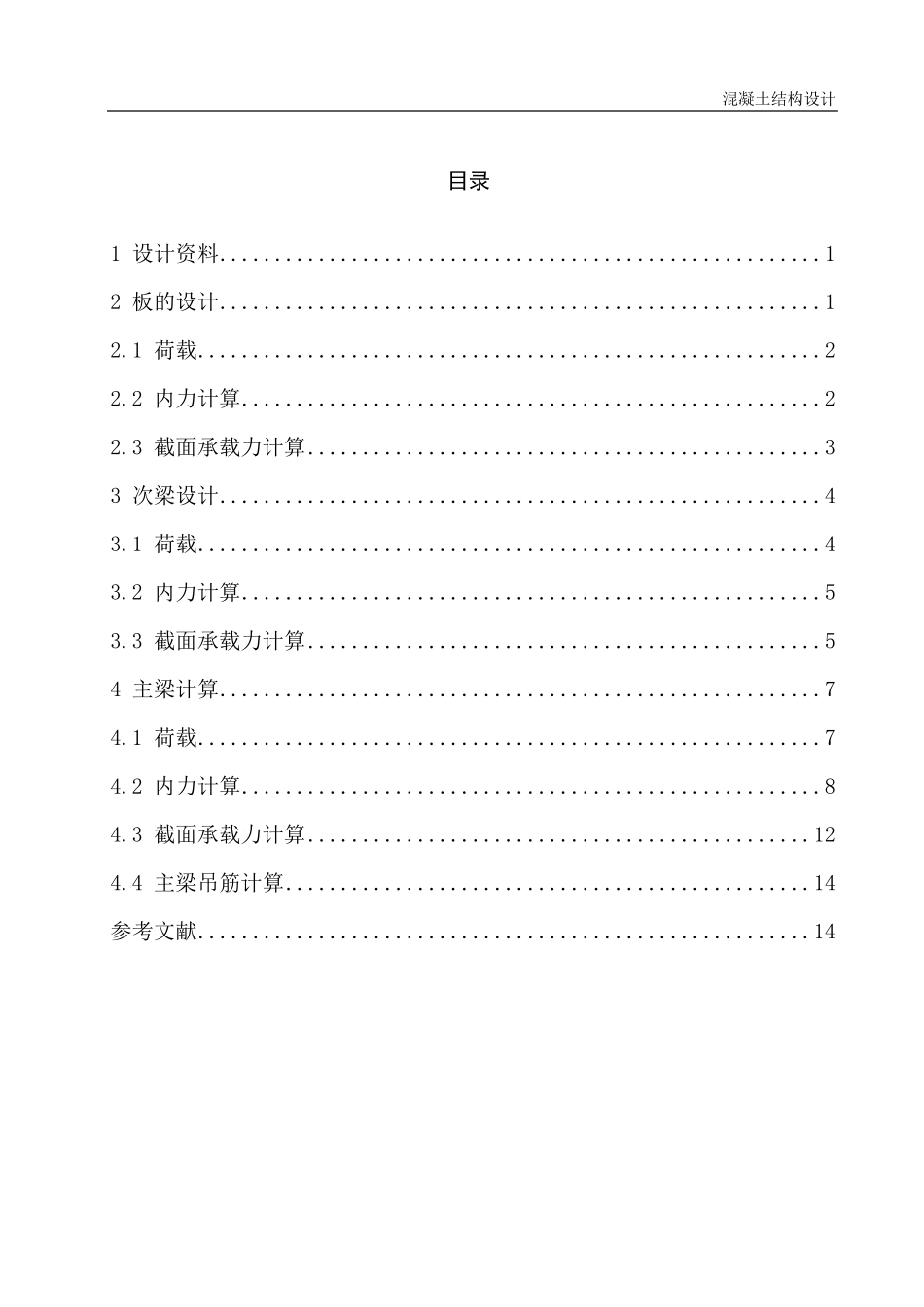

混凝土结构设计 目录 1 设计资料 ....................................................... 1 2 板的设计 ....................................................... 1 2.1 荷载 ......................................................... 2 2.2 内力计算 ..................................................... 2 2.3 截面承载力计算 ............................................... 3 3 次梁设计 ....................................................... 4 3.1 荷载 ......................................................... 4 3.2 内力计算 ..................................................... 5 3.3 截面承载力计算 ............................................... 5 4 主梁计算 ....................................................... 7 4.1 荷载 ......................................................... 7 4.2 内力计算 ..................................................... 8 4.3 截面承载力计算 .............................................. 12 4.4 主梁吊筋计算 ................................................ 14 参考文献 ........................................................ 14 混凝土结构设计 1 某工业厂房单向板肋梁楼盖 1 设计资料 某工业厂房设计使用年限为50 年，安全等级为二级，环境类别为一类。结构形式采用框架结构，其中梁柱线刚度比均大于3。楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。楼面做法、边梁、墙、及柱的位置关系见图2。 图 1 底层结构布置图 楼面活荷载标准值8kN/m2，楼面面层为20mm 水泥砂浆，梁板的天棚抹灰为20mm 厚混合砂浆。材料选用混凝土：采用C30（fc=14.3 N/mm2）钢筋：梁的受力纵筋采用HRB335 级钢筋（fy=300 N/mm2），其余采用HRB300 级钢筋（fy=270 N/mm2）。 2 板的设计 板按塑性内力重分布方法设计。按刚度条件板厚要求取h=L/30=2000/30≈67mm，工业厂房楼面最小厚度为70mm，取板厚h=80mm。取次梁截面高度h=450mm（L/18=6000/18=333mm～L/12=6000/12=500mm）,截面宽度图 2 节点详图 混凝土结构设计 2 b=200mm(h/2.5=450/2.5=180mm～h/2=450/2=225mm)，主梁和次梁采用HRB335 级，其余均采用HPB300级钢筋；板的L2/L1=6000/2000=3，宜按单...
